Danfoss ECL Comfort 310 Installationsanleitung Seite 26

Instruktion
P330.13

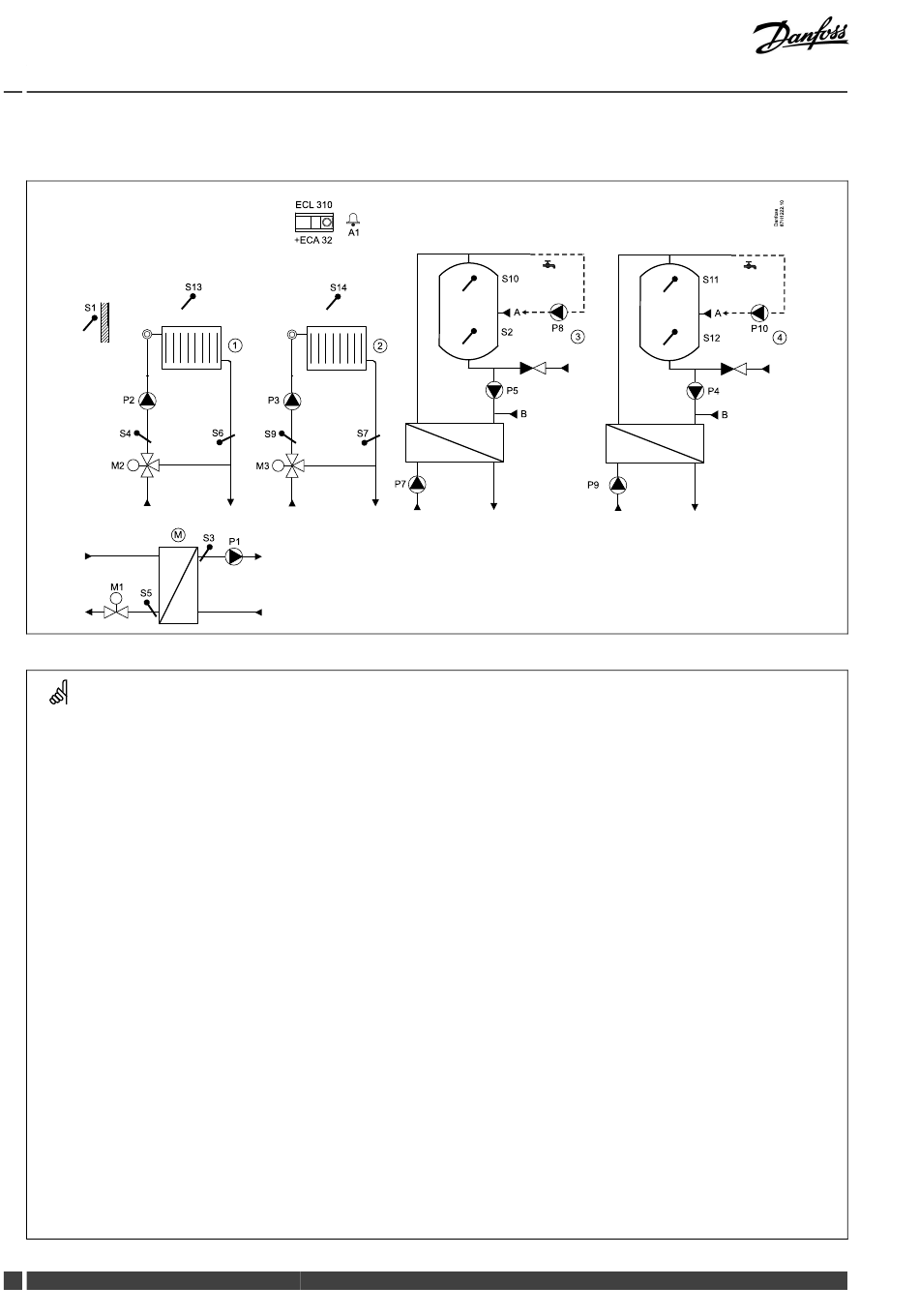

Ein Führungsregelkreis, zwei Heizkreise und zwei TWW-Ladekreise als Teilkreise.
S 1
P 2
S 4
M2
M
M1
S 5
Besondere Einstellungen für Typ P330.13:
Navigation:
Der Führungsregelkreis reagiert auf den Bedarf im/in den Teilkreis(en).
Teilkreis(e)
Einstellungen für den/die Teilkreis(e), um den Bedarf an den Führungsregelkreis zu senden:
MENU \ Einstellungen \ Applikation: „Sende T-Soll"
Führungsregelkreis
Einstellung für den Führungsregelkreis, um auf den Bedarf im/in den Teilkreis(en) zu reagieren:
MENU \ Einstellungen (M) \ Applikation: „Bedarfserhöhung"
* Dieser Wert wird zum Wärmebedarf der/des Teilkreise(s) hinzugefügt.
TWW-Zirkulationsrohrleitung
Die TWW-Zirkulationsrohrleitung kann an den TWW-Speicher für eine interne
Zirkulation über „A" oder an den Wärmeübertrager für eine externe Zirkulation
über „B" angeschlossen werden.
(Interne TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
(Externe TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
26 DEN-SMT/DK
ECL Comfort 310, Applikation P330
ECL 310
A1
+ECA 32
S13 S14
1
P 3
S 6
S 9 S 7
M3
S 3
P 1
S10
A
S 2
2
P 5
B
P 7
VI.GU.O2.23
S 11
A
P 8
3
S12
P 4
B
P 9
ID-Nr.:
Empfohlene Einstellung:
1x500
1x017
1x054
1x054
P10
4
ON
3 K*
OFF
ON
Danfoss District Energy
