Instruktion

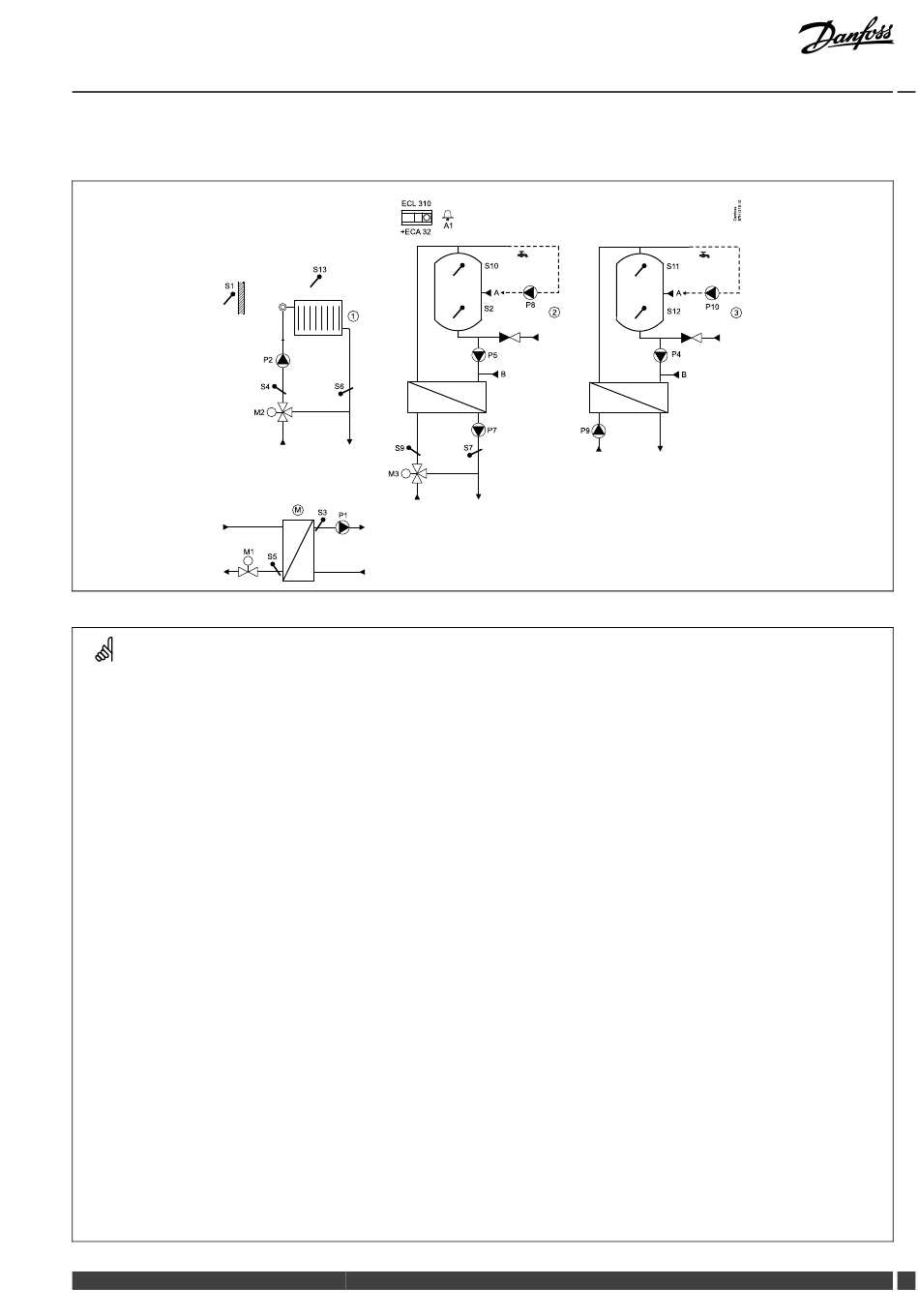

P330.10
Ein Führungsregelkreis, ein Heizkreis, ein TWW-Ladekreis mit geregelter Heiztemperatur und ein TWW-Ladekreis als Teilkreise.
S 1
M1
Besondere Einstellungen für Typ P330.10:
Navigation:
Der Führungsregelkreis reagiert auf den Bedarf im/in den Teilkreis(en).
Teilkreis(e)
Einstellungen für den/die Teilkreis(e), um den Bedarf an den Führungsregelkreis zu senden:
MENU \ Einstellungen \ Applikation: „Sende T-Soll"
Führungsregelkreis
Einstellung für den Führungsregelkreis, um auf den Bedarf im/in den Teilkreis(en) zu reagieren:
MENU \ Einstellungen (M) \ Applikation: „Bedarfserhöhung"
* Dieser Wert wird zum Wärmebedarf der/des Teilkreise(s) hinzugefügt.
TWW-Zirkulationsrohrleitung
Die TWW-Zirkulationsrohrleitung kann an den TWW-Speicher für eine interne
Zirkulation über „A" oder an den Wärmeübertrager für eine externe Zirkulation
über „B" angeschlossen werden.
(Interne TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
(Externe TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
Danfoss District Energy
ECL Comfort 310, Applikation P330
ECL 310
+ECA 32
S13
1
P 2
S 4 S 6
M2
S 9
M3
M
S 3
P 1
S 5
A1
S10
A
P 8
S 2
2
P 5
B
P 7
P 9
S 7
VI.GU.O2.23
S 11
A
P10
S12
3
P 4
B
ID-Nr.:
Empfohlene Einstellung:
1x500
ON
1x017
3 K*
1x054 OFF
1x054
ON
