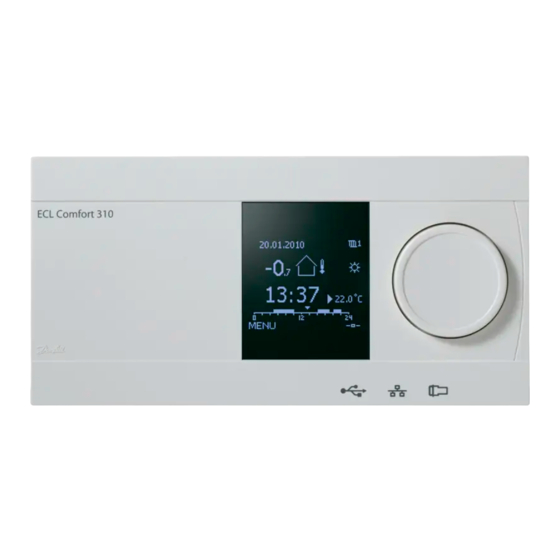

Danfoss ECL Comfort 310 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Thermostate
  5. ECL Comfort 310
  6. Betriebsanleitung

Danfoss ECL Comfort 310 Betriebsanleitung

Application a319
Vorschau ausblenden Andere Handbücher für ECL Comfort 310:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
ECL Comfort 310, Application A319

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 6
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2.8
Navigation, ECL-Applikationsschlüssel, A319 . . . . . . . . . . . . . . . . . 34
3.0 Alltagsbetrieb.................................................. 38
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 38
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.3
3.4
Regelkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.5
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
3.6
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.0 Einstellungen .................................................. 48
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
5.3
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 52
5.4
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5.5
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
5.6
Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
5.7
Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Danfoss District Energy
6.0 Allgemeine Reglereinstellungen ....................... 79
6.1
Reglermenü „Allgemeine Reglereinstellungen". . . . . . . . . . . . . . 79
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
7.0 Weitere Informationen ..................................... 95
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
7.7
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
VI.JM.L2.03
DEN-SMT/DK
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort 310

Inhaltszusammenfassung für Danfoss ECL Comfort 310

  • Seite 1: Inhaltsverzeichnis

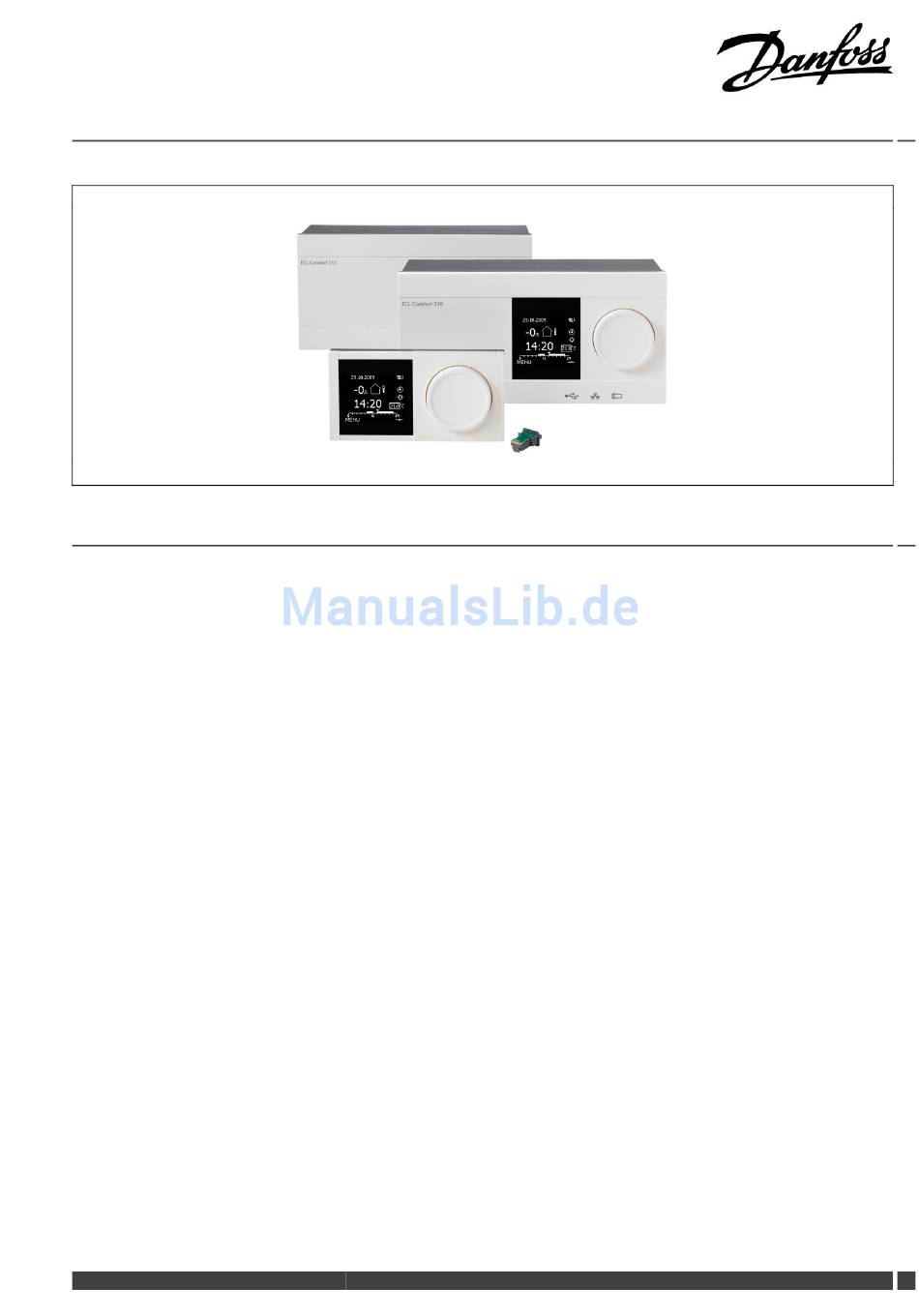

    Betriebsanleitung ECL Comfort 310, Application A319 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 6.0 Allgemeine Reglereinstellungen ....... 79 Wichtige Sicherheitshinweise und Produktinformatio- Reglermenü „Allgemeine Reglereinstellungen“....79 nen ..............2 Uhrzeit &...

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    Umwälzpumpen. ECA 35 kann auch ein PMW*-Signal für die Drehzahlregelung von Lade- und Umwälzpumpen liefern. Der ECL Comfort 310 arbeitet entweder mit einem ECA 32 oder ECA 35. Das entsprechende interne E/A-Modul befindet sich im Sockel des ECL Comfort 310.
  • Seite 3 • ECA 32 (Bestell-Nr. 087H3202) • ECA 35 (Bestell-Nr. 087H3205) Sockel für den ECL Comfort 310, 230 und 24 Volt (Bestell-Nr. 087H3230) Zusätzliche Unterlagen zum ECL Comfort 210 und 310, zu den Modulen und zum Zubehör finden Sie auf http://heating.danfoss.com/.
  • Seite 4 Betriebsanleitung ECL Comfort 310, Application A319 Automatisches Update der Reglersoftware (Firmware): Die Software des Reglers wird beim Einstecken des Applikationsschlüssels automatisch aktualisiert (ab Reglerversion 1.11 (ECL 210/310) und 1.58 (ECL 296)). Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsanzeige Während des Updates:...
  • Seite 5 Betriebsanleitung ECL Comfort 310, Application A319 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe Entsorgungshinweis Dieses Produkt ist vor dem Entsorgen oder Recyceln in seine Einzelkomponenten zu zerlegen. Die nationalen Entsorgungsvorschriften sind unbedingt zu beachten.

  • Seite 6: Installation

    Betriebsanleitung ECL Comfort 310, Application A319 2.0 Installation 2.1 Vor der Installation Der ECL-Applikationsschlüssel A319 enthält zwei Untertypen: Typische A319.1-Applikation: A319.1 und A319.2. Diese beiden Heizungsapplikationen sind sehr flexibel. Grundlagen für Applikation A319.1: Temperaturregelung beim Pufferspeicher Die Pufferspeichertemperatur S6 wird an Ihre Anforderungen angepasst.
  • Seite 7 Betriebsanleitung ECL Comfort 310, Application A319 Der Kreis kann mithilfe eines Wochenprogramms auf die Betriebsart Komfort oder Sparen eingestellt werden, d. h. es lassen sich zwei Werte für die gewünschte Raumtemperatur festlegen. In der Betriebsart Sparen kann die Beheizung reduziert oder vollständig abgestellt werden.
  • Seite 8 Betriebsanleitung ECL Comfort 310, Application A319 Grundlagen für Applikation A319.2: Typische A319.2-Applikation: Die Applikation A319.2 funktioniert wie Applikation 319.1 und weist folgende zusätzliche Eigenschaften auf: Das Motorregelventil (M2) wird schrittweise geöffnet, wenn die Vorlauftemperatur S4 unter die gewünschte Vorlauftemperatur sinkt (und umgekehrt).

  • Seite 9: Auswahl Des Anlagentyps

    Betriebsanleitung ECL Comfort 310, Application A319 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.
  • Seite 10 Betriebsanleitung ECL Comfort 310, Application A319 A319.2, Beispiel a Laderegelung der Pufferspeichertemperatur und Wärmeversorgung vom Pufferspeicher über einen Mischkreis. Regelung der Druckdifferenz. Fühler-Hinweis: Fühler S3, S4, S6 und S8 müssen angeschlossen sein. Wenn dies nicht zutrifft, erfolgt kein Ladevorgang. Wenn der Druckdifferenzfühler S9 nicht angeschlossen ist, ist die Drehzahlregelung von P3/V3 nicht aktiv.

  • Seite 11: Montage

    Der Regler ECL Comfort 210 kann auf den Sockeln für den ECL Comfort 210 und 310 montiert werden. Der Regler ECL Comfort 310 kann nur auf dem Sockel für den ECL Comfort 310 montiert werden. Schrauben, Dübel und PG-Verschraubungen sind nicht im Lieferumfang enthalten.

  • Seite 12: Wandmontage

    Betriebsanleitung ECL Comfort 310, Application A319 Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein. Befestigen Sie den Regler im Sockel mit Hilfe des Sicherungsstifts.

  • Seite 13: Montieren Der Fernbedienungseinheit Eca

    Betriebsanleitung ECL Comfort 310, Application A319 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) • Einbau in eine Schalttafel (nur ECA 30) Schrauben und Dübel sind nicht im Lieferumfang enthalten.
  • Seite 14 2.3.3 Montage des internen E/A-Moduls ECA 32 oder ECA 35 Das Modul ECA 32 (Bestell-Nr. 087H3202) bzw. ECA 35 (Bestell-Nr. 087H3205) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 15: Anordnen Der Temperaturfühler

    Betriebsanleitung ECL Comfort 310, Application A319 2.4 Anordnen der Temperaturfühler Um eine ordnungsgemäße Regelfunktion zu gewährleisten, müssen die Temperaturfühler an der richtigen Stelle im System angebracht werden. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
  • Seite 16 Betriebsanleitung ECL Comfort 310, Application A319 Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Zusammenhang zwischen der Temperatur und dem ohmschen Widerstand Ω °C Ω 1600 1500 1400 1000 1300 1039 1078 1117 1200 1155...

  • Seite 17: Elektrischer Anschluss

    Betriebsanleitung ECL Comfort 310, Application A319 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Sicherheitshinweis Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden. Lokale Vorschriften müssen befolgt werden. Dies umfasst auch die Kabeldurchmesser und Isolierungstypen (verstärkt).
  • Seite 18 Betriebsanleitung ECL Comfort 310, Application A319 2.5.2 Elektrische Anschlüsse, 230 VAC, Spannungsversorgung, Pumpen, Motorregelventile usw. Anschlüsse, allgemein Für applikationsspezifische Anschlüsse siehe auch die Montageanleitung (liegt dem Applikationsschlüssel bei). Maximale Belastbarkeit: Relaisklemmen 4 (2) A/230 VAC (4 A für ohmsche Last, 2 A für induktive Last)
  • Seite 19 Betriebsanleitung ECL Comfort 310, Application A319 Elektrische Anschlüsse, ECA 32/35 Anschlüsse, allgemein Für applikationsspezifische Anschlüsse siehe auch die Montageanleitung (liegt dem Applikationsschlüssel bei). Maximale Belastbarkeit: Klemmen ECA 32 ECA 35 PWM-Ausgang 1 (52) 5 kΩ * PWM-Ausgang 2 (53) 5 kΩ * PWM-Ausgang 3 (54) 5 kΩ...
  • Seite 20 Betriebsanleitung ECL Comfort 310, Application A319 2.5.4 Elektrische Anschlüsse, Pt1000-Temperaturfühler und -Signale, 0-bis-10-Volt-Eingang und Druckdifferenzmessumformer A319 Klemme Fühler/Beschreibung (emp- fohl.) 29 und 30 Außentemperatur- ESMT fühler Versorgungstempera- 28 und 30 ESM- turfühler 11/ESMB/ ESMC/E- 27 und 30 Ladetemperaturfühler ESM- 11/ESMB/...
  • Seite 21 Betriebsanleitung ECL Comfort 310, Application A319 Eingangsanschlüsse ECL Comfort 210 / 296 / 310 ECL Comfort 210 / 296 / 310 230 V a.c. 230 V a .c. Beispiel eines Übersteuerungskontakts, angeschlossen an S7: (ECL 210 ignorieren) Anschluss des Eingangs S9:...

  • Seite 22: Elektrischer Anschluss Der Eca

    S .Gnd 30 / 31 ESM- An einen Regler ECL Comfort 310 oder an ein System bestehend aus Führungsregler und Folgeregler ECL Comfort 210/296/310 können maximal zwei ECA 30/31 angeschlossen werden. Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt „Weitere Informationen“.
  • Seite 23 Betriebsanleitung ECL Comfort 310, Application A319 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485).

  • Seite 24: Elektrischer Anschluss An Ein Bussystem

    Betriebsanleitung ECL Comfort 310, Application A319 2.5.6 Elektrischer Anschluss an ein Bussystem Der Regler kann in einem Bussystem als Hauptregler (Master) oder als Folgeregler (Slave) verwendet werden. Die Anbindung erfolgt über den internen ECL 485 Kommunikationsbus (2 verdrillte Leiterpaare). Der ECL 485 Kommunikationsbus ist nicht kompatibel mit dem ECL-Bus im ECL Comfort 100, 110, 200, 300, 301.

  • Seite 25: Elektrische Anschlüsse, Kommunikation

    ECL Comfort 210: Nicht galvanisch getrennte ModBus-Anschlüsse ECL Comfort 310: Galvanisch getrennte ModBus-Anschlüsse Elektrische Anschlüsse, M-Bus ECL 296 / 310 (Nur ECL Comfort 310 und 310 B) Beispiel, M-Bus-Anschlüsse ECL 296 / 310 (Nur ECL Comfort 310 und 310 B)

  • Seite 26: Einsetzen Des Applikationsschlüssels

    Betriebsanleitung ECL Comfort 310, Application A319 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen: z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 27 Betriebsanleitung ECL Comfort 310, Application A319 Automatisches Update der Reglersoftware (Firmware): Die Software des Reglers wird beim Einstecken des Applikationsschlüssels automatisch aktualisiert (ab Reglerversion 1.11 (ECL 210/310) und 1.58 (ECL 296)). Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsanzeige Während des Updates:...
  • Seite 28 Betriebsanleitung ECL Comfort 310, Application A319 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
  • Seite 29 Betriebsanleitung ECL Comfort 310, Application A319 Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden. Damit Sie eine andere Applikation vom ECL Applikationsschlüssel verwenden können, müssen Sie zuerst die aktuelle Applikation auf dem Regler löschen.
  • Seite 30 Betriebsanleitung ECL Comfort 310, Application A319 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um kundenspezifische Einstellungen und Systemeinstellungen zu sichern (Back-up). • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...

  • Seite 31: Ecl Applikationsschlüssel, Kopieren Von Daten

    Betriebsanleitung ECL Comfort 310, Application A319 2.6.2 ECL Applikationsschlüssel, Kopieren von Daten Allgemeines Wenn der Regler angeschlossen und in Betrieb ist, können Sie einige oder alle Grundeinstellungen überprüfen und anpassen. Die neuen Einstellungen können auf dem Applikationsschlüssel Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 32 Betriebsanleitung ECL Comfort 310, Application A319 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 33: Checkliste

    Betriebsanleitung ECL Comfort 310, Application A319 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 34: Navigation, Ecl-Applikationsschlüssel, A319

    Betriebsanleitung ECL Comfort 310, Application A319 2.8 Navigation, ECL-Applikationsschlüssel, A319 Navigation, A319.1 und A319.2, Kreise 1 und 2 Home A319 A319.1 A319.2 Kreis Kreis MENU ID-Nr. Funktion Wochenprogr. Wochenplan, max. drei Komfortperioden am Tag Werkeinstellungen: 00.00 bis 08.00, 08.00 bis 16.00, 16.00 bis 24.00...
  • Seite 35 Betriebsanleitung ECL Comfort 310, Application A319 Navigation, A319.1 und A319.2, Kreise 1 und 2, Fortsetzung Home A319 A319.1 A319.2 Kreis Kreis MENU ID-Nr. Funktion Einstellungen Regelparameter 3 Druckdifferenz 11558 Gew. Druck Diff. 11184 11185 11187 11165 V Ausgang Max. 11167 V Ausgang Min.
  • Seite 36 Betriebsanleitung ECL Comfort 310, Application A319 Navigation, A319, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Wählbar Wochenprogr. Wählbar Aussentemp. Eingang Übersicht Vorlauftemp. T-Heizmittel T Versorgung Prim. Rücklauftemp. T-Speicher oben T-Speicher unten Druckdifferenz Ext. Soll-Temp. Aussentemp. Log heute Log gestern T-Vorlauf &...
  • Seite 37 Betriebsanleitung ECL Comfort 310, Application A319 Navigation, A319, Allgemeine Reglereinstellungen, Fortsetzung Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat. (nur ECL Comfort...

  • Seite 38: Alltagsbetrieb

    Betriebsanleitung ECL Comfort 310, Application A319 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung:...

  • Seite 39: Erläuterungen Zum Reglerdisplay

    Betriebsanleitung ECL Comfort 310, Application A319 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 40 Betriebsanleitung ECL Comfort 310, Application A319 Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten. Einstellen der gewünschten Temperaturen Je nach gewähltem Heizkreis und gewählter Betriebsart können alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay...

  • Seite 41: Allgemeiner Überblick: Bedeutung Der Symbole

    Betriebsanleitung ECL Comfort 310, Application A319 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemperatur Überwachung der Temperaturfüh- lerverbindung TWW-Temperatur Display-Wahlschalter Positionsanzeige Max. und min. Wert Wochenprogramm Trend Außentemperatur...

  • Seite 42: Überwachung Der Temperaturen Und

    Betriebsanleitung ECL Comfort 310, Application A319 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 43: Regelkomponenten

    Betriebsanleitung ECL Comfort 310, Application A319 3.5 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 44 Betriebsanleitung ECL Comfort 310, Application A319 Handsteuerung einer mit 0 bis 10 Volt/PWM geregelten Pumpendrehzahl: Die V1- und V2-Symbole weisen einen Wert (in %) auf, der verändert werden kann. Der Prozentwert entspricht einer Spannung zwischen 0 und 10 V bzw.

  • Seite 45: Wochenprogramm

    Betriebsanleitung ECL Comfort 310, Application A319 3.6 Wochenprogramm 3.6.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 46: Gesamtüberblick Aller Einstellungen

    ECL Comfort 310, Application A319 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Ext. Soll-Temp. – ECL Comfort 310 Gew. Temp. 1x004 Min. Temperatur 1x177 Max. Temperatur 1x178 RL-Begr T Konst.
  • Seite 47 Betriebsanleitung ECL Comfort 310, Application A319 Einstellung Werkseinstellungen im Kreis Seite Niedrigste Temp. 1x150 Verzögerung 1x340 Alarm Übersicht, allgemein Aus- gele- Status sener Wert Baudrate (Bits pro Sekunde) 5997 Command 5998 NONE Energiezähler 1 (2, 3, 4, 5) 6000 Energiezähler 1 (2, 3, 4, 5) 6001 Energiezähler 1 (2, 3, 4, 5)

  • Seite 48: Einstellungen

    Betriebsanleitung ECL Comfort 310, Application A319 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiele: „Vorlauftemperatur“, „Raumtemperatur“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.

  • Seite 49: Vorlauftemperatur

    Betriebsanleitung ECL Comfort 310, Application A319 5.2 Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Die Beziehung zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt. Die gewünschte Vorlauftemperatur wird bei sechs voreingestellten Außentemperaturwerten eingestellt.
  • Seite 50 Spannung steigt, umso mehr steigt auch die gewünschte Vorlauftemperatur. Mit den folgenden Einstellungen wird die Skalierung vorgenommen. 10.0 Volt Ext. Soll-Temp. – ECL Comfort 310 Kreis Einstellbereich Werkseinstellung schreibgeschützt Dieses Beispiel zeigt, dass 1 Volt der Temperatur 10.0 °C entspricht (und 10 Volt der Temperatur 100 °C).
  • Seite 51 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Vorlauftemp. MENU > Einstellungen > Speichertemperatur Gew. Temp. 1x004 Übersteuerungsmodus Wenn der ECL Comfort im Wochenprogramm läuft, kann ein Kreis Einstellbereich Werkeinstel- Kontakt-(Schalter-)Signal an den Eingang gelegt werden, um auf...

  • Seite 52: Begrenzung Der Rücklauftemperatur

    Betriebsanleitung ECL Comfort 310, Application A319 5.3 Begrenzung der Rücklauftemperatur Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von zwei Koordinaten eingestellt.
  • Seite 53 Betriebsanleitung ECL Comfort 310, Application A319 Beispiel, minimale Rücklauftemperaturbegrenzung; die Rücklauftemperatur unterschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Bei Parametern mit einer ID-Nr.
  • Seite 54 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Rücklauftemp. 1x031 Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe Begrenzung, x-Achse) Kreis Einstellbereich Werkseinstellung Alle Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung einstellen. * Siehe Anhang „Übersicht Parameter-ID“ Die entsprechende y-Koordinate wird unter „Tiefe Begr. Y1“...
  • Seite 55 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Rücklauftemp. 1x035 Max. Einfluss (Rücklauftemperaturbegrenzung – maximaler Einfluss) Kreis Einstellbereich Werkeinstel- lungen Alle Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst werden soll, wenn die Rücklauftemperatur höher ist als der berechnete Begrenzungswert.
  • Seite 56 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Rücklauftemp. Beispiel Die Rücklauftemperaturbegrenzung ist bis 50 °C aktiviert. 1x036 Min. Einfluss (Rücklauftemperaturbegrenzung – Der Einfluss ist auf -3.0 eingestellt. minimaler Einfluss) Die aktuelle Rücklauftemperatur ist 2 °C zu niedrig.

  • Seite 57: Regelparameter

    Betriebsanleitung ECL Comfort 310, Application A319 5.4 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt. Die Kombination aus „Stellantrieb“...
  • Seite 58 Betriebsanleitung ECL Comfort 310, Application A319 Drehzahlregelung der Umwälzpumpe Die Umwälzpumpe P3 kann über ein 0-bis-10-Volt- oder ein PWM-(Pulsweitenmodulation-)Signal drehzahlgeregelt werden. Das Drehzahlregelungssignal stammt als 0-bis-10-V-Signal vom Analogausgang 3 (Klemmen 61 und 56) am Modul ECA 32 oder ECA 35.
  • Seite 59 Betriebsanleitung ECL Comfort 310, Application A319 Die Regelparameter werden für verschiedene Aufgaben eingesetzt, zum Beispiel zur Temperatur- und Pumpendrehzahlregelung. Die Parameter Xp (Proportionalband) mit der ID 11184 und der ID 14184 werden vor allem für die Pumpendrehzahlregelung verwendet. Die Parameter Tn (Integrationszeitkonstante) mit der ID 11185 und der ID 14185 werden vor allem für die Pumpendrehzahlregelung...
  • Seite 60 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Regelparameter Lüfter MENU > Einstellungen > Regelparam. Eing. MENU > Einstellungen > Regelparam. Ausg. MENU > Einstellungen > Regelparameter 1 Beispiel MENU > Einstellungen > Regelparameter 2 Eine Einstellung von 60 % bedeutet, dass die Ausgangsspannung maximal 6 V beträgt.
  • Seite 61 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Regelparameter 2 MENU > Einstellungen > Regelparameter 3 Rev. Ausg.-Signal 1x171 Kreis Einstellbereich Werkseinstellun- Alle Nur gültig, wenn das interne E/A-Modul ECA 35 verwendet wird: Beim Analogausgang (0–10 Volt) kann es sich um eine steigende oder sinkende Spannung für einen steigenden Druckdifferenzbedarf handeln.
  • Seite 62 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Kessel MENU > Einstellungen > Regelparameter MENU > Einstellungen > Regelparam. Kühl. MENU > Einstellungen > Regelparam., Lüfter MENU > Einstellungen > Regelparam. Eing. MENU > Einstellungen > Regelparam. Ausg.
  • Seite 63 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Kessel MENU > Einstellungen > Regelparameter MENU > Einstellungen > Regelparam. Kühl. MENU > Einstellungen > Regelparam., Lüfter Die Neutralzone liegt symmetrisch um den Wert der gewünschten MENU > Einstellungen > Regelparam. Eing.
  • Seite 64 Betriebsanleitung ECL Comfort 310, Application A319 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 65: Applikation

    Betriebsanleitung ECL Comfort 310, Application A319 5.5 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Applikation 1x017 Bedarfserhöhung Die Funktion „Bedarfserhöhung“...
  • Seite 66 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Applikation Pumpe HK Aus = OFF MENU > Einstellungen > Optimierung Pumpe HK Aus 1x021 Kreis Einstellbereich Werkeinstel- lungen Alle Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll.
  • Seite 67 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Applikation 1x054 Regelung T-Zirk. (Kontinuierliche Temperaturregelung) Kreis Einstellbereich Werkseinstellun- Alle Die gewünschte Heiztemperatur an S4 kann nach einer beendeten Pufferspeichererwärmung aufrechterhalten werden. * Siehe Anhang „Übersicht Parameter-ID“ OFF: Die gewünschte Temperatur an S4 wird nicht aufrechterhalten.
  • Seite 68 Betriebsanleitung ECL Comfort 310, Application A319 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
  • Seite 69 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Kreis Einstellbereich Werkseinstel- lungen Beispiel: Übersteuerung auf „Komfortbetrieb“ KOMFORT/SPAREN/ KOMFORT FROSTSCHUTZ/ T KONST. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“...
  • Seite 70 Betriebsanleitung ECL Comfort 310, Application A319 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
  • Seite 71 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Applikation 1x500 Sende T-Soll Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Kreis Einstellbereich Werkeinstel- werden, damit der Regler auf eine vom Folgegerät gesendete lungen gewünschte Vorlauftemperatur reagiert. Alle Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt wird, können die Daten zur gewünschten Vorlauftemperatur über den...

  • Seite 72: Speichertemperatur

    Betriebsanleitung ECL Comfort 310, Application A319 5.6 Speichertemperatur Bitte beachten Sie: Die Pufferspeichertemperaturfühler S6 und S8 müssen angeschlossen sein. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Vorlauftemp.
  • Seite 73 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Speichertemperatur Beispiel mit dem „Ausschaltdifferenz“-Wert: 1x194 Ausschaltdifferenz Kreis Einstellbereich Werkseinstellun- Alle Die Gradzahl niedriger als die gewünschte Pufferspeichertemperatur einstellen, die den Ladevorgang des Pufferspeichers beendet. Das Ende des Ladevorgangs hängt vom unteren Pufferspeichertemper- aturfühler ab.
  • Seite 74 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Einstellungen > Speichertemperatur Beispiel: 1x195 „Einschaltdifferenz“ Gewünschte 60 °C Pufferspeichertemperatur: Kreis Einstellbereich Werkseinstellun- -3 K Einschaltdifferenz: Ergebnis: Alle Der Ladevorgang des Pufferspeichers beginnt, wenn die vom oberen Pufferspeichertemperaturfühler gemessene Temperatur unter 57 °C Die Gradzahl unterhalb der gewünschten Pufferspeichertemperatur...

  • Seite 75: Alarm

    Betriebsanleitung ECL Comfort 310, Application A319 5.7 Alarm Der Abschnitt „Alarm“ geht auf applikationsspezifische Themen ein. Applikation A319 bietet verschiedene Alarmtypen: 1. Die aktuelle Ladetemperatur weicht von der gewünschten Ladetemperatur ab. 2. Die Versorgungstemperatur ist zu niedrig. 3. Trennung oder Kurzschluss eines Temperaturfühlers oder...
  • Seite 76 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Alarm > T-Heizmittel Obere Differenz MENU > Alarm > Temp.-Anzeige MENU > Ereignis > T-Heizmittel MENU > Ereignis > Speichertemperatur 1x147 Obere Differenz Kreis Einstellbereich Werkeinstel- lungen Alle # 2 # Der Alarm wird aktiviert, wenn die aktuelle Vorlauf-/Lüftungskanal- temperatur um mehr als die eingestellte Differenz ansteigt (akzeptable Temperaturdifferenz oberhalb der gewünschten Vorlauf-/Lüftungskanal-...
  • Seite 77 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Alarm > T-Heizmittel Verzögerung, Beispiel MENU > Alarm > Temp.-Anzeige MENU > Ereignis > T-Heizmittel MENU > Ereignis > Speichertemperatur 1x149 Verzögerung, Beispiel # 2 # Kreis Einstellbereich Werkeinstel- lungen # 3 # Alle Wenn eine Alarmbedingung wegen Über- oder Unterschreiten der oberen...
  • Seite 78 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Alarm > Alarm Übersicht Alarm Übersicht, allgemein Kreis Einstellbereich Werkseinstellung Alle Zugriff auf die Übersicht mit Anzeige der Alarmnummer/des Alarmtyps. Die Alarmnummer wird in das Alarmregister eingegeben und kann von einem SCADA-System bezogen werden.

  • Seite 79: Allgemeine Reglereinstellungen

    Betriebsanleitung ECL Comfort 310, Application A319 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...

  • Seite 80: Uhrzeit & Datum

    Betriebsanleitung ECL Comfort 310, Application A319 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format.

  • Seite 81: Ferien

    Betriebsanleitung ECL Comfort 310, Application A319 6.3 Ferien Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Ferienprogramm für den Heizkreis und Warmwasserkreis...
  • Seite 82 Betriebsanleitung ECL Comfort 310, Application A319 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...

  • Seite 83: Übersicht Eingänge

    Betriebsanleitung ECL Comfort 310, Application A319 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 84: Speicher

    Betriebsanleitung ECL Comfort 310, Application A319 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 85: Ausgang Schreiben

    Betriebsanleitung ECL Comfort 310, Application A319 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 86: Hauptfunktionen

    Betriebsanleitung ECL Comfort 310, Application A319 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu verlassen.
  • Seite 87 Betriebsanleitung ECL Comfort 310, Application A319 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 88: System

    6.8.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL-Applikationsschlüssel finden Sie unter „Hauptfunktionen“...
  • Seite 89 Betriebsanleitung ECL Comfort 310, Application A319 6.8.5 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne angeschlossen werden.
  • Seite 90 Betriebsanleitung ECL Comfort 310, Application A319 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. Baudrate (Bits pro Sekunde) 5997 In der Regel wird eine Baudrate von 300 oder 2400 Baud verwendet. Wenn der ECL Comfort 296/310/310B an das ECL Portal angeschlossen...
  • Seite 91 Kreis Einstellbereich Werkseinstellung Auf der anderen Seite sollte die Scan-Dauer niedrig eingestellt werden, wenn die Durchfluss-/Leistungsbegrenzung des ECL Comfort 310 1 - 3600 Sek. 60 Sek. verwendet wird, um eine schnelle Begrenzung zu erreichen. Einstellung der Scan-Dauer für den Datenerhalt des/der angeschlossenen Energiezähler/s.
  • Seite 92 Betriebsanleitung ECL Comfort 310, Application A319 6.8.6 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C. Überwachung der Fühler: Wenn ein Temperaturfühler oder der zugehörige Anschluss getrennt...
  • Seite 93 Betriebsanleitung ECL Comfort 310, Application A319 6.8.8 Kommunikation ModBus-Adresse Kreis Einstellbereich Werkseinstel- lungen Der Applikationsschlüssel A214 (Untertypen A214.1, A214.6 und A314.1, A314.3 kann auch über ModBus mit dem Service-Manager 1 ... 247 ADAP-KOOL® von Danfoss kommunizieren. Ordnen Sie dem Regler eine Modbus-Adresse zu, wenn der Regler in einem ModBus-Netzwerk integriert ist.
  • Seite 94 Betriebsanleitung ECL Comfort 310, Application A319 2150 Service Pin Kreis Einstellbereich Werkseinstellung 0 / 1 Diese Einstellung wird nur bei Einrichtung der ModBus-Kommunikation verwendet. Derzeit nicht belegt und für künftige Zwecke reserviert! Ext. Reset 2151 Kreis Einstellbereich Werkseinstellung 0 / 1 Diese Einstellung wird nur bei Einrichtung der ModBus-Kommunikation verwendet.

  • Seite 95: Weitere Informationen

    Betriebsanleitung ECL Comfort 310, Application A319 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). Als Ersatz/Alternative für den eingebauten Fühler kann an beide Typen ein externer Raumtemperaturfühler angeschlossen werden.
  • Seite 96 Betriebsanleitung ECL Comfort 310, Application A319 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 97 Betriebsanleitung ECL Comfort 310, Application A319 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstellung 0.0 K Offset T Raum: -10.0 ...
  • Seite 98 Betriebsanleitung ECL Comfort 310, Application A319 ECA MENU > ECA System > ECA Display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA System > ECA Display Fernbed. nutzen...
  • Seite 99 Betriebsanleitung ECL Comfort 310, Application A319 ECA MENU> ECA System > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so 1 … 9 / 15 eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern Einstellung der Adresse des ECL Reglers, zu dem die kommuniziert.
  • Seite 100 Betriebsanleitung ECL Comfort 310, Application A319 ECA MENU > ECA System > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS / 1 ... 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Siehe auch Parameter „Adresse Überst.“.
  • Seite 101 Betriebsanleitung ECL Comfort 310, Application A319 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen Nach dem Löschen wird die Meldung „Applikat. kopieren“...

  • Seite 102: Firmware-Aktualisierung

    Betriebsanleitung ECL Comfort 310, Application A319 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Die auf den ECL 485 Bus bezogene Adresse des ECL Reglers finden Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 103: Übersteuerungsfunktion

    Betriebsanleitung ECL Comfort 310, Application A319 7.2 Übersteuerungsfunktion Beispiel, Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden.
  • Seite 104 Betriebsanleitung ECL Comfort 310, Application A319 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 105 Betriebsanleitung ECL Comfort 310, Application A319 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06:00–20:00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert. Solange es aktiviert ist, muss die Vorlauftemperatur 65 °C betragen.

  • Seite 106: Mehrere Regler Im Selben System

    Betriebsanleitung ECL Comfort 310, Application A319 7.3 Mehrere Regler im selben System Wenn der Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden wird, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •...
  • Seite 107 Betriebsanleitung ECL Comfort 310, Application A319 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 108 Betriebsanleitung ECL Comfort 310, Application A319 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 109: Häufig Gestellte Fragen

    Betriebsanleitung ECL Comfort 310, Application A319 7.4 Häufig gestellte Fragen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden.
  • Seite 110 Betriebsanleitung ECL Comfort 310, Application A319 Wie stelle ich im Wochenprogramm eine zusätzliche Komfortperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich im Wochenprogramm eine Komfortperiode löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.
  • Seite 111 Betriebsanleitung ECL Comfort 310, Application A319 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: 3.0 3.4 Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen:...

  • Seite 112: Begriffsbestimmungen

    Betriebsanleitung ECL Comfort 310, Application A319 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. Akkumulierter Temperaturwert Ein gefilterter (gedämpfter) Wert, der in der Regel für die Raum-...
  • Seite 113 Betriebsanleitung ECL Comfort 310, Application A319 Gewünschte Temperatur Die voreingestellte oder die vom Regler berechnete Temperatur. Taupunkttemperatur Die Temperatur, bei der die in der Luft enthaltene Feuchte kondensiert. TWW-Kreis Der Kreis, der zur Erwärmung des Trinkwarmwassers (TWW) dient. Lüftungskanaltemperatur Die gemessene Temperatur im Lüftungskanal, in dem die Temperatur geregelt werden soll.
  • Seite 114 Betriebsanleitung ECL Comfort 310, Application A319 Führungsregler/Folgegerät Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z. B. den Wert der gewünschten Vorlauftemperatur.
  • Seite 115 Betriebsanleitung ECL Comfort 310, Application A319 Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen. Witterungsführung Die Vorlauftemperatur wird in Abhängigkeit der Außentemperatur geregelt. Die Regelung wird durch eine vom Benutzer definierte Heizkurve bestimmt. 2-Punkt-Regelung EIN/AUS-Regelung, z. B. Umwälzpumpe, EIN/AUS-Ventil, Umschaltventil oder Drosselklappenregelung.

  • Seite 116: Typ (Id 6001), Übersicht

    Betriebsanleitung ECL Comfort 310, Application A319 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔ ✔ ID /Seriennummer ✔...

  • Seite 117: Übersicht Parameter-Id

    Betriebsanleitung ECL Comfort 310, Application A319 7.7 Übersicht Parameter-ID A319.x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. A319.x Parametername Einstellbereich Werksein- Einheit Eigene stellung Einstellungen 10609 1, 2 10 bis 120 °C Tiefer Wert Y...
  • Seite 118 Betriebsanleitung ECL Comfort 310, Application A319 Parametername A319.x Einstellbereich Werksein- Einheit Eigene stellung Einstellungen 12141 1, 2 OFF; S1; S2; S3; S4; Ext. Übersteuerg. S5; S6; S7; S8; S9; S10; S11; S12; S13; S14; S15; S16 12142 1, 2 Ext. Betriebsart KOMFORT;...
  • Seite 119 Betriebsanleitung ECL Comfort 310, Application A319 Handwerksbetrieb: Anlage errichtet von: Datum: Danfoss District Energy VI.JM.L2.03 DEN-SMT/DK...
  • Seite 120 Anwendung zu prü fen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keine rlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben . Danfoss behält sich das Recht vor, ohne vorhe rige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...

Inhaltsverzeichnis
