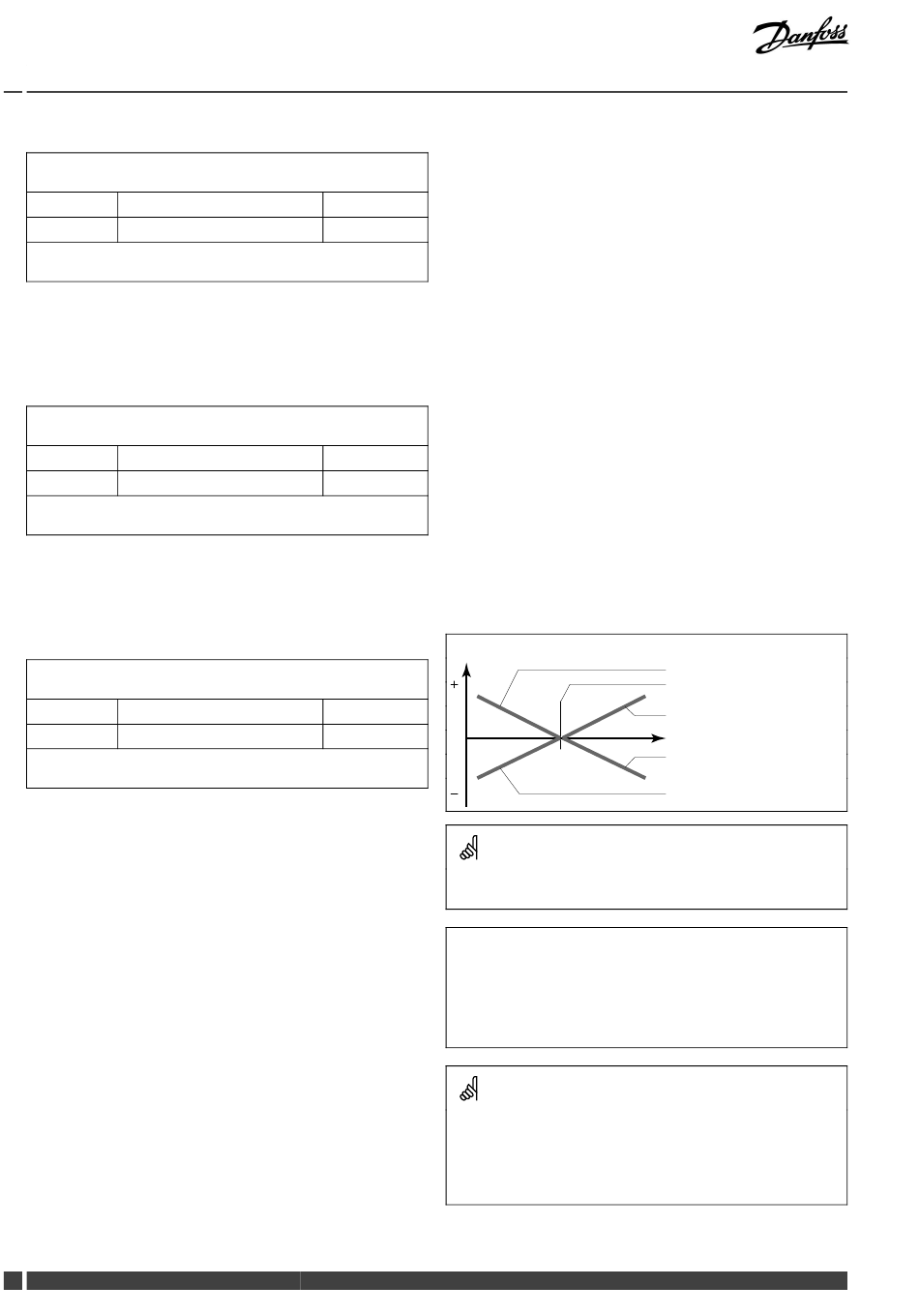

Instruktion
MENU > Einstellungen > Rücklauftemp.
Tiefe T Außen X2 (Begrenzung Rücklauftemp., tiefe
Begrenzung, x-Achse)
Kreis
Stellen Sie die Außentemperatur für die obere Rücklauftemperaturbegren-
zung ein.
Die entsprechende Y-Koordinate wird unter „Hohe Begr. Y2"
eingestellt.
MENU > Einstellungen > Rücklauftemp.
Hohe Begr. Y2 (Begrenzung Rücklauftemp., hohe
Begrenzung, y-Achse)
Kreis
Stellen Sie die Begrenzung der Rücklauftemperatur für die unter „Tiefe T
Außen X2" voreingestellte Außentemperatur ein.
Die entsprechende X-Koordinate wird unter „Tiefe T Außen X2"
eingestellt.
MENU > Einstellungen > Rücklauftemp.
Min. - Max. (Rücklauftemperaturbegrenzung – Max.
Einfluss)
Kreis
Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst wird, wenn
die Rücklauftemperatur den berechneten Begrenzungswert überschreitet.
Einfluss größer Null:
Die gewünschte Vorlauftemperatur wird erhöht, wenn die
Rücklauftemperatur den berechneten Begrenzungswert
überschreitet.
Einfluss kleiner Null:
Die gewünschte Vorlauftemperatur wird gesenkt, wenn die
Rücklauftemperatur den berechneten Begrenzungswert
überschreitet.
80 DEN-SMT/DK
ECL Comfort 310, Applikation P330
1x033
Einstellbereich Werkseinstellung
-60 ... 20 °C -15 °C
1x034
Einstellbereich Werkseinstellung
10 ... 150 °C 60 °C
1x035
Einstellbereich Werkseinstellung
-9,9 ... 9,9 -2,0
Einfluss
Sind die Werte für „Einfluss" zu hoch und/oder die „Anpassungszeit" zu
niedrig, besteht die Gefahr, dass instabile Regelverhältnisse auftreten.
Beispiel
Die Rücklauftemperaturbegrenzung wird ab 50 °C aktiviert.
Der Einfluss ist auf -2,0 eingestellt.
Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
Ergebnis:
Die gewünschte Vorlauftemperatur wird um -2,0 x 2 °C = -4,0 °C
gesenkt.
Bei Fernwärmeheizungen wird diese Einstellung in der Regel auf
einen Wert kleiner 0 gesetzt, um eine zu hohe Rücklauftemperatur
zu vermeiden.
In Kesselsystemen ist diese Einstellung in der Regel auf 0 gesetzt, da
eine erhöhte Rücklauftemperatur akzeptabel ist (siehe auch „Min.
Einfluss").
VI.GU.O2.23
„Min. Einfluss" > 0
„Begrenzung"
„Max. Einfluss" > 0
Rücklauftemperatur
„Max. Einfluss" < 0
„Min. Einfluss" < 0
