Instruktion
ECL 210 / 310

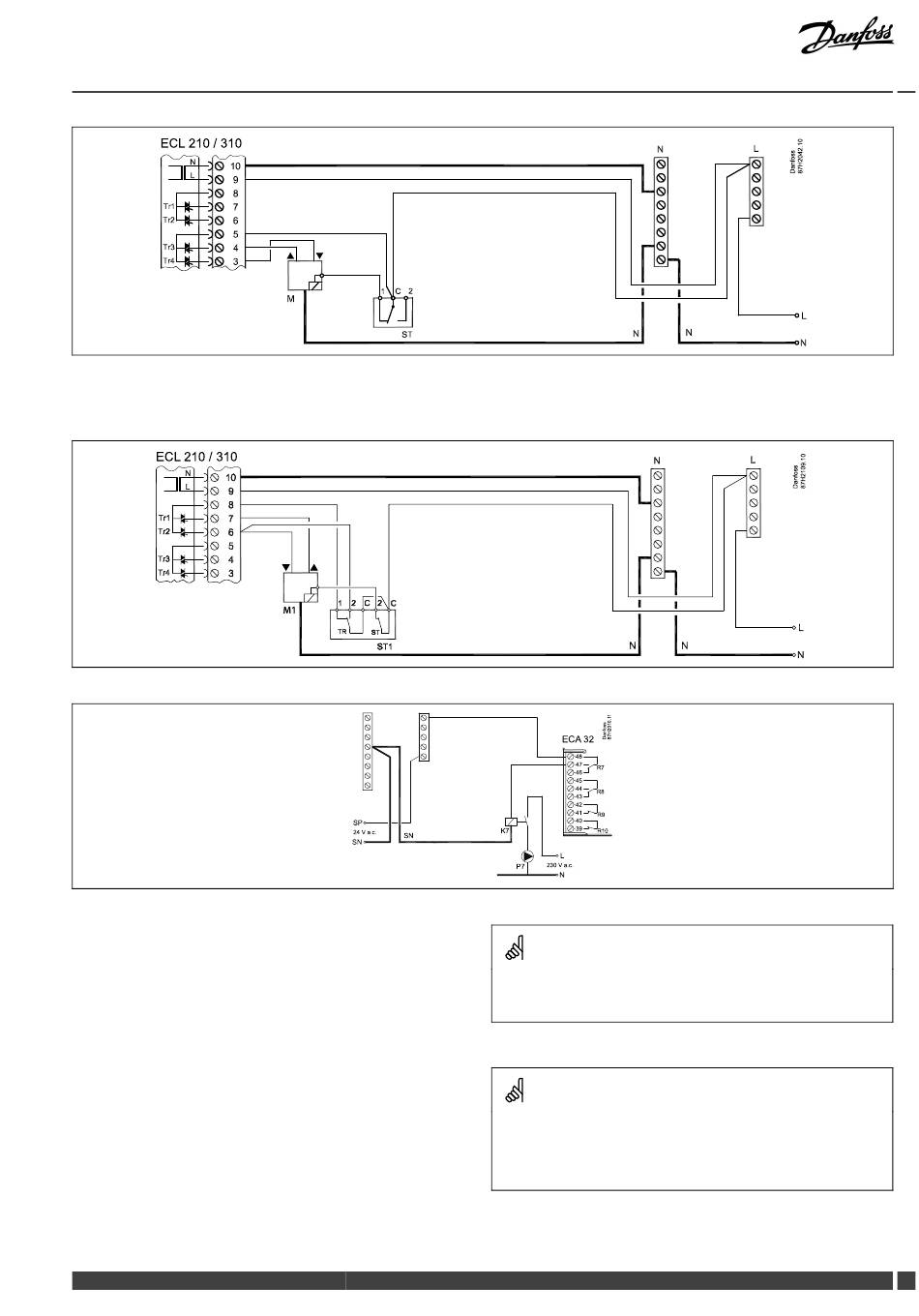

Mit Sicherheitsthermostat, 2–stufiges Ausschalten:
Stellantrieb mit Sicherheitsfunktion
ECL 210 / 310
Danfoss District Energy
ECL Comfort 310, Applikation P330
M1
S P
24 V a.c .
S N
S N
ECA 32
48
47
R7
46
45
44
R8
43
42
41
R9
40
39
K7 R10
L
230 V a.c .
P 7
N
Sobald der Sicherheitsthermostat (ST) eine zu hohe Temperatur mißt,
wird die Sicherheitskette ausgelöst und der Stellantrieb schließt sofort
das Ventil.
Wenn der ST1 eine hohe Temperatur mißt, dann schließt der
Stellantrieb über den Temperaturregler (TR) schrittweise das Ventil.
Sobald der Sicherheitsthermostat (ST) eine zu hohe Temperatur mißt,
wird die Sicherheitskette ausgelöst und der Stellantrieb schließt sofort
das Ventil.
VI.GU.O2.23 DEN-SMT/DK 39
