Instruktion

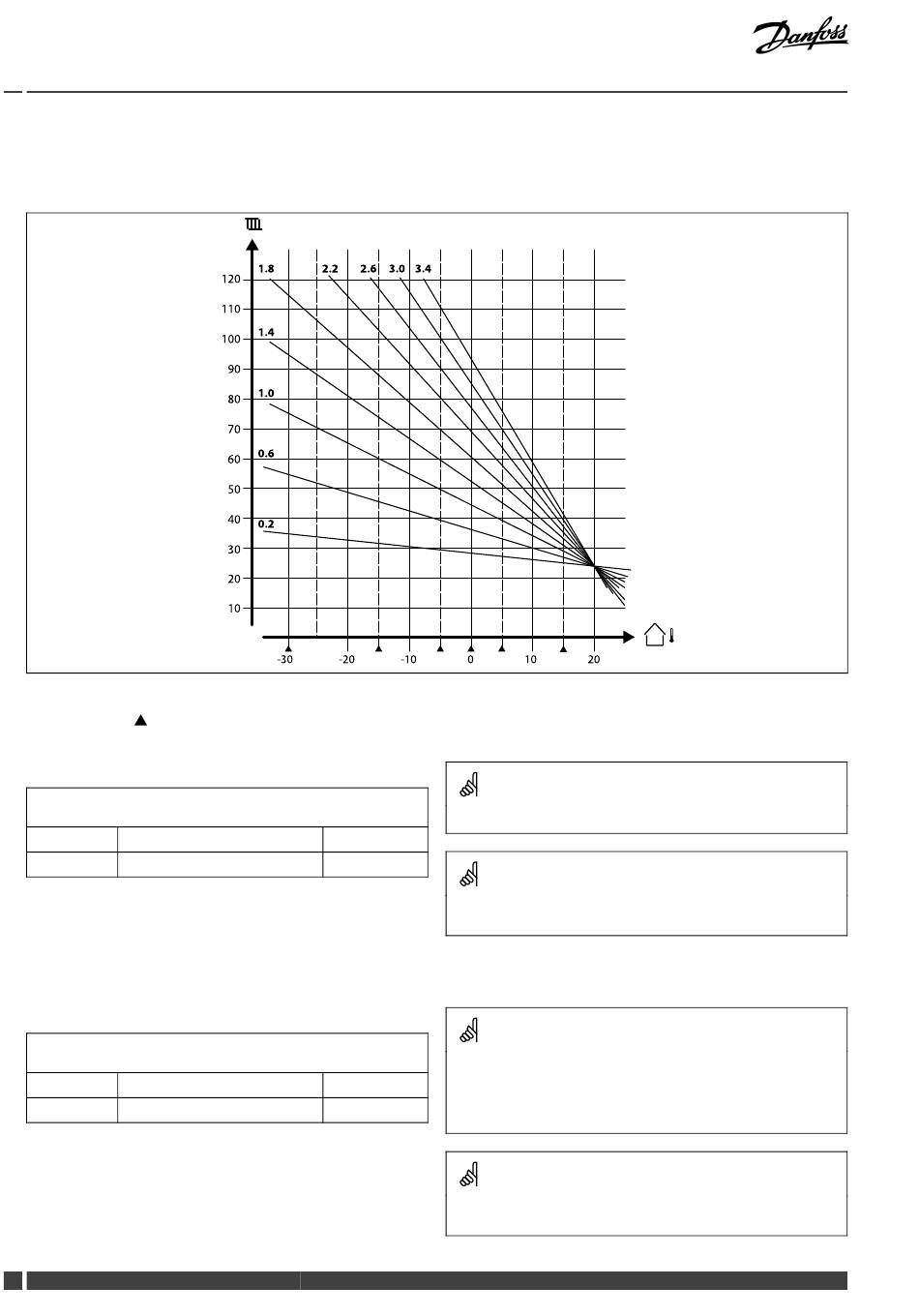

Auswahl einer Heizkurve
Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten
Raumtemperatur von 20 °C.
Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
MENU > Einstellungen > Vorlauftemperatur
Max. Temperatur (obere Begrenzung der
Vorlauftemperatur)
Kreis
Stellen Sie die max. Vorlauftemperatur für das System ein.
Die gewünschte Vorlauftemperatur kann diesen Wert nicht
überschreiten. Falls erforderlich, können Sie die Werkseinstellung
anpassen.
MENU > Einstellungen > Vorlauftemperatur
Min. Temperatur (untere Begrenzung der
Vorlauftemperatur)
Kreis
Stellen Sie die min. Vorlauftemperatur für das System ein.
Die gewünschte Vorlauftemperatur kann diesen Wert nicht
unterschreiten. Falls erforderlich, können Sie die Werkseinstellung
anpassen.
74 DEN-SMT/DK
ECL Comfort 310, Applikation P330
1.8 2.2 2.6 3.0 3.4
120
110
1.4
100
90
1.0
80
70
0.6
60
50
40
0.2
30
20
10
-30 -20
1x178
Einstellbereich Werkseinstellung
10 ... 150 °C 90 °C
1x177
Einstellbereich Werkseinstellung
10 ... 150 °C 10 °C
-10 0 10
Die Einstellung der „Heizkurve" ist nur für Heizkreise möglich.
Die Einstellung „Max. Temperatur" hat eine höhere Priorität als „Min.
Temperatur".
Der Wert „Min. Temperatur" wird aufgehoben, wenn die Funktion
„Pumpe HK Aus" in der Betriebsart „Sparen" oder die Funktion
„Sommer-Aus" aktiviert ist.
Der Wert „Min. Temperatur" kann auch durch den Einfluss der
Rücklauftemperatur aufgehoben werden (siehe „Priorität").
Die Einstellung „Max. Temperatur" hat eine höhere Priorität als „Min.
Temperatur".
VI.GU.O2.23
