Instruktion
P330.14

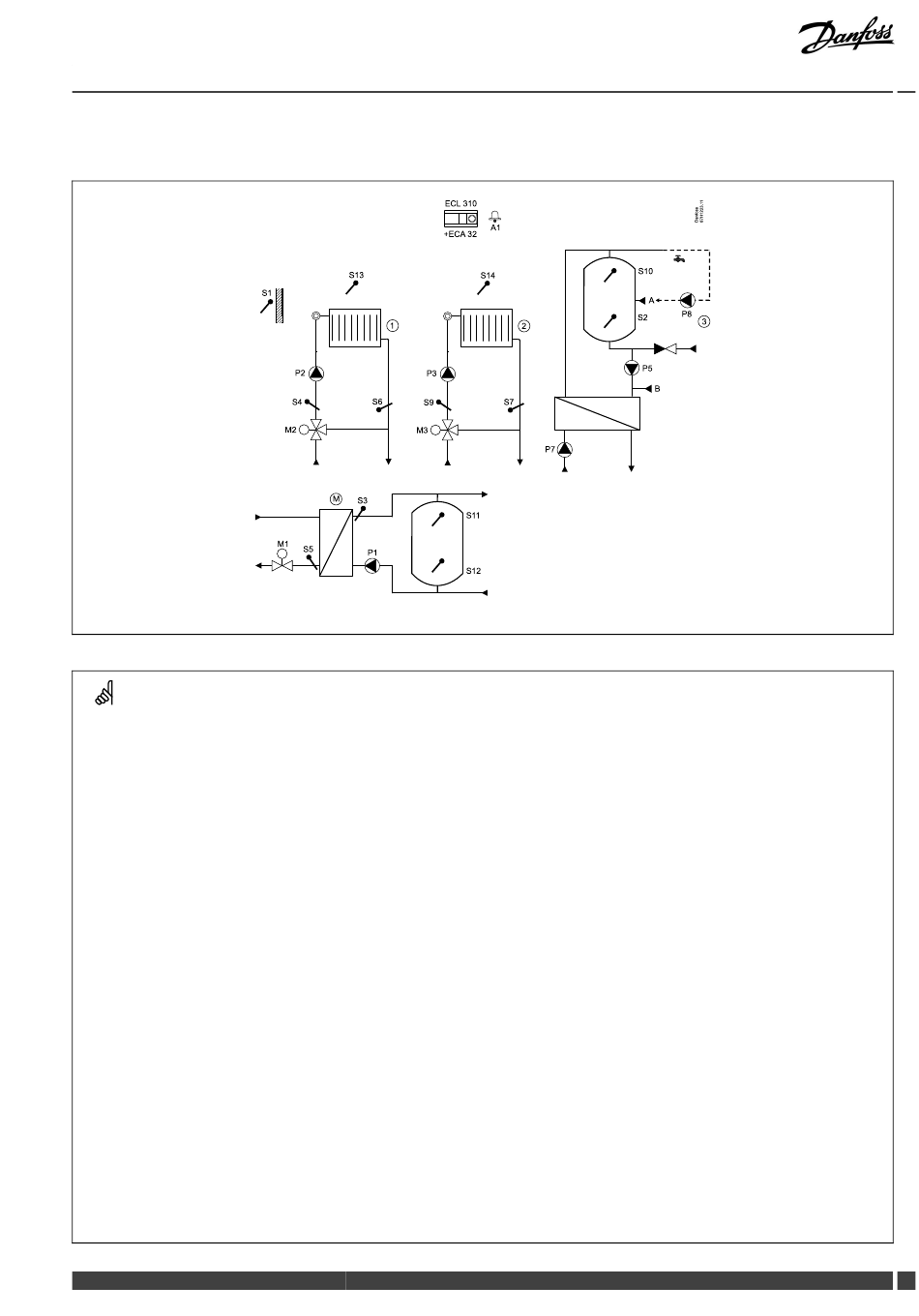

Ein Führungsregelkreis mit Pufferspeicher, zwei Heizkreise und ein TWW-Ladekreis als Teilkreise.
Besondere Einstellungen für Typ P330.14:
Navigation:
Der Führungsregelkreis reagiert auf den Bedarf im/in den Teilkreis(en).
Teilkreis(e)
Einstellungen für den/die Teilkreis(e), um den Bedarf an den Führungsregelkreis zu senden:
MENU \ Einstellungen \ Applikation: „Sende T-Soll"
Führungsregelkreis
Einstellung für den Führungsregelkreis, um auf den Bedarf im/in den Teilkreis(en) zu reagieren:
MENU \ Einstellungen (M) \ Applikation: „Bedarfserhöhung"
* Dieser Wert wird zum Wärmebedarf der/des Teilkreise(s) hinzugefügt.
TWW-Zirkulationsrohrleitung
Die TWW-Zirkulationsrohrleitung kann an den TWW-Speicher für eine interne
Zirkulation über „A" oder an den Wärmeübertrager für eine externe Zirkulation
über „B" angeschlossen werden.
(Interne TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
(Externe TWW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
Danfoss District Energy
ECL Comfort 310, Applikation P330
S13
S 1
1
P 2 P 3
S 6
S 4 S 9
M2 M3
M
S 3
M1
S 5
P 1
ECL 310
A1
+ECA 32
S14
2
S 7
P 7
S 11
S12
VI.GU.O2.23
S10
A
P 8
S 2
3
P 5
B
ID-Nr.:
Empfohlene Einstellung:
1x500
ON
1x017
3 K*
1x054
OFF
1x054 ON
