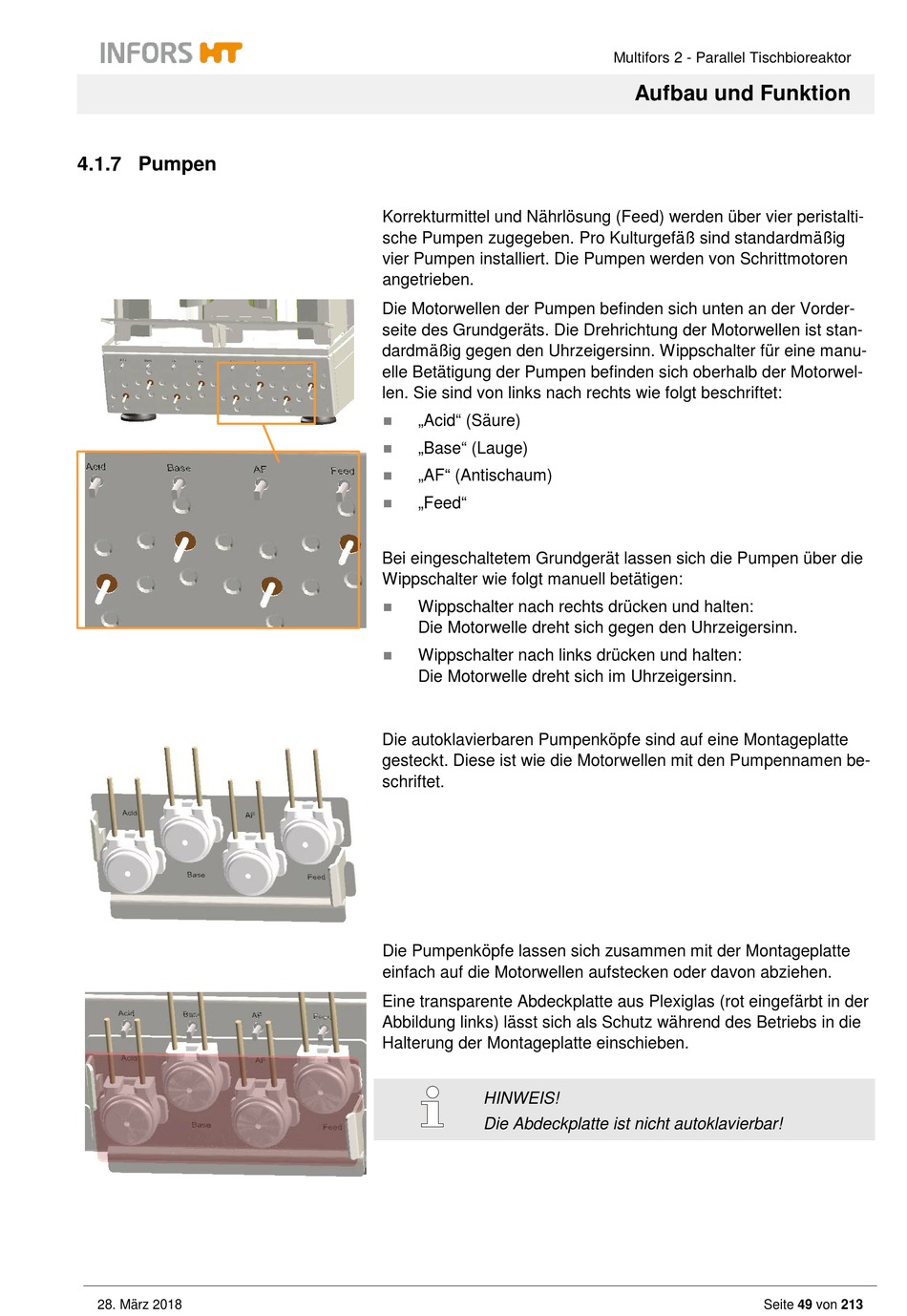

4.1.7 Pumpen

28. März 2018
Korrekturmittel und Nährlösung (Feed) werden über vier peristalti-
sche Pumpen zugegeben. Pro Kulturgefäß sind standardmäßig
vier Pumpen installiert. Die Pumpen werden von Schrittmotoren
angetrieben.
Die Motorwellen der Pumpen befinden sich unten an der Vorder-
seite des Grundgeräts. Die Drehrichtung der Motorwellen ist stan-
dardmäßig gegen den Uhrzeigersinn. Wippschalter für eine manu-
elle Betätigung der Pumpen befinden sich oberhalb der Motorwel-
len. Sie sind von links nach rechts wie folgt beschriftet:

„Acid" (Säure)

„Base" (Lauge)
 „AF" (Antischaum)
 „Feed"
Bei eingeschaltetem Grundgerät lassen sich die Pumpen über die
Wippschalter wie folgt manuell betätigen:
 Wippschalter nach rechts drücken und halten:
Die Motorwelle dreht sich gegen den Uhrzeigersinn.
 Wippschalter nach links drücken und halten:
Die Motorwelle dreht sich im Uhrzeigersinn.
Die autoklavierbaren Pumpenköpfe sind auf eine Montageplatte
gesteckt. Diese ist wie die Motorwellen mit den Pumpennamen be-
schriftet.
Die Pumpenköpfe lassen sich zusammen mit der Montageplatte
einfach auf die Motorwellen aufstecken oder davon abziehen.
Eine transparente Abdeckplatte aus Plexiglas (rot eingefärbt in der
Abbildung links) lässt sich als Schutz während des Betriebs in die
Halterung der Montageplatte einschieben.
HINWEIS!
Die Abdeckplatte ist nicht autoklavierbar!
Multifors 2 - Parallel Tischbioreaktor
Aufbau und Funktion
Seite 49 von 213
