6.5.2 Controller Hauptgerät mit Controllern Satellitengerät(e) verbinden
1
1 Satellitengerät (Bior E + F)
2 Satellitengerät (Bior C + D)
3 iDDC-Bus-Kabel (Displaykabel) Touchscreen
Bedieneinheit
28. März 2018
Installation und Erstinbetriebnahme
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Kontakt mit spannungsführenden Bauteilen be-
steht Lebensgefahr!
Deshalb:
– Vor Beginn alle Geräte am Hauptschalter aus-
schalten und von Stromversorgung trennen,
bzw. Netzstecker ziehen.
Das/die iDDC-Satellitenkabel werden an die Steuerplatinen (Con-
troller) an der Rückwand im Inneren des Gehäuses der Grundge-
räte angeschlossen.

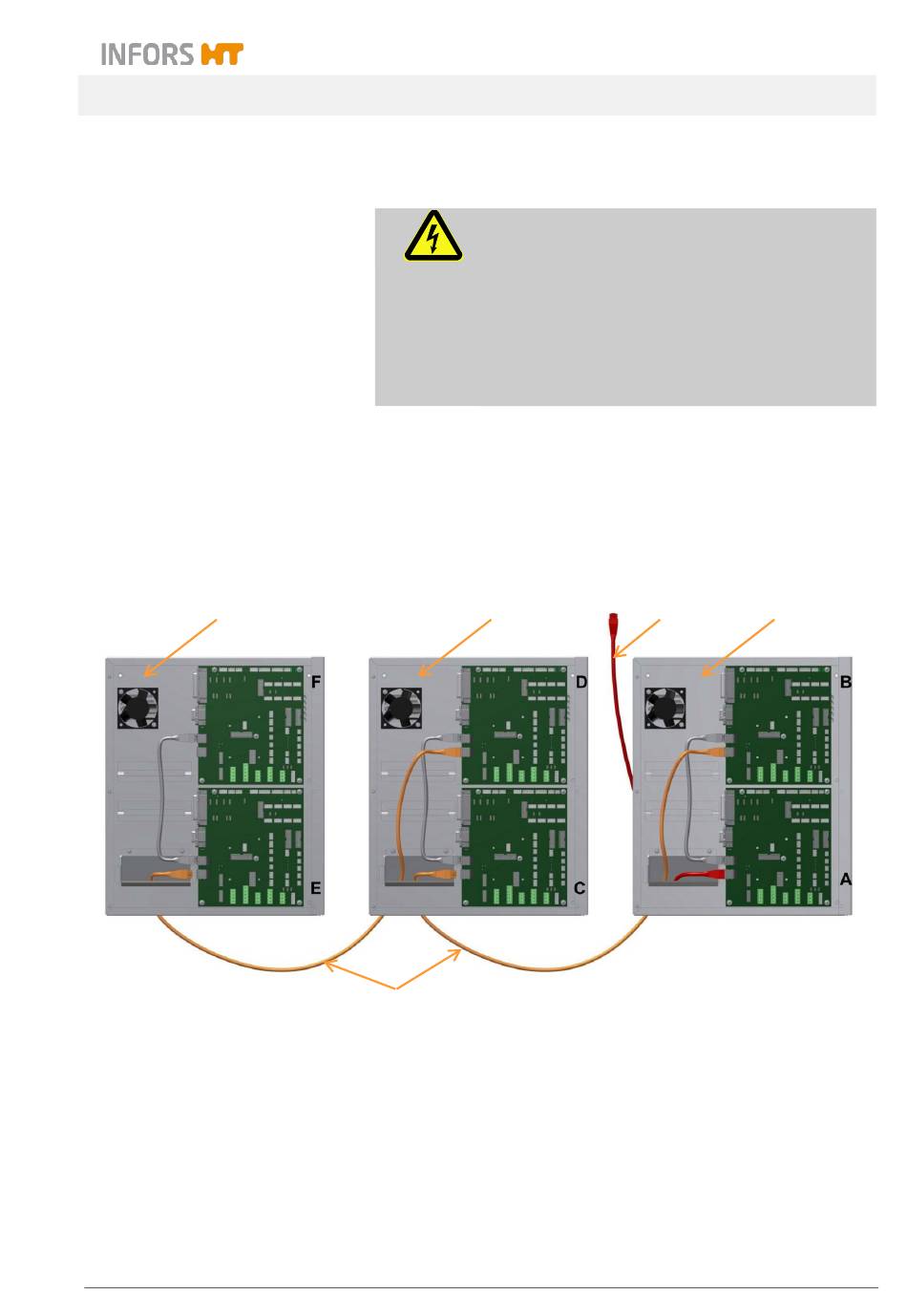

Die Abbildung unten zeigt von links nach rechts die Innenseite der
Rückwand zweier Satellitengeräte und des Hauptgeräts mit den
iDDC-Satellitenkabelverbindungen.
2
5
4 Hauptgerät (Bior A + B)
5 iDDC-Satellitenkabel
Multifors 2 - Parallel Tischbioreaktor
3
4
Seite 105 von 213
