Wasseranschlüsse; Gasanschlüsse; Anschluss Abgaskühler Und Regelventil - Infors HT Multifors 2 Betriebsanleitung

Multifors 2 - Parallel Tischbioreaktor
Aufbau und Funktion

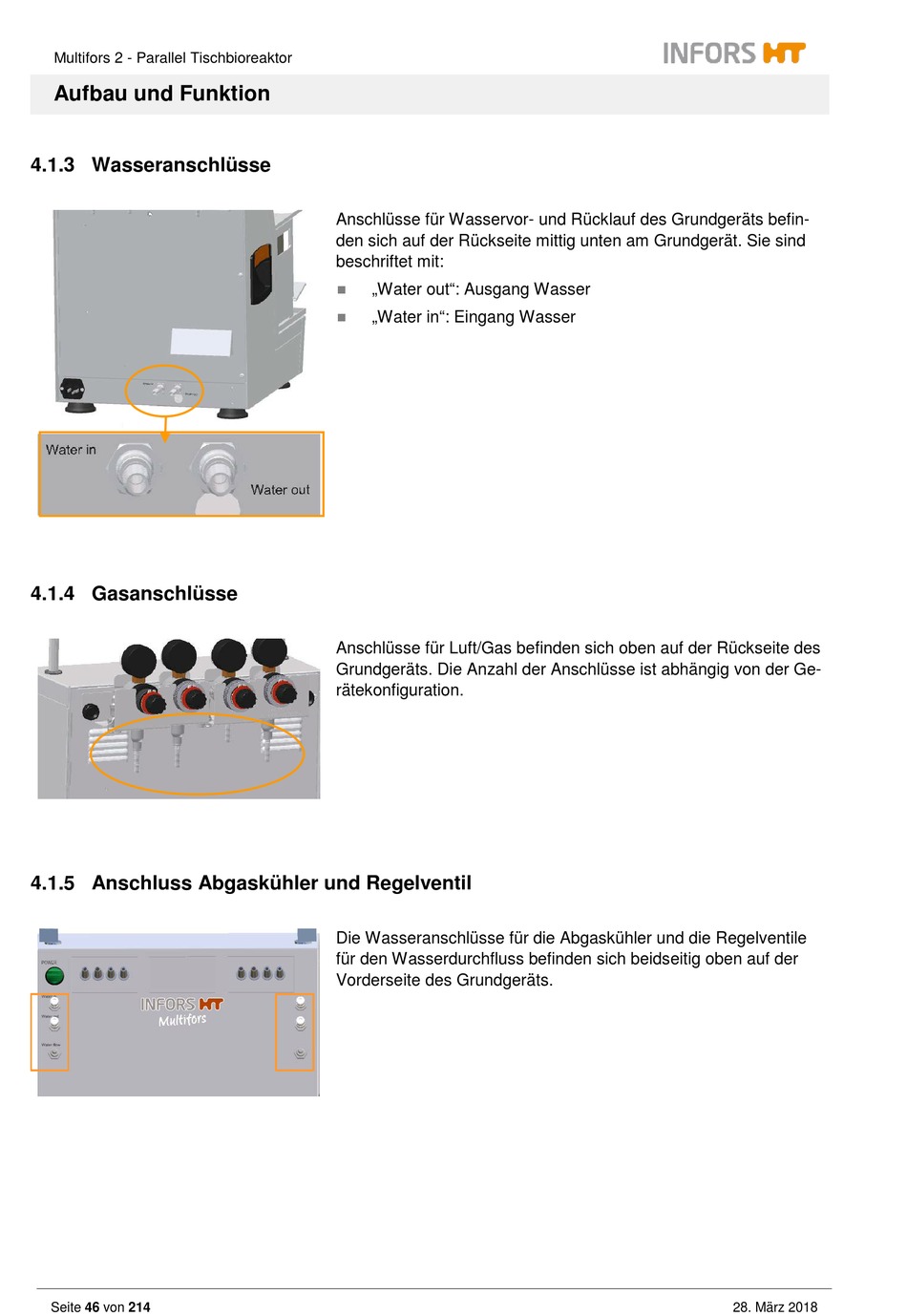

4.1.3 Wasseranschlüsse
4.1.4 Gasanschlüsse
4.1.5 Anschluss Abgaskühler und Regelventil
Seite 46 von 214
Anschlüsse für Wasservor- und Rücklauf des Grundgeräts befin-
den sich auf der Rückseite mittig unten am Grundgerät. Sie sind
beschriftet mit:
 „Water out": Ausgang Wasser
 „Water in": Eingang Wasser
Anschlüsse für Luft/Gas befinden sich oben auf der Rückseite des
Grundgeräts. Die Anzahl der Anschlüsse ist abhängig von der Ge-
rätekonfiguration.
Die Wasseranschlüsse für die Abgaskühler und die Regelventile
für den Wasserdurchfluss befinden sich beidseitig oben auf der
Vorderseite des Grundgeräts.
28. März 2018
