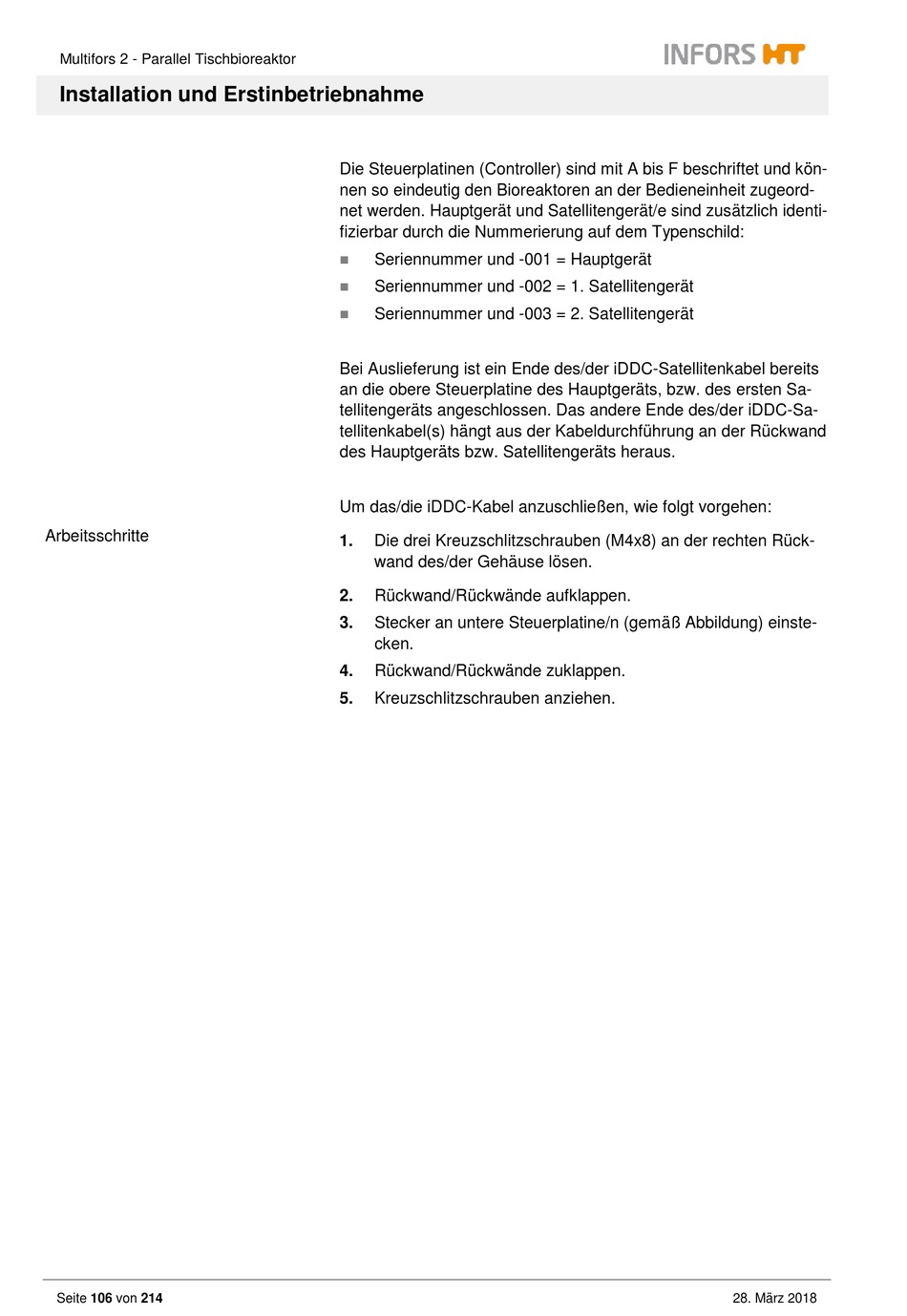

Multifors 2 - Parallel Tischbioreaktor
Installation und Erstinbetriebnahme
Arbeitsschritte
Seite 106 von 214
Die Steuerplatinen (Controller) sind mit A bis F beschriftet und kön-
nen so eindeutig den Bioreaktoren an der Bedieneinheit zugeord-
net werden. Hauptgerät und Satellitengerät/e sind zusätzlich identi-
fizierbar durch die Nummerierung auf dem Typenschild:

Seriennummer und -001 = Hauptgerät
 Seriennummer und -002 = 1. Satellitengerät
 Seriennummer und -003 = 2. Satellitengerät
Bei Auslieferung ist ein Ende des/der iDDC-Satellitenkabel bereits
an die obere Steuerplatine des Hauptgeräts, bzw. des ersten Sa-
tellitengeräts angeschlossen. Das andere Ende des/der iDDC-Sa-
tellitenkabel(s) hängt aus der Kabeldurchführung an der Rückwand
des Hauptgeräts bzw. Satellitengeräts heraus.
Um das/die iDDC-Kabel anzuschließen, wie folgt vorgehen:
1. Die drei Kreuzschlitzschrauben (M4x8) an der rechten Rück-
wand des/der Gehäuse lösen.
2. Rückwand/Rückwände aufklappen.
3. Stecker an untere Steuerplatine/n (gemäß Abbildung) einste-
cken.
4. Rückwand/Rückwände zuklappen.
5. Kreuzschlitzschrauben anziehen.
