7.10 Kühlkreis 1
Betriebsart
(901)
Komfortsollwert
(902)
Freigabe
(907)
Vorlaufsollwert bei TA 25°C/
35°C
(908, 909)
7306074-01 04.12
Die Betriebsart kann über die Betriebsart-Taste am Raumgerät oder über diese
Bedienzeile eingestellt werden.
- Aus: Die Kühlfunktion ist permanent ausgeschaltet.
- Automatik: Die Kühlfunktion wird automatisch anhand des gewählten Zeit-
schaltprogramms (Bedienzeile 907), des Ferienprogramms und der Präsenztas-
te freigegeben und bei Bedarf eingeschaltet.
Einstellung des Komfortsollwertes.
Der Parameter bestimmt, nach welchem Zeitschaltprogramm die Kühlung freige-
geben wird.
- 24 h/Tag: Die Kühlung ist durchgehend freigegeben (24 h/Tag).
- Zeitprogramm Heizkreis: Die Kühlungsfreigabe erfolgt gemäß Zeitschaltpro-
gramm des Heizkreises.
- Zeitprogramm 3/HKP: Die Kühlungsfreigabe erfolgt anhand des Pumpenheiz-
kreis-Zeitschaltprogramms.
- Zeitprogramm 4/TWW: Die Kühlungsfreigabe erfolgt gemäß Zeitschaltpro-
gramm 4.
Anhand der Kühlkennlinie bestimmt der Regler die benötigte Vorlauftemperatur
bei einer bestimmten gemischten Außentemperatur. Die Kühlkennlinie wird
durch die Definition zweier Fixpunkte bestimmt (Vorlaufsollwert bei 25°C und bei
35°C).
- Vorlaufsollwert bei TA 25°C: Bestimmt die für die Kühlung benötigte Vorlauf-
temperatur bei einer gemischten Außentemperatur von 25°C ohne Berücksich-
tigung der Sommerkompensation.
- Vorlaufsollwert bei TA 35°C: Bestimmt die für die Kühlung benötigte Vorlauf-
temperatur bei einer gemischten Außentemperatur von 35°C ohne Berücksich-
tigung der Sommerkompensation.

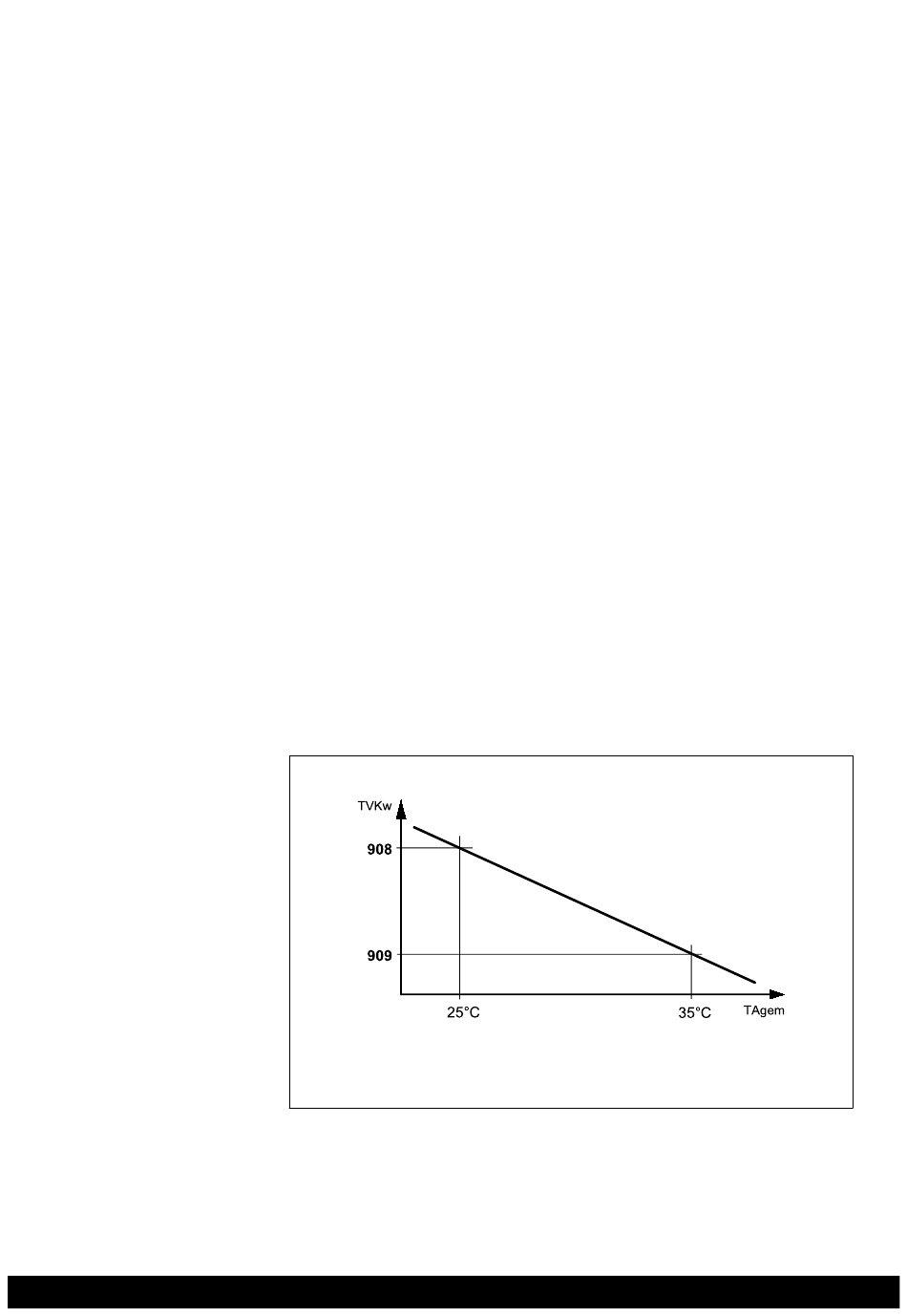

Abb. 26: Kühlkennlinie
TVKw Vorlauftemperatur-Sollwert für die Kühlung
TAgem Gemischte Außentemperatur
Kühlgrenze bei TA (912)
Liegt die gemischte Außentemperatur über der Kühlgrenze, ist die Kühlung frei-
gegeben. Sinkt die gemischte Außentemperatur unter die Kühlgrenze, so wird die
Kühlung gesperrt.
Ersatzregler RVS 61 für RVS 51
Programmierung
81
