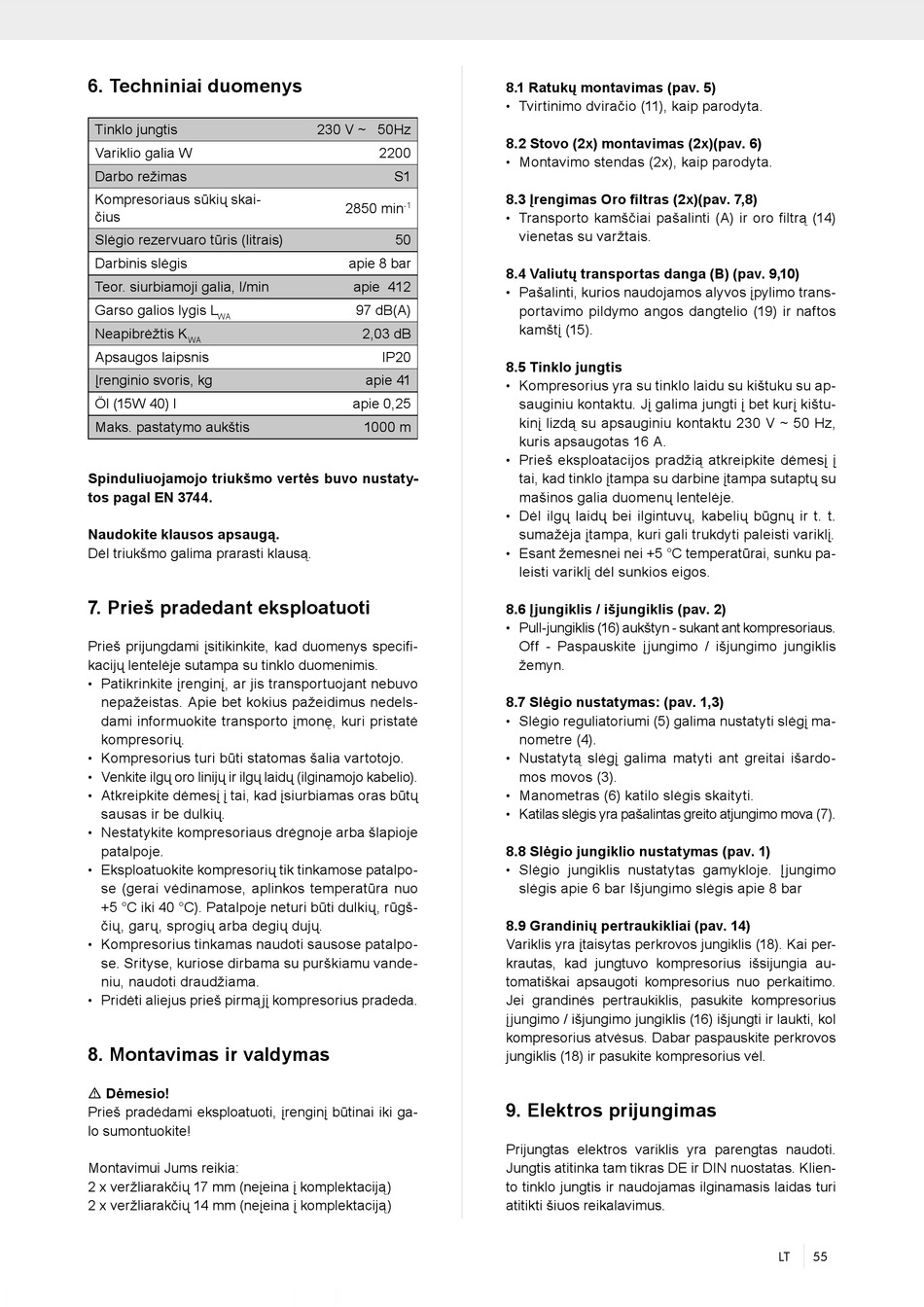

6. Techniniai duomenys

Tinklo jungtis
Variklio galia W
Darbo režimas
Kompresoriaus sūkių skai-
čius
Slėgio rezervuaro tūris (litrais)
Darbinis slėgis
Teor. siurbiamoji galia, l/min
Garso galios lygis L
WA
Neapibrėžtis K
WA
Apsaugos laipsnis
Įrenginio svoris, kg
Öl (15W 40) l
Maks. pastatymo aukštis
Spinduliuojamojo triukšmo vertės buvo nustaty-
tos pagal EN 3744.
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą.
7. Prieš pradedant eksploatuoti
Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
kompresorių.
Kompresorius turi būti statomas šalia vartotojo.
•
Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
•
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų
sausas ir be dulkių.
Nestatykite kompresoriaus drėgnoje arba šlapioje
•
patalpoje.
Eksploatuokite kompresorių tik tinkamose patalpo-
•
se (gerai vėdinamose, aplinkos temperatūra nuo
+5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgš-
čių, garų, sprogių arba degių dujų.
Kompresorius tinkamas naudoti sausose patalpo-
•
se. Srityse, kuriose dirbama su purškiamu vande-
niu, naudoti draudžiama.
Pridėti aliejus prieš pirmą jį kompresorius pradeda.
•

8. Montavimas ir valdymas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki ga-
lo sumontuokite!
Montavimui Jums reikia:
2 x veržliarakčių 17 mm (neįeina į komplektaciją)
2 x veržliarakčių 14 mm (neįeina į komplektaciją)
230 V ~ 50Hz
2200
S1
2850 min
-1
50
apie 8 bar
apie 412
97 dB(A)
2,03 dB
IP20
apie 41
apie 0,25
1000 m
8.1 Ratukų montavimas (pav. 5)
Tvirtinimo dviračio (11), kaip parodyta.
•
8.2 Stovo (2x) montavimas (2x)(pav. 6)
Montavimo stendas (2x), kaip parodyta.
•
8.3 Įrengimas Oro filtras (2x)(pav. 7,8)
Transporto kamščiai pašalinti (A) ir oro filtrą (14)
•
vienetas su varžtais.
8.4 Valiutų transportas danga (B) (pav. 9,10)
Pašalinti, kurios naudojamos alyvos įpylimo trans-
•
portavimo pildymo angos dangtelio (19) ir naftos
kamštį (15).
8.5 Tinklo jungtis
Kompresorius yra su tinklo laidu su kištuku su ap-
•
sauginiu kontaktu. Jį galima jungti į bet kurį kištu-
kinį lizdą su apsauginiu kontaktu 230 V ~ 50 Hz,
kuris apsaugotas 16 A.
Prieš eksploatacijos pradžią atkreipkite dėmesį į
•
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t.
•
sumažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku pa-
leisti variklį dėl sunkios eigos.
8.6 Įjungiklis / išjungiklis (pav. 2)
Pull-jungiklis (16) aukštyn - sukant ant kompresoriaus.
•
Off - Paspauskite į jungimo / išjungimo jungiklis
žemyn.
8.7 Slėgio nustatymas: (pav. 1,3)
Slėgio reguliatoriumi (5) galima nustatyti slėgį ma-
•
nometre (4).
Nustatytą slėgį galima matyti ant greitai išardo-
•
mos movos (3).
• Manometras (6) katilo slėgis skaityti.
• Katilas slėgis yra pašalintas greito atjungimo mova (7).
8.8 Slėgio jungiklio nustatymas (pav. 1)
Slėgio jungiklis nustatytas gamykloje. Įjungimo
•
slėgis apie 6 bar Išjungimo slėgis apie 8 bar
8.9 Grandinių pertraukikliai (pav. 14)
Variklis yra įtaisytas perkrovos jungiklis (18). Kai per-
krautas, kad jungtuvo kompresorius išsijungia au-
tomatiškai apsaugoti kompresorius nuo perkaitimo.
Jei grandinės pertraukiklis, pasukite kompresorius
įjungimo / išjungimo jungiklis (16) išjungti ir laukti, kol
kompresorius atvėsus. Dabar paspauskite perkrovos
jungiklis (18) ir pasukite kompresorius vėl.

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti.
Jungtis atitinka tam tikras DE ir DIN nuostatas. Klien-
to tinklo jungtis ir naudojamas ilginamasis laidas turi
atitikti šiuos reikalavimus.
LT 55
