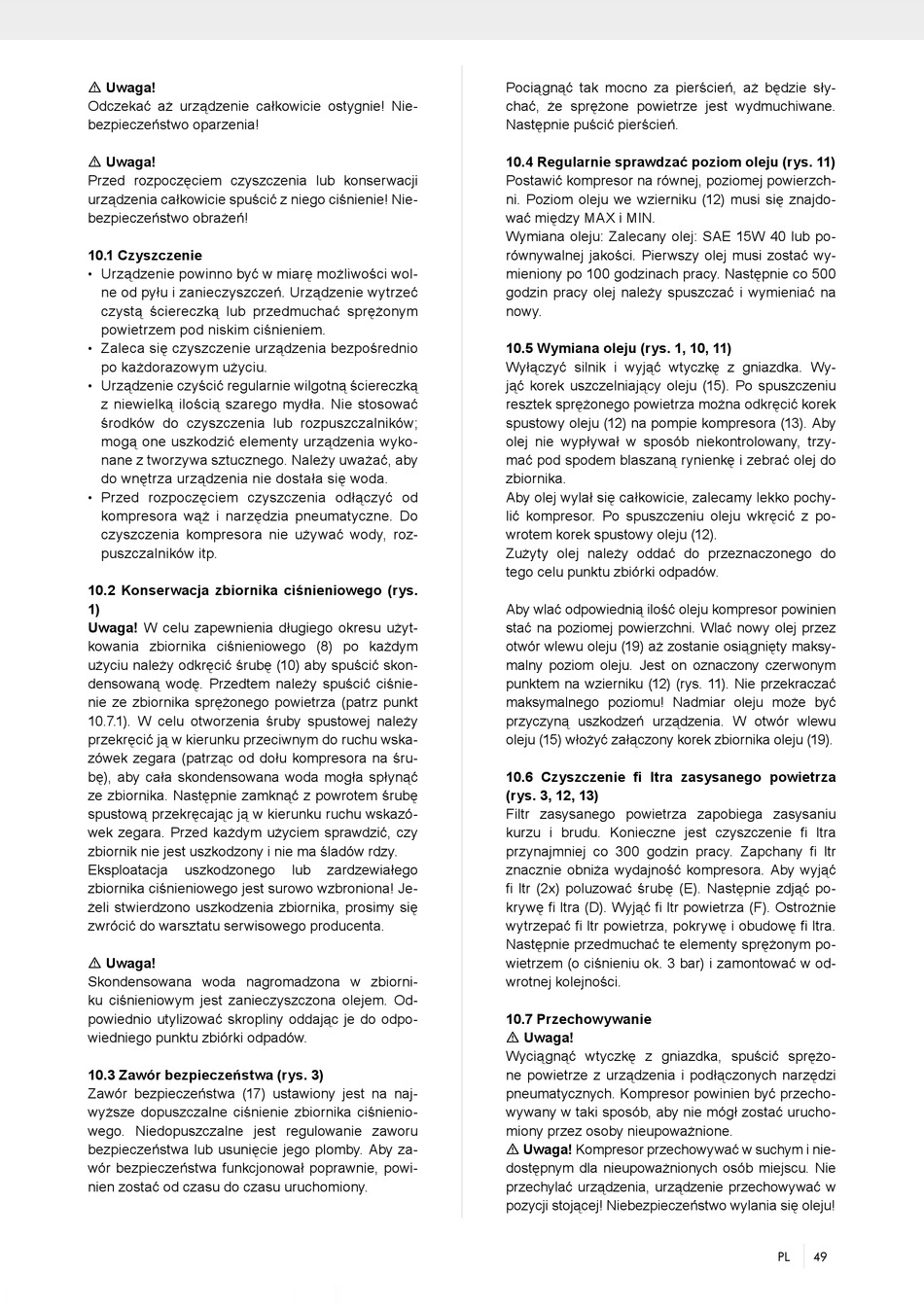

m Uwaga!
Odczekać aż urządzenie całkowicie ostygnie! Nie-
bezpieczeństwo oparzenia!
m Uwaga!
Przed rozpoczęciem czyszczenia lub konserwacji
urządzenia całkowicie spuścić z niego ciśnienie! Nie-
bezpieczeństwo obrażeń!
10.1 Czyszczenie
Urządzenie powinno być w miarę możliwości wol-
•
ne od pyłu i zanieczyszczeń. Urządzenie wytrzeć
czystą ściereczką lub przedmuchać sprężonym
powietrzem pod niskim ciśnieniem.
Zaleca się czyszczenie urządzenia bezpośrednio
•
po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną ściereczką
•
z niewielką ilością szarego mydła. Nie stosować
środków do czyszczenia lub rozpuszczalników;
mogą one uszkodzić elementy urządzenia wyko-
nane z tworzywa sztucznego. Należy uważać, aby
do wnętrza urządzenia nie dostała się woda.
Przed rozpoczęciem czyszczenia odłączyć od
•
kompresora wąż i narzędzia pneumatyczne. Do
czyszczenia kompresora nie używać wody, roz-
puszczalników itp.
10.2 Konserwacja zbiornika ciśnieniowego (rys.
1)
Uwaga! W celu zapewnienia długiego okresu użyt-
kowania zbiornika ciśnieniowego (8) po każdym
użyciu należy odkręcić śrubę (10) aby spuścić skon-
densowaną wodę. Przedtem należy spuścić ciśnie-
nie ze zbiornika sprężonego powietrza (patrz punkt
10.7.1). W celu otworzenia śruby spustowej należy
przekręcić ją w kierunku przeciwnym do ruchu wska-
zówek zegara (patrząc od dołu kompresora na śru-
bę), aby cała skondensowana woda mogła spłynąć
ze zbiornika. Następnie zamknąć z powrotem śrubę
spustową przekręcając ją w kierunku ruchu wskazó-
wek zegara. Przed każdym użyciem sprawdzić, czy
zbiornik nie jest uszkodzony i nie ma śladów rdzy.
Eksploatacja uszkodzonego
zbiornika ciśnieniowego jest surowo wzbroniona! Je-
żeli stwierdzono uszkodzenia zbiornika, prosimy się
zwrócić do warsztatu serwisowego producenta.
m Uwaga!
Skondensowana woda nagromadzona w zbiorni-
ku ciśnieniowym jest zanieczyszczona olejem. Od-
powiednio utylizować skropliny oddając je do odpo-
wiedniego punktu zbiórki odpadów.
10.3 Zawór bezpieczeństwa (rys. 3)
Zawór bezpieczeństwa (17) ustawiony jest na naj-
wyższe dopuszczalne ciśnienie zbiornika ciśnienio-
wego. Niedopuszczalne jest regulowanie zaworu
bezpieczeństwa lub usunięcie jego plomby. Aby za-
wór bezpieczeństwa funkcjonował poprawnie, powi-
nien zostać od czasu do czasu uruchomiony.
lub zardzewiałego
Pociągnąć tak mocno za pierścień, aż będzie sły-
chać, że sprężone powietrze jest wydmuchiwane.
Następnie puścić pierścień.
10.4 Regularnie sprawdzać poziom oleju (rys. 11)
Postawić kompresor na równej, poziomej powierzch-
ni. Poziom oleju we wzierniku (12) musi się znajdo-
wać między MAX i MIN.
Wymiana oleju: Zalecany olej: SAE 15W 40 lub po-
równywalnej jakości. Pierwszy olej musi zostać wy-
mieniony po 100 godzinach pracy. Następnie co 500
godzin pracy olej należy spuszczać i wymieniać na
nowy.
10.5 Wymiana oleju (rys. 1, 10, 11)
Wyłączyć silnik i wyjąć wtyczkę z gniazdka. Wy-
jąć korek uszczelniający oleju (15). Po spuszczeniu
resztek sprężonego powietrza można odkręcić korek
spustowy oleju (12) na pompie kompresora (13). Aby
olej nie wypływał w sposób niekontrolowany, trzy-
mać pod spodem blaszaną rynienkę i zebrać olej do
zbiornika.
Aby olej wylał się całkowicie, zalecamy lekko pochy-
lić kompresor. Po spuszczeniu oleju wkręcić z po-
wrotem korek spustowy oleju (12).
Zużyty olej należy oddać do przeznaczonego do
tego celu punktu zbiórki odpadów.
Aby wlać odpowiednią ilość oleju kompresor powinien
stać na poziomej powierzchni. Wlać nowy olej przez
otwór wlewu oleju (19) aż zostanie osiągnięty maksy-
malny poziom oleju. Jest on oznaczony czerwonym
punktem na wzierniku (12) (rys. 11). Nie przekraczać
maksymalnego poziomu! Nadmiar oleju może być
przyczyną uszkodzeń urządzenia. W otwór wlewu
oleju (15) włożyć załączony korek zbiornika oleju (19).
10.6 Czyszczenie fi ltra zasysanego powietrza
(rys. 3, 12, 13)
Filtr zasysanego powietrza zapobiega zasysaniu
kurzu i brudu. Konieczne jest czyszczenie fi ltra
przynajmniej co 300 godzin pracy. Zapchany fi ltr
znacznie obniża wydajność kompresora. Aby wyjąć
fi ltr (2x) poluzować śrubę (E). Następnie zdjąć po-
krywę fi ltra (D). Wyjąć fi ltr powietrza (F). Ostrożnie
wytrzepać fi ltr powietrza, pokrywę i obudowę fi ltra.
Następnie przedmuchać te elementy sprężonym po-
wietrzem (o ciśnieniu ok. 3 bar) i zamontować w od-
wrotnej kolejności.
10.7 Przechowywanie
m Uwaga!
Wyciągnąć wtyczkę z gniazdka, spuścić sprężo-
ne powietrze z urządzenia i podłączonych narzędzi
pneumatycznych. Kompresor powinien być przecho-
wywany w taki sposób, aby nie mógł zostać urucho-
miony przez osoby nieupoważnione.
m Uwaga! Kompresor przechowywać w suchym i nie-
dostępnym dla nieupoważnionych osób miejscu. Nie
przechylać urządzenia, urządzenie przechowywać w
pozycji stojącej! Niebezpieczeństwo wylania się oleju!
PL 49
