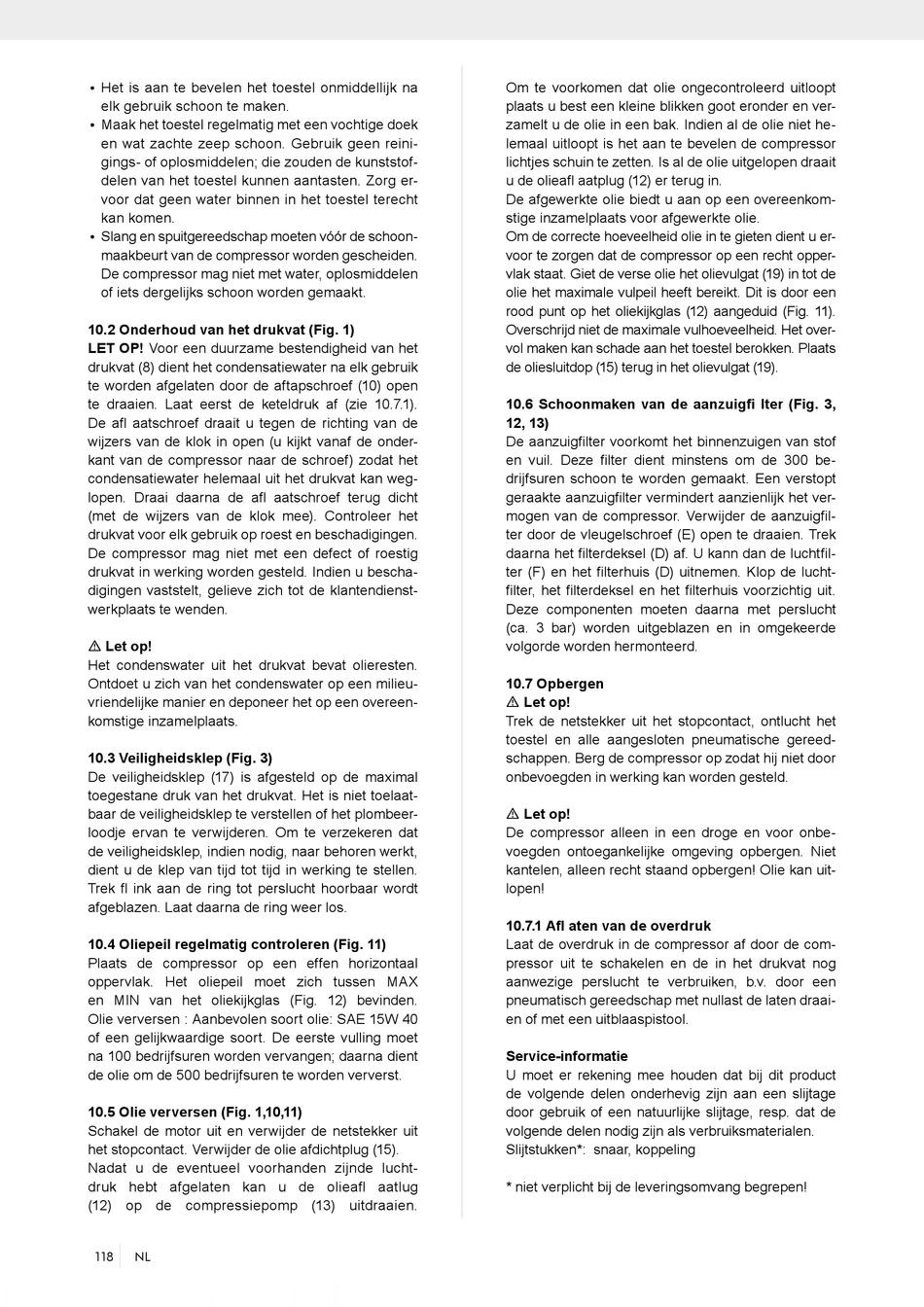

Scheppach HC52dc Originalanleitung Seite 118

Het is aan te bevelen het toestel onmiddellijk na
•
elk gebruik schoon te maken.
Maak het toestel regelmatig met een vochtige doek
•
en wat zachte zeep schoon. Gebruik geen reini-
gings- of oplosmiddelen; die zouden de kunststof-
delen van het toestel kunnen aantasten. Zorg er-
voor dat geen water binnen in het toestel terecht
kan komen.
Slang en spuitgereedschap moeten vóór de schoon-
•
maakbeurt van de compressor worden gescheiden.
De compressor mag niet met water, oplosmiddelen
of iets dergelijks schoon worden gemaakt.
10.2 Onderhoud van het drukvat (Fig. 1)
LET OP! Voor een duurzame bestendigheid van het
drukvat (8) dient het condensatiewater na elk gebruik
te worden afgelaten door de aftapschroef (10) open
te draaien. Laat eerst de keteldruk af (zie 10.7.1).
De afl aatschroef draait u tegen de richting van de
wijzers van de klok in open (u kijkt vanaf de onder-
kant van de compressor naar de schroef) zodat het
condensatiewater helemaal uit het drukvat kan weg-
lopen. Draai daarna de afl aatschroef terug dicht
(met de wijzers van de klok mee). Controleer het
drukvat voor elk gebruik op roest en beschadigingen.
De compressor mag niet met een defect of roestig
drukvat in werking worden gesteld. Indien u bescha-
digingen vaststelt, gelieve zich tot de klantendienst-
werkplaats te wenden.
m Let op!
Het condenswater uit het drukvat bevat olieresten.
Ontdoet u zich van het condenswater op een milieu-
vriendelijke manier en deponeer het op een overeen-
komstige inzamelplaats.
10.3 Veiligheidsklep (Fig. 3)
De veiligheidsklep (17) is afgesteld op de maximal
toegestane druk van het drukvat. Het is niet toelaat-
baar de veiligheidsklep te verstellen of het plombeer-
loodje ervan te verwijderen. Om te verzekeren dat
de veiligheidsklep, indien nodig, naar behoren werkt,
dient u de klep van tijd tot tijd in werking te stellen.
Trek fl ink aan de ring tot perslucht hoorbaar wordt
afgeblazen. Laat daarna de ring weer los.
10.4 Oliepeil regelmatig controleren (Fig. 11)
Plaats de compressor op een effen horizontaal
oppervlak. Het oliepeil moet zich tussen MAX
en MIN van het oliekijkglas (Fig. 12) bevinden.
Olie verversen : Aanbevolen soort olie: SAE 15W 40
of een gelijkwaardige soort. De eerste vulling moet
na 100 bedrijfsuren worden vervangen; daarna dient
de olie om de 500 bedrijfsuren te worden ververst.
10.5 Olie verversen (Fig. 1,10,11)
Schakel de motor uit en verwijder de netstekker uit
het stopcontact. Verwijder de olie afdichtplug (15).
Nadat u de eventueel voorhanden zijnde lucht-
druk hebt afgelaten kan u de olieafl aatlug
(12) op de compressiepomp (13) uitdraaien.
118 NL
Om te voorkomen dat olie ongecontroleerd uitloopt
plaats u best een kleine blikken goot eronder en ver-
zamelt u de olie in een bak. Indien al de olie niet he-
lemaal uitloopt is het aan te bevelen de compressor
lichtjes schuin te zetten. Is al de olie uitgelopen draait
u de olieafl aatplug (12) er terug in.
De afgewerkte olie biedt u aan op een overeenkom-
stige inzamelplaats voor afgewerkte olie.
Om de correcte hoeveelheid olie in te gieten dient u er-
voor te zorgen dat de compressor op een recht opper-
vlak staat. Giet de verse olie het olievulgat (19) in tot de
olie het maximale vulpeil heeft bereikt. Dit is door een
rood punt op het oliekijkglas (12) aangeduid (Fig. 11).
Overschrijd niet de maximale vulhoeveelheid. Het over-
vol maken kan schade aan het toestel berokken. Plaats
de oliesluitdop (15) terug in het olievulgat (19).
10.6 Schoonmaken van de aanzuigfi lter (Fig. 3,
12, 13)
De aanzuigfilter voorkomt het binnenzuigen van stof
en vuil. Deze filter dient minstens om de 300 be-
drijfsuren schoon te worden gemaakt. Een verstopt
geraakte aanzuigfilter vermindert aanzienlijk het ver-
mogen van de compressor. Verwijder de aanzuigfil-
ter door de vleugelschroef (E) open te draaien. Trek
daarna het filterdeksel (D) af. U kann dan de luchtfil-
ter (F) en het filterhuis (D) uitnemen. Klop de lucht-
filter, het filterdeksel en het filterhuis voorzichtig uit.
Deze componenten moeten daarna met perslucht
(ca. 3 bar) worden uitgeblazen en in omgekeerde
volgorde worden hermonteerd.
10.7 Opbergen
m Let op!
Trek de netstekker uit het stopcontact, ontlucht het
toestel en alle aangesloten pneumatische gereed-
schappen. Berg de compressor op zodat hij niet door
onbevoegden in werking kan worden gesteld.
m Let op!
De compressor alleen in een droge en voor onbe-
voegden ontoegankelijke omgeving opbergen. Niet
kantelen, alleen recht staand opbergen! Olie kan uit-
lopen!
10.7.1 Afl aten van de overdruk
Laat de overdruk in de compressor af door de com-
pressor uit te schakelen en de in het drukvat nog
aanwezige perslucht te verbruiken, b.v. door een
pneumatisch gereedschap met nullast de laten draai-
en of met een uitblaaspistool.
Service-informatie
U moet er rekening mee houden dat bij dit product
de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de
volgende delen nodig zijn als verbruiksmaterialen.
Slijtstukken*: snaar, koppeling
* niet verplicht bij de leveringsomvang begrepen!
