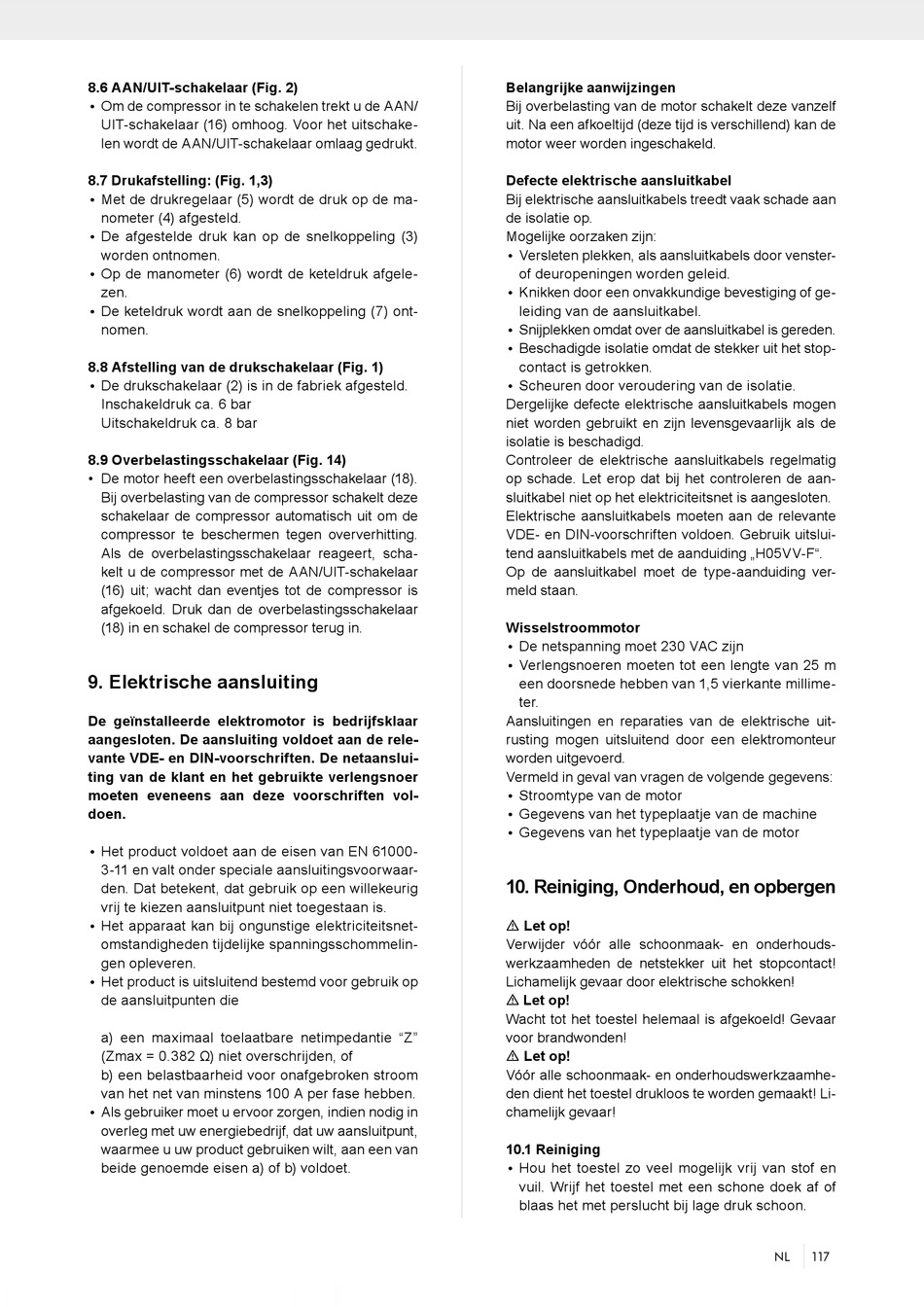

8.6 AAN/UIT-schakelaar (Fig. 2)
Om de compressor in te schakelen trekt u de AAN/
•
UIT-schakelaar (16) omhoog. Voor het uitschake-
len wordt de AAN/UIT-schakelaar omlaag gedrukt.
8.7 Drukafstelling: (Fig. 1,3)
Met de drukregelaar (5) wordt de druk op de ma-
•
nometer (4) afgesteld.
De afgestelde druk kan op de snelkoppeling (3)
•
worden ontnomen.
Op de manometer (6) wordt de keteldruk afgele-
•
zen.
De keteldruk wordt aan de snelkoppeling (7) ont-
•
nomen.
8.8 Afstelling van de drukschakelaar (Fig. 1)
De drukschakelaar (2) is in de fabriek afgesteld.
•
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar
8.9 Overbelastingsschakelaar (Fig. 14)
• De motor heeft een overbelastingsschakelaar (18).
Bij overbelasting van de compressor schakelt deze
schakelaar de compressor automatisch uit om de
compressor te beschermen tegen oververhitting.
Als de overbelastingsschakelaar reageert, scha-
kelt u de compressor met de AAN/UIT-schakelaar
(16) uit; wacht dan eventjes tot de compressor is
afgekoeld. Druk dan de overbelastingsschakelaar
(18) in en schakel de compressor terug in.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften vol-
doen.
Het product voldoet aan de eisen van EN 61000-
•
3-11 en valt onder speciale aansluitingsvoorwaar-
den. Dat betekent, dat gebruik op een willekeurig
vrij te kiezen aansluitpunt niet toegestaan is.
Het apparaat kan bij ongunstige elektriciteitsnet-
•
omstandigheden tijdelijke spanningsschommelin-
gen opleveren.
Het product is uitsluitend bestemd voor gebruik op
•
de aansluitpunten die
a) een maximaal toelaatbare netimpedantie "Z"
(Zmax = 0.382 Ω) niet overschrijden, of
b) een belastbaarheid voor onafgebroken stroom
van het net van minstens 100 A per fase hebben.
Als gebruiker moet u ervoor zorgen, indien nodig in
•
overleg met uw energiebedrijf, dat uw aansluitpunt,
waarmee u uw product gebruiken wilt, aan een van
beide genoemde eisen a) of b) voldoet.
Belangrijke aanwijzingen
Bij overbelasting van de motor schakelt deze vanzelf
uit. Na een afkoeltijd (deze tijd is verschillend) kan de
motor weer worden ingeschakeld.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
Versleten plekken, als aansluitkabels door venster-
•
of deuropeningen worden geleid.
Knikken door een onvakkundige bevestiging of ge-
•
leiding van de aansluitkabel.
Snijplekken omdat over de aansluitkabel is gereden.
•
Beschadigde isolatie omdat de stekker uit het stop-
•
contact is getrokken.
Scheuren door veroudering van de isolatie.
•
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de
isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig
op schade. Let erop dat bij het controleren de aan-
sluitkabel niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante
VDE- en DIN-voorschriften voldoen. Gebruik uitslui-
tend aansluitkabels met de aanduiding „H05VV-F".
Op de aansluitkabel moet de type-aanduiding ver-
meld staan.
Wisselstroommotor
De netspanning moet 230 VAC zijn
•
Verlengsnoeren moeten tot een lengte van 25 m
•
een doorsnede hebben van 1,5 vierkante millime-
ter.
Aansluitingen en reparaties van de elektrische uit-
rusting mogen uitsluitend door een elektromonteur
worden uitgevoerd.
Vermeld in geval van vragen de volgende gegevens:
Stroomtype van de motor
•
Gegevens van het typeplaatje van de machine
•
Gegevens van het typeplaatje van de motor
•

10. Reiniging, Onderhoud, en opbergen

m Let op!
Verwijder vóór alle schoonmaak- en onderhouds-
werkzaamheden de netstekker uit het stopcontact!
Lichamelijk gevaar door elektrische schokken!
m Let op!
Wacht tot het toestel helemaal is afgekoeld! Gevaar
voor brandwonden!
m Let op!
Vóór alle schoonmaak- en onderhoudswerkzaamhe-
den dient het toestel drukloos te worden gemaakt! Li-
chamelijk gevaar!
10.1 Reiniging
Hou het toestel zo veel mogelijk vrij van stof en
•
vuil. Wrijf het toestel met een schone doek af of
blaas het met perslucht bij lage druk schoon.
