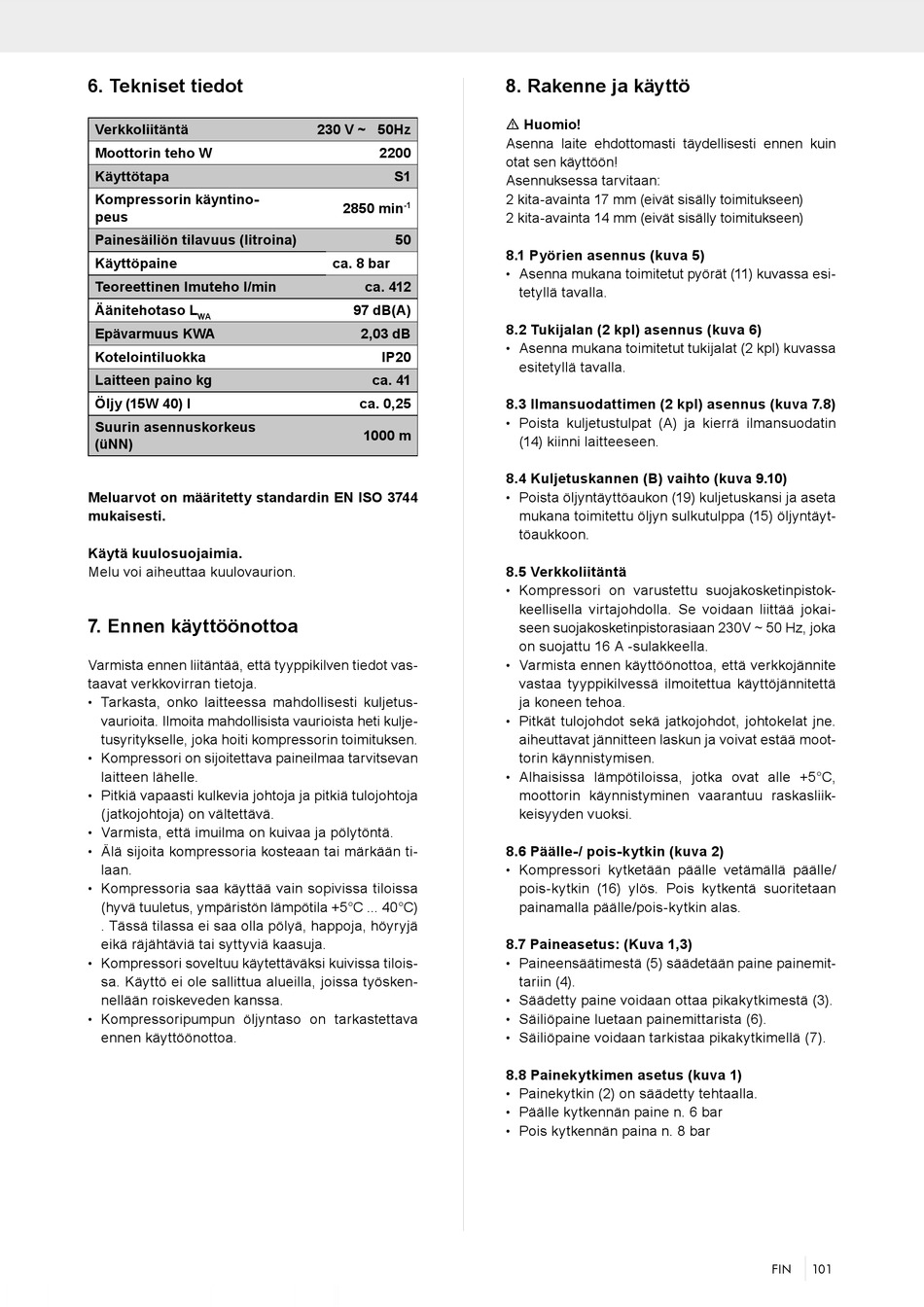

6. Tekniset tiedot

Verkkoliitäntä
Moottorin teho W
Käyttötapa
Kompressorin käyntino-
peus
Painesäiliön tilavuus (litroina)
Käyttöpaine
Teoreettinen Imuteho l/min
Äänitehotaso L
WA
Epävarmuus KWA
Kotelointiluokka
Laitteen paino kg
Öljy (15W 40) l
Suurin asennuskorkeus
(üNN)
Meluarvot on määritetty standardin EN ISO 3744
mukaisesti.
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovaurion.
7. Ennen käyttöönottoa
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
Tarkasta, onko laitteessa mahdollisesti kuljetus-
•
vaurioita. Ilmoita mahdollisista vaurioista heti kulje-
tusyritykselle, joka hoiti kompressorin toimituksen.
Kompressori on sijoitettava paineilmaa tarvitsevan
•
laitteen lähelle.
• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja
(jatkojohtoja) on vältettävä.
Varmista, että imuilma on kuivaa ja pölytöntä.
•
Älä sijoita kompressoria kosteaan tai märkään ti-
•
laan.
Kompressoria saa käyttää vain sopivissa tiloissa
•
(hyvä tuuletus, ympäristön lämpötila +5°C ... 40°C)
. Tässä tilassa ei saa olla pölyä, happoja, höyryjä
eikä räjähtäviä tai syttyviä kaasuja.
Kompressori soveltuu käytettäväksi kuivissa tilois-
•
sa. Käyttö ei ole sallittua alueilla, joissa työsken-
nellään roiskeveden kanssa.
Kompressoripumpun öljyntaso on tarkastettava
•
ennen käyttöönottoa.
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 8 bar
ca. 412
97 dB(A)
2,03 dB
IP20
ca. 41
ca. 0,25
1000 m
8. Rakenne ja käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
Asennuksessa tarvitaan:
2 kita-avainta 17 mm (eivät sisälly toimitukseen)
2 kita-avainta 14 mm (eivät sisälly toimitukseen)
8.1 Pyörien asennus (kuva 5)
Asenna mukana toimitetut pyörät (11) kuvassa esi-
•
tetyllä tavalla.
8.2 Tukijalan (2 kpl) asennus (kuva 6)
Asenna mukana toimitetut tukijalat (2 kpl) kuvassa
•
esitetyllä tavalla.
8.3 Ilmansuodattimen (2 kpl) asennus (kuva 7.8)
• Poista kuljetustulpat (A) ja kierrä ilmansuodatin
(14) kiinni laitteeseen.
8.4 Kuljetuskannen (B) vaihto (kuva 9.10)
Poista öljyntäyttöaukon (19) kuljetuskansi ja aseta
•
mukana toimitettu öljyn sulkutulppa (15) öljyntäyt-
töaukkoon.
8.5 Verkkoliitäntä
Kompressori on varustettu suojakosketinpistok-
•
keellisella virtajohdolla. Se voidaan liittää jokai-
seen suojakosketinpistorasiaan 230V ~ 50 Hz, joka
on suojattu 16 A -sulakkeella.
Varmista ennen käyttöönottoa, että verkkojännite
•
vastaa tyyppikilvessä ilmoitettua käyttöjännitettä
ja koneen tehoa.
Pitkät tulojohdot sekä jatkojohdot, johtokelat jne.
•
aiheuttavat jännitteen laskun ja voivat estää moot-
torin käynnistymisen.
Alhaisissa lämpötiloissa, jotka ovat alle +5°C,
•
moottorin käynnistyminen vaarantuu raskasliik-
keisyyden vuoksi.
8.6 Päälle-/ pois-kytkin (kuva 2)
Kompressori kytketään päälle vetämällä päälle/
•
pois-kytkin (16) ylös. Pois kytkentä suoritetaan
painamalla päälle/pois-kytkin alas.
8.7 Paineasetus: (Kuva 1,3)
Paineensäätimestä (5) säädetään paine painemit-
•
tariin (4).
Säädetty paine voidaan ottaa pikakytkimestä (3).
•
Säiliöpaine luetaan painemittarista (6).
•
Säiliöpaine voidaan tarkistaa pikakytkimellä (7).
•
8.8 Painekytkimen asetus (kuva 1)
Painekytkin (2) on säädetty tehtaalla.
•
Päälle kytkennän paine n. 6 bar
•
Pois kytkennän paina n. 8 bar
•
FIN 101
