7 Betrieb mit Motorsteuerung
− internes Potentiometer zur Drehzahleinstellung
− analoger Spannungseingang 0 – 10 V ist auf die Schraubklemmen
− Fehler-Ausgang mit LED zur Steuerungsüberwachung.
Bei der Inbetriebnahme mit der Motorsteuerung S-HV beachten Sie die
Achtung
beiliegende technische Beschreibung!
Ohne Motorsteuerung ist die Mikrozahnringpumpe nicht in Betrieb zu
Achtung
nehmen!
Connector C
Ready/Error
Monitor n
Monitor I
-Set Value
+Set Value
-15V, 20mA 16
GND, Signal 15
+15V,20mA 14
Connector B
Enable
Hall C
Hall B
Hall A
GND, Signal 9
Encoder B
Encoder A
+5V,100mA 6
Connector A
GND, Power 5
+Vcc
Motor C
Motor B
Motor A
Bild 15

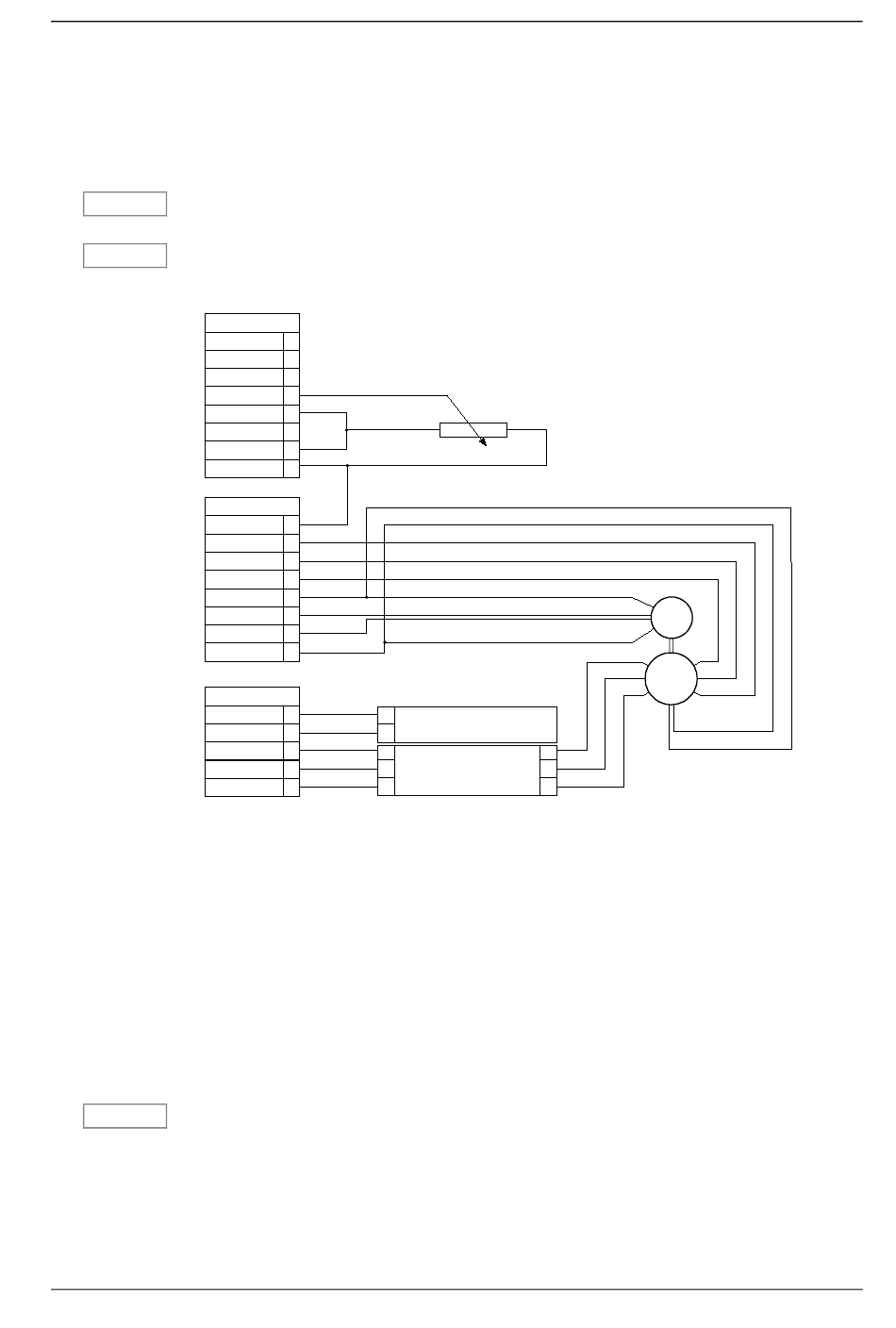

Beschaltung der Steuerung S-HV für die Mikrozahnringpumpe mzr-7208 mit Potentiometer
Inbetriebnahme
1. Schließen Sie die beiden Kabel des Pumpenmotors an die Steckverbinder
2. Schließen Sie das mitgelieferte Drosselmodul in den Leitungen der
Bei niedrigen Drehzahlen oder häufigen Stillstand kann sich der Antrieb der
Achtung
Mikrozahnringpumpe mzr-7208 stark erwärmen! Durch Einbau des
Drosselmoduls mit den zusätzlichen Speicherdrosseln in jeder Phase der
Motorwicklung kann die Erwärmung des Antriebes reduziert werden.
3. Stecken Sie die Jumper J2, J5, J6 und J7 für die Betriebsart Encoder.
