5.3.1 Elektrisches Heizmodul
Das Heizmodul erlaubt die aktive Heizung des Pumpenkopfes bis maximal
150 °C Einsatztemperatur. Das Heizmodul besteht aus einer Heizmanschette,
die den Pumpenkopf umgibt sowie einem Thermoelement Typ J, das je nach
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. An einem
zusätzlich lieferbaren Heizregelgerät kann die Temperatur des Pumpenkopfes
eingestellt werden.
Anschlusskabel
Düsenheizband

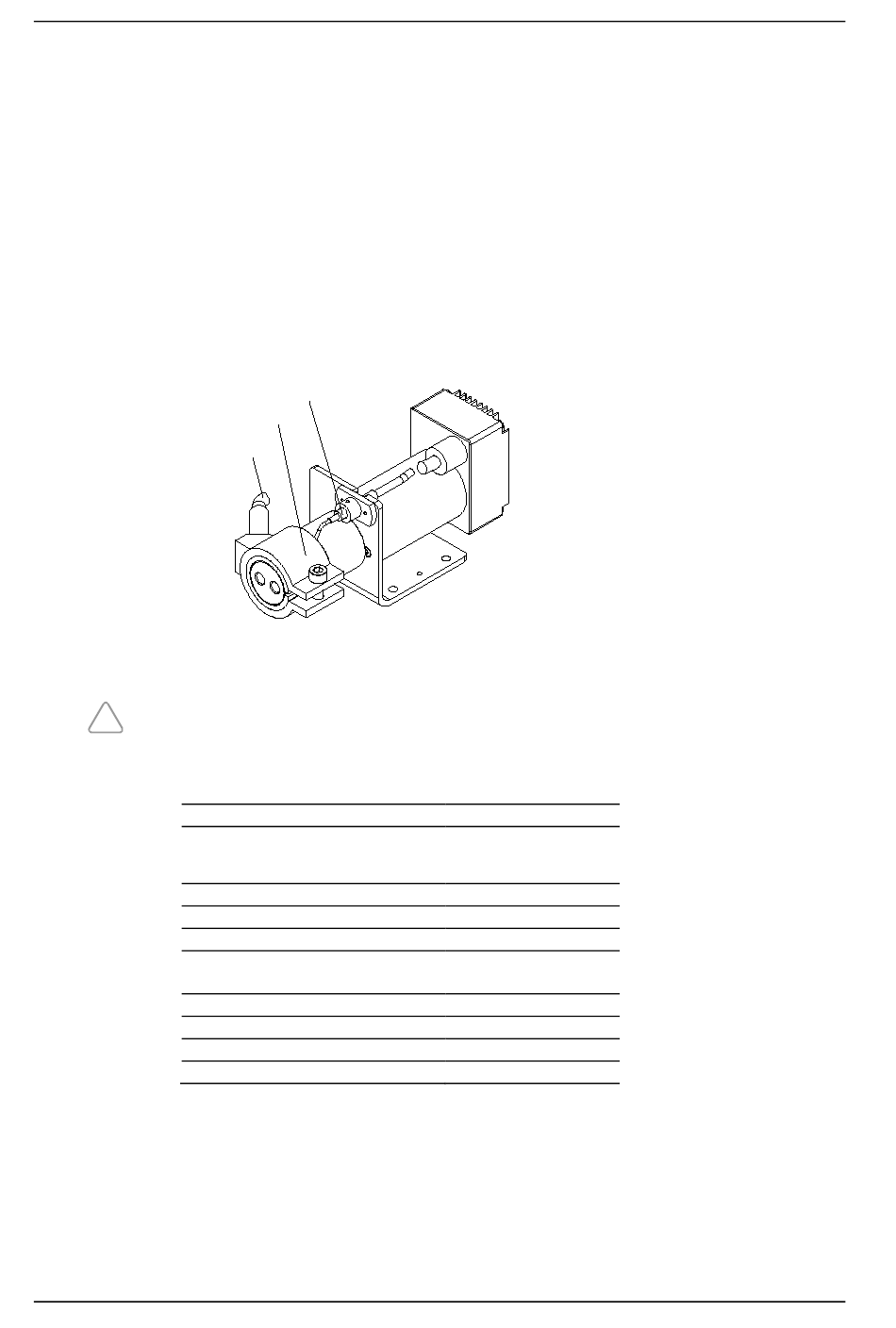

Bild 11
Mikrozahnringpumpe mit Heizmodul (Abbildung am Beispiel der mzr-4605)
Beachten Sie vor dem elektrischen Anschluss von Düsenheizband und
!
Thermoelement die technischen Daten!
Thermoelement
Typ
Thermoelement
Temperaturmessbereich
Durchmesser Fühlerspitze
Werkstoff
Düsenheizband
Spannung
Leistung
Durchmesser
Breite
Tabelle 16
Technische Daten des Heizmoduls
22
Thermoelement
Düsenheizband
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-7208, mzr-7208X1
MT-1,5
Typ J (Fe-CuNi IEC 584)
alternativ:
Typ L (Fe-CuNi DIN 43710
0 bis 400 °C
1,5 mm
V4A (1.4541)
mzr-7208
230 VAC
240 W
35 mm
40 mm
