5 Optionale Ergänzungsmodule
5.3.2 Fluidisches Heiz- und Kühlmodul
Das fluidisches Heiz- und Kühlmodul erlaubt die aktive Heizung und Kühlung
des Pumpenkopfes in einem Betriebstemperaturbereich von –20°C bis maximal
150°C. Das Modul besteht aus einem durchströmbaren Doppelmantel, der den
Pumpenkopf umgibt, sowie einem Thermoelement Typ J, das je nach
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als
Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im
Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller
HNP Mikrosysteme. Die Fluidanschlüsse 2 x G1/8" sind um 45° versetzt. Der
Wärmeträgereinlass ist der hintere (schräg stehend) und der
Wärmeträgerauslass der vordere Anschluss (siehe Bild 12).
Wärmeträger-
einlass
Fluid-
einlass (S)

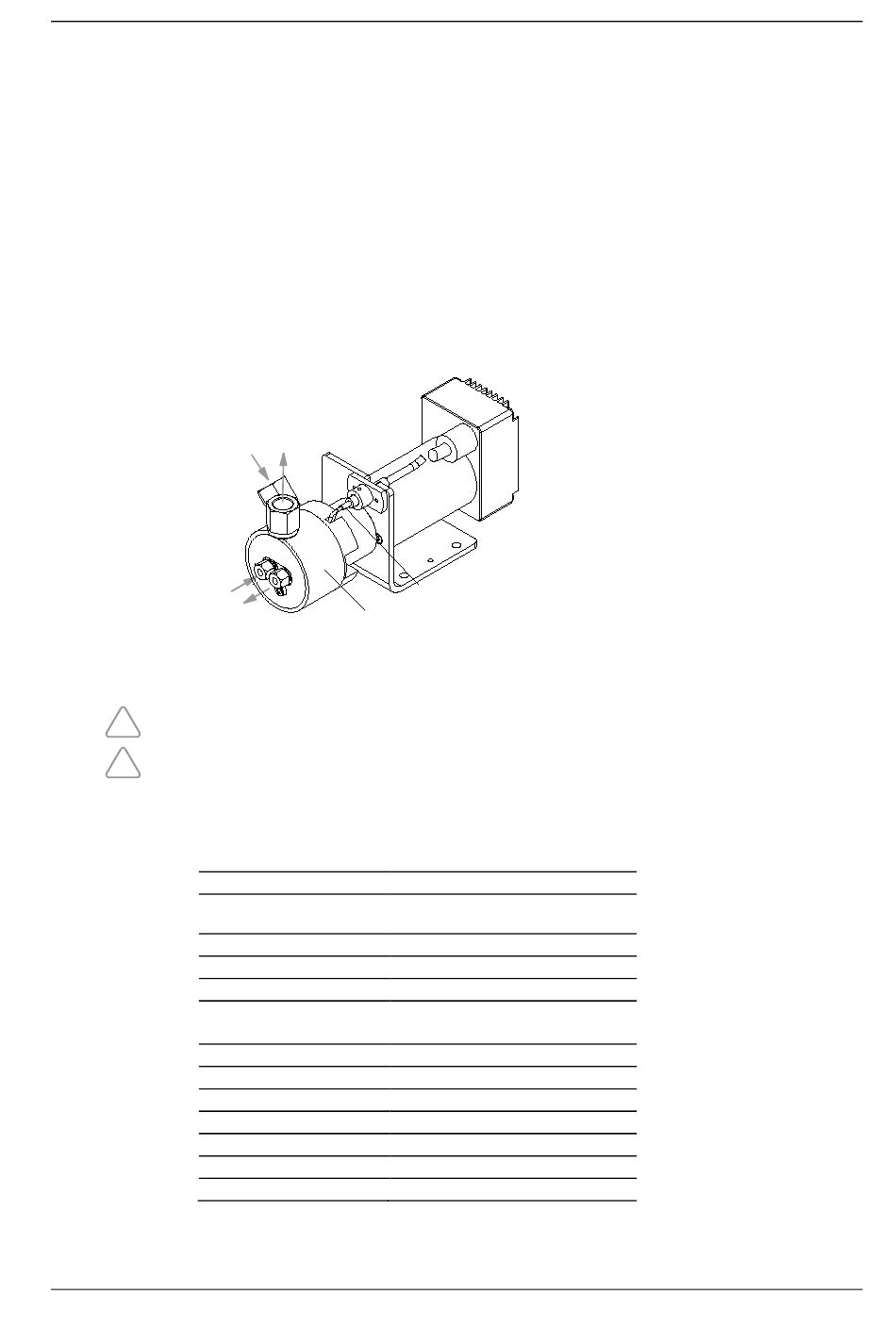

Bild 12
Mikrozahnringpumpe mit fluidischen Heiz- und Kühlmodul (Darstellung mit mzr-2905)
Das Heizmodul ist nicht für den Einsatz im EEx-Bereich zugelassen!
!
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
20 bar nicht überschreitet.
Thermoelement
Typ
Thermoelement
Temperaturmessbereich
Durchmesser Fühlerspitze
Werkstoff
Doppelmantel
Länge
Durchmesser
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druck
Durchfluss
Tabelle 17
Technische Daten des fluidischen Heiz- und Kühlmoduls
Ausgabe: September 2018
Wärmeträger-
auslass
Fluid-
auslass (D)
Doppelmantel
MT-1,5
Typ J (Fe-CuNi IEC 584) alternativ:
Typ L (Fe-CuNi DIN 43710
0 bis 400 °C
1,5 mm
1.4541
mzr-7208
45,5 mm
48,3 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
Technische Änderungen ohne Vorankündigung vorbehalten.
Thermoelement
Betriebsanleitung mzr-7208, mzr-7208X1
