5 Optionale Ergänzungsmodule
Pumpenwelle
Fluideinlass
Fluidauslass

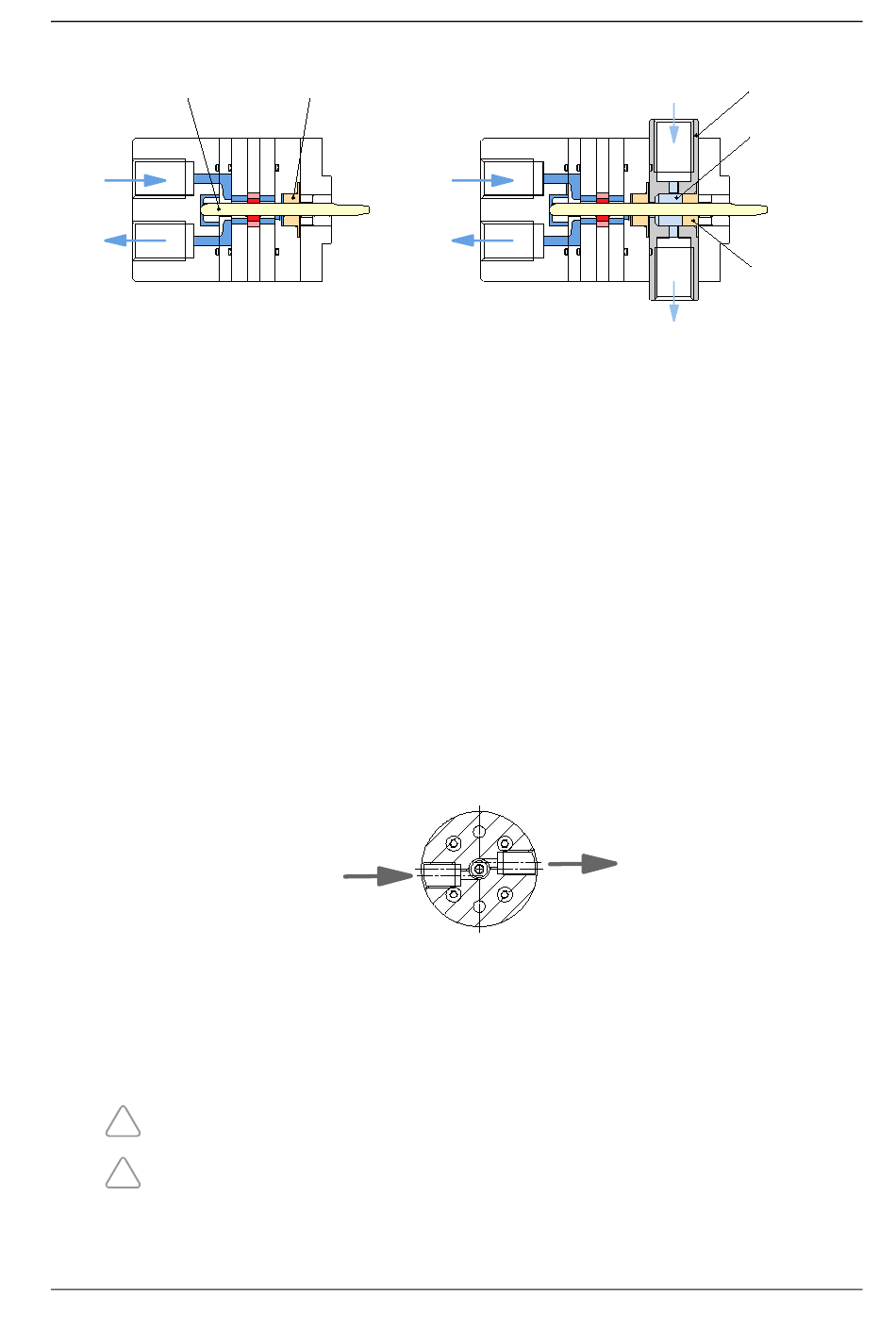

Bild 7
Pumpenkopf ohne Sperrdichtungsmodul
Betrieb mit Sperrdichtung
Als Sperrmedium sollten nur solche Medien ausgewählt werden, mit denen das
zu fördernde Medium unproblematisch verdünnt werden kann, d.h. keine
Medien, die eine chemische Reaktion mit dem zu fördernden Medium
eingehen. Der Kunde bestimmt selbst die Art des Sperrmediums.
Die Befüllung der Sperrkammer über den Fluideinlass muss mit viel Sorgfalt
hinsichtlich der Entlüftung geschehen. Hierfür stehen die zwei um 180°
versetzten Anschlüsse mit 1/4"–28 UNF Gewinde zur Verfügung. Die
Anschlüsse sind leicht nach unten bzw. nach oben versetzt, um das Entlüften
der Sperrkammer zu erleichtern (siehe Bild 8). Die Sperrkammer wird vom
unten liegenden Fluidanschluss aus befüllt. Dabei sollte solange Sperrmedium
nachgefüllt werden, bis aus dem jeweils anderen vollständig geöffneten
Fluidanschluss, blasenfreies Sperrmedium austritt. Jetzt ist der Fluidauslass mit
einer Verschlussschraube zu verschließen.
Sperrmediumeinlass
Bild 8
Schnittdarstellung des Sperrdichtungsmoduls
Zur Bevorratung des Sperrmediums kann eine Kartusche eingesetzt werden. Bei
erhöhten Anforderungen kann die Sperrdichtung mit Vordruck beaufschlagt
und auch gespült werden.
Bitte achten Sie darauf, dass immer genügend Sperrmedium vorhanden ist, um
!
einen Luft- und Feuchtigkeitseintritt in die Pumpe zu vermeiden.
Falls das Sperrdichtungsmodul leer ist, ist die Pumpe sofort still zu setzen, um
!
einen Trockenlauf der Wellendichtung zu verhindern und einen Betriebsausfall
zu vermeiden.
Ausgabe: September 2018
Wellendichtring
Pumpenkopf mit Sperrdichtungsmodul
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7208, mzr-7208X1
Sperrdichtungs-
Sperrmediumeinlass
modul
Sperrdichtungs-
kammmer
Sperrmediumauslass
Sperrmediumauslass
Wellendichtring
Sperrdichtung
19
