6 Aufbau / Installation
1. Gewinde der Einschraubverschraubung mit 2-3 Lagen Teflonband
Reinigen Sie Innen- und
Außengewinde rückstandsfrei.
Das Dichtungsband sollte das
Gewinde ca. 2 mal (720°)
umschließen.

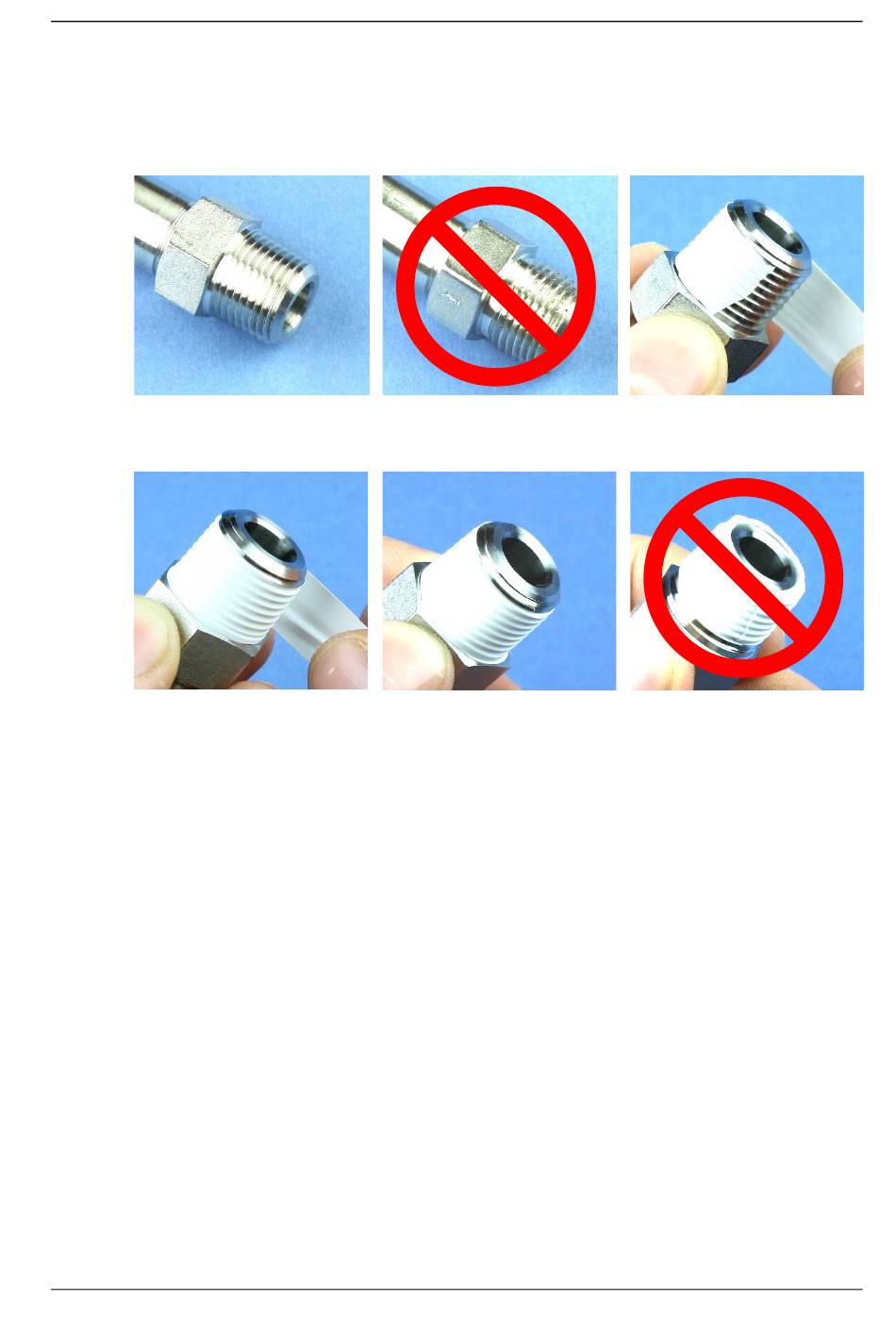

Tabelle 19
Montagehinweise Teflonband
2. Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen
3. Rohr bzw. Schlauch (Schlauch immer mit Stützhülse) in die
4. Stellen Sie vor dem Betrieb in jedem Fall die Medienversorgung der Pumpe
Ausgabe: September 2018
umwickeln (siehe Tabelle 19) und in das NPT-Gewinde schrauben. Zunächst
handfest, dann mit einem Schraubenschlüssel ½ - ¾ Umdrehung anziehen.
Vergewissern Sie sich, dass die
Gewinde keine Schlagstellen oder
Verformungen aufweisen.
Schneiden Sie das Band ab und
ziehen Sie das freie Ende straff
um das Gewinde, so dass es fest
anliegt.
Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen,
müssen die Rohre nach der spanenden Bearbeitung sorgfältig von allem
anhaftenden Schmutz gereinigt und gründlich gespült werden. Der kleinste
Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe führen.
Rohrverschraubung stecken und handfest anziehen. Anschließend mit
einem Schraubenschlüssel 1¼ Umdrehungen nachziehen. Dabei mit einem
zweiten Schraubenschlüssel an der Einschraubverschraubung gegenhalten.
sicher, um einen Trockenlauf zu verhindern.
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7208, mzr-7208X1
Wickeln Sie, beginnend mit dem
2. Gewindegang das Dichtungsband
im Uhrzeigersinn um das Gewinde.
Das PTFE-Band darf nicht über dem
Gewinde hervorstehen, da es reißen
und Reste in das System gelangen
könnten.
