7 Betrieb mit Motorsteuerung
Inbetriebnahme
externe
Spannungsquelle
24 V DC / 5 A
Schalter S1
Drehzahlstellung

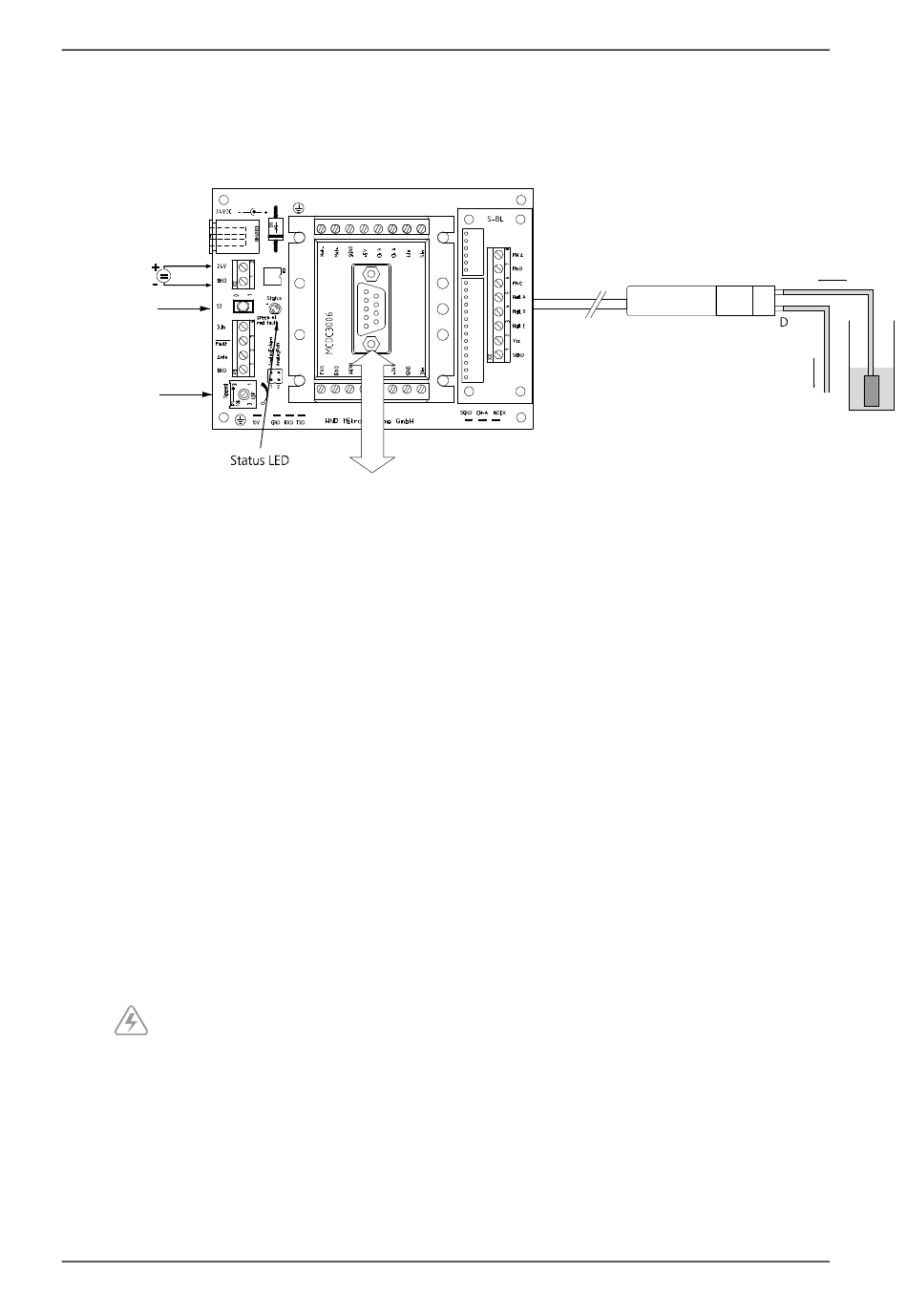

Bild 20
Anschluss der Mikrozahnringpumpe mzr-7208X1 an die Steuerung S-BL
Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da
ansonsten die Elektronik zerstört wird.
Hinweise:
− Mit dem Potentiometer kann die Drehzahl der Mikrozahnringpumpe
eingestellt werden, ohne dass die serielle Schnittstelle angeschlossen sein
muss.
40
serielle
Schnittstelle
des PC
1. Schließen Sie die Kabel des Pumpenmotors an den 8poligen
Anschlussklemmen der Steuerung S-BL an. Die Anschlussbelegung zur
Steuerung S-BL ist in Kapitel 1.7 enthalten.
2. Verbinden Sie den RS-232-Anschluss der MCBL3006S mit einer freien
seriellen Schnittstelle eines PC. Verwenden Sie hierfür das mitgelieferte
9-polige Nullmodem-Kabel.
3. Drehen Sie das Potentiometer auf der Steuerung S-BL in die Nullstellung
durch Drehen im Uhrzeigersinn in den rechten Anschlag.
4. Schließen die Versorgungsspannung von 24 VDC an. Der Anschluss
kann über die integrierte DIN Buchse oder alternativ über die zweipolige
Schraubklemme (24 V = »+«; GND = »-«) erfolgen..
5. Die Installation der mitgelieferten Software »Motion Manager« ist in
Kapitel 9 beschrieben.
