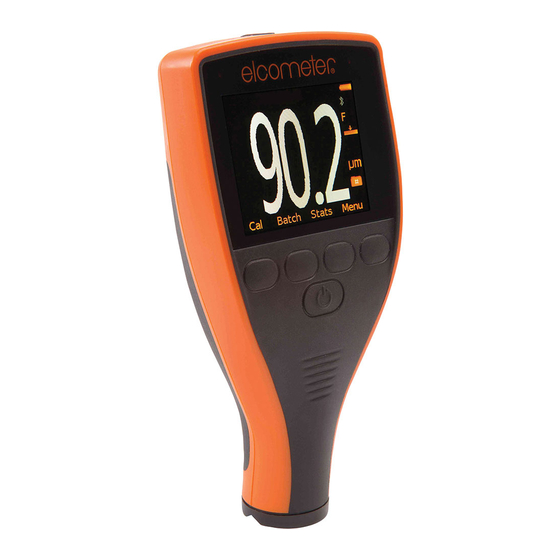

Elcometer 456 Bedienungsanleitung
Schichtdickenmessgerät
Vorschau ausblenden
Andere Handbücher für 456:
- Bedienungsanleitung (112 Seiten) ,
- Kurzanleitung (72 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elcometer 456
Inhaltszusammenfassung für Elcometer 456
- Seite 33 Bedienungsanleitung Elcometer 456 Schichtdickenmessgerät www.elcometer.com...
- Seite 34 Rechtliche Hinweise und behördliche Informationen de-15 Im Zweifelsfall hat immer die Originalanleitung auf Englisch Vorrang. Das Elcometer 456 gibt es in drei Ausführungen. Diese Anleitung bezieht sich auf das Modell T. Wo relevant werden Verweisungen auf die Modelle B und S vorgenommen. Geräteabmessungen: 140 x 720 x 450mm (5,51 x 2,83 x 1,77").
-
Seite 35: Geräteüberblick
Multifunktional programmierte Tasten AN/AUS - Taste Integrierte Sonde / Externer Sondenanschluss USB Datenausgangsanschluss (unter dem Deckel) Batteriefach (¼-Umdrehung zum Öffnen/Schliessen) Handschlaufenverbindung 2 VERPACKUNGSINHALT Elcometer 456 Schichtdickenmessgerät Kalbrierfolien (bei Geräten mit integrierter Sonde) Handschlaufe Schutztasche (B, S & T Modelle) ... -
Seite 36: Nutzung Des Gerätes
Um sicherzustellen, dass die Firmware Ihres Messgerätes, d.h. die Gerätesoftware auf dem neuesten Stand ist und sie damit auch die neuesten Funktionen nutzen können, empfehlen wir, dass Sie Ihr Messgerät vor der ersten Nutzung und danach immer wieder regelmäßig ® an die ElcoMaster Auswertungssoftware anschließen. de-3 www.elcometer.com... -
Seite 37: Auswahl Ihrer Sprache
Geräteinformationen die Nachricht ‚Gerät updaten‘ erscheinen. Drücken Sie dann ‚Gerät updaten‘, um die aktuellste Firmware in das Gerät zu laden. 4.2 AUSWAHL IHRER SPRACHE Drücken und halten Sie die AN/AUS Taste bis das Elcometer Logo erscheint. Wählen Sie Ihre Sprache durch Nutzung der Tasten. -
Seite 38: Kalibrierung Des Messgerätes
9 und der Taste zur Auswahl der † ersten bis zur vierten Stelle . Drücken Sie OK zum Bestätigen, Abbrechen zum Verwerfen der Änderung oder Anpass. zum Ändern des PIN-Codes. † Die Taste erscheint, wenn das “X“ durch eine Ziffer ersetzt wird. de-5 www.elcometer.com... -
Seite 39: Kalibriermethoden
S, T Eine Kalibriermethode für Messungen bei denen das Profil/die Rauheit des Untergrundes unbekannt oder unzugänglich ist. Ein vom Anwender definierter Offset-Wert wird vom Messwert abgezogen. † Die Taste erscheint, wenn das “X“ durch eine Ziffer ersetzt wird. www.elcometer.com de-6... -
Seite 40: Messmodi
Drücken Sie zur Auswahl des Messmodus Menü/Einstellung/Mess-Modus. "Wiederholautomatik" und Scan-Modus" sind nur in Verbindung mit einer Elcometer 456 Ultra/Scan-Sonde verfügbar. Weitere Informationen erhalten Sie bei Elcometer oder www.elcometer.com. 10.2 NAVSEA MODUS Zeigt den Messwert mit einer Genauigkeit von 1mil (1µm) über 10mils (254µm) und 0.1mil (0.1µm) unter 10mils (254µm). -
Seite 41: Loserstellung
Drücken Sie die Taste "LOS". Wählen Sie "Neues Los" oder “Öffne Vorhandenes Los". Drücken Sie auf die Taste Display und wählen Sie “Messwerte & Diagramm”. Rote Punkte verweisen (sofern festgelegt) auf außerhalb der Grenzwerte des Loses liegende Messwerte. www.elcometer.com de-8... - Seite 42 Namen unter Los/Los Betrachten. Wählen Sie "Los-Grafik". Rote Balken verweisen (sofern festgelegt) auf außerhalb der Grenzwerte des Loses liegende Messwerte. Drücken Sie zum Betrachten einzelner Messwerte auf die Taste Zoom+ und dann auf oder . de-9 www.elcometer.com...
- Seite 43 13 MENÜSTRUKTUR - ELCOMETER 456 MODELL T www.elcometer.com de-10...
- Seite 44 14 MENÜSTRUKTUR - ELCOMETER 456 MODELL S de-11 www.elcometer.com...
- Seite 45 15 MENÜSTRUKTUR - ELCOMETER 456 MODELL B www.elcometer.com de-12...
-
Seite 46: Datendownload Und Messgerätupgrade
® 16.1 MIT ELCOMASTER ® Mit Hilfe der ElcoMaster - im Lieferumfang beim Elcometer 456 Modell S & T, und erhältlich als kostenloser Download unter www.elcometer.com - können alle Geräte Daten zur Archivierung und zur Erstellung von Berichten auf einen PC übertragen. Die Daten ®... -
Seite 47: Upgrade Ihres Messgeräts
2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. und 5. Generation). Sie die App über den www.elcometer.com oder den App Store herunter und folgen Sie den Anleitungen auf dem Bildschirm. 16.3 UPGRADE IHRES MESSGERÄTS ®... -
Seite 48: Rechtliche Hinweise Und Behördliche Informationen
Handelsmarke im Eigentum der Bluetooth SIG Inc und lizenziert für Elcometer Limited. Elcometer 456 Modell S und T: Geeignet für iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. und 5. Generation). - Seite 81 用户使用手册 易 涂层测厚仪 www.elcometer.com...
- Seite 83 1 仪 述 LED指示灯-红灯（左边），绿灯（右边） 彩屏显示 多功 键 开/关 键 头/分体 头连 USB 据输 插孔（在机盖 ） 电池盒（可打开/关闭） 带连 清单 易 456涂层测厚仪 膜片（整体式仪 ） 带 保护 （基本型、标 型 级型） 手提箱（ 级型） 1个屏幕保护 （标 型和 级型） 2节干电池...
- Seite 91 13 菜单结构—易 Elcometer456高级型仪 www.elcometer.com zh-10...
- Seite 92 14 菜单结构—易 Elcometer456标 型仪 zh-11 www.elcometer.com...
- Seite 93 15 菜单结构—易 456基本型仪 www.elcometer.com zh-12...
- Seite 97 ユーザーガイド Elcometer 456 膜厚計 www.elcometer.com...
