Fehler in den Fühlermesskreisen werden wie folgt angezeigt:
= Kurzschluss (Thermostat: Kontakt geschlossen)
= Unterbruch (Thermostat: Kontakt offen)

13.3.4 Test H-Kontakte

Auf der Bedienzeile 164 können die angeschlossenen H-Kontakte geprüft werden.
Angezeigt wird immer der aktuelle Zustand (Kontakt offen, Kontakt geschlossen).
Mit den Einstelltasten
Eingabe Kontakt
H1 Übersteuerung Betriebsart (H1–Kontakt)
H2 Manuell erzeugter Wärmebedarf (H2–Kontakt)
H3 Bediensperre (H3–Kontakt)
H4 Hubminimalbegrenzung (H4–Kontakt)
Der Kontaktzustand wird wie folgt angezeigt:
= Kontakt geschlossen
= Kontakt offen
13.4

Hilfsfunktionen

13.4.1 Anlagenfrostschutz

Die Anlage kann gegen Frost geschützt werden. Bedingung ist, dass RVL480 und
Wärmeerzeugung betriebsbereit sind (Netzspannung!).
Einzustellen sind:
die aktuelle Aussentemperatur, bei welcher der Frostschutz ansprechen muss
die Vorlauftemperatur, welche durch die Frostschutzfunktion im Minimum gehalten
werden muss

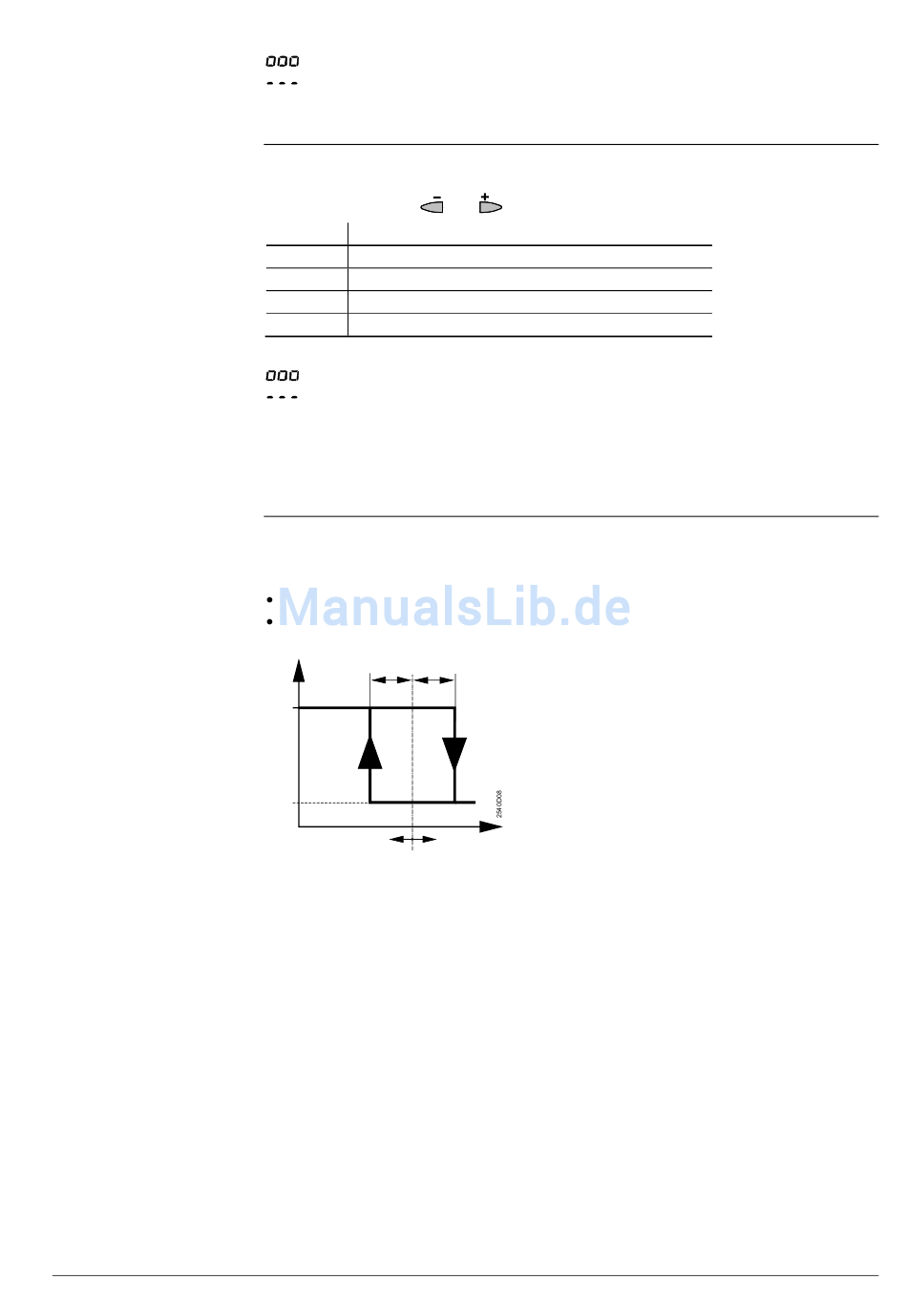

0.5 °C 0.5 °C
ON
OFF
OpL 167
OpL167 Bedienzeile 167
T Aussentemperatur
A
OFF Frostschutz AUS
ON Frostschutz EIN
Sinkt die aktuelle Aussentemperatur unter den Grenzwert (Einstellung auf Bedienzeile
167 minus 0,5 °C), so schaltet der RVL480 die Umwälzpumpe (Pumpe an Klemme Q1)
ein und regelt die Vorlauftemperatur auf den eingestellten Minimalwert.
Ausgeschaltet wird die Regelung, wenn die Aussentemperatur um 0,5 °C über den
Grenzwert angestiegen ist.
Der Anlagenfrostschutz kann inaktiv gemacht werden.
Heizungsregler RVL480 und RVL479
13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen"
und können die Kontakte einzeln angewählt werden.
