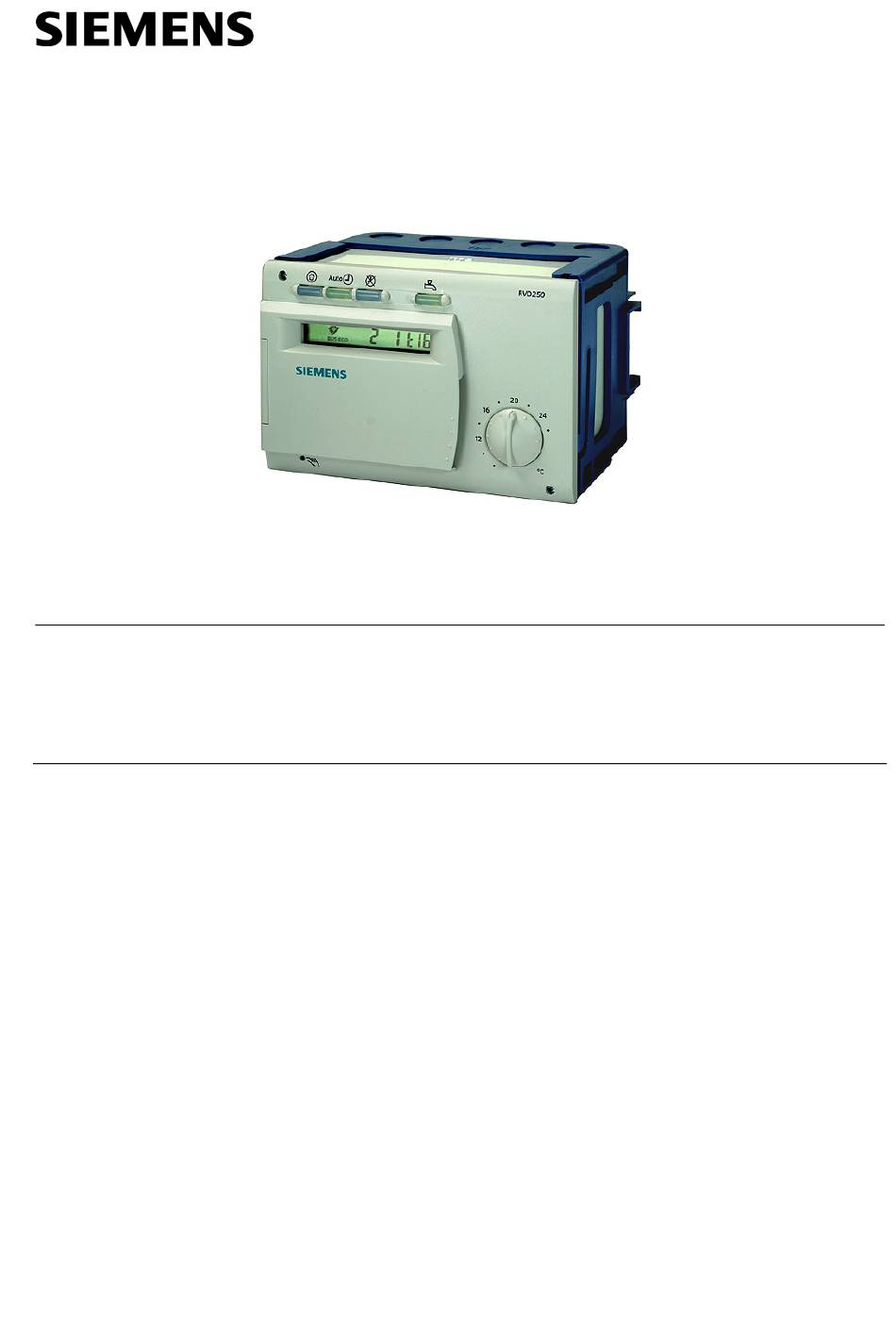

Anwendung
CE1N2513de
22.07.2010

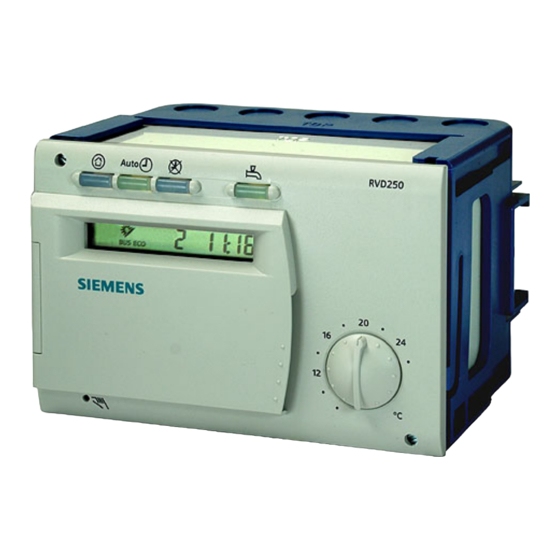

Fernheizungsregler
für 1 Heizkreis und Brauchwasser, kommunikationsfähig
Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen
mit LPB- und M-Bus-Kommunikation. Geeignet zur Regelung eines Heizkreises
mit Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasser-
speicher. 28 programmierte Anlagentypen. Betriebsspannung AC 230 V.
• Anlagenseitig:
Autonome Heizgruppe mit eigener Brauchwasserbereitung, mit Anschluss an eine
−
Fernwärme-Übergabestation
Verbundanlagen, bestehend aus mehreren Heizgruppen mit je 1 Heizkreis sowie
−
eigener Brauchwasserbereitung; in einer Fernwärme-Übergabestation
• Gebäudeseitig:
Wohn- und Nichtwohnbauten mit eigenem Fernwärmeanschluss und Brauchwasser-
bereitung
• Heizkörperseitig:
Alle gebräuchlichen Heizsysteme wie Radiator-, Konvektor-, Boden-, Decken- und
Strahlungsheizungen
• Brauchwasserseitig:
Brauchwasserbereitung mit Speicher oder in Durchflusssystemen
−
Gemeinsame oder getrennte Wärmetauscher für Heizkreis und
−
Brauchwasserbereitung
Brauchwasserbereitung mit Elektroeinsatz und Sonnenkollektor
−
2
RVD250
Building Technologies
513
Werbung
Verwandte Anleitungen für Siemens RVD250
Inhaltszusammenfassung für Siemens RVD250
- Seite 1 Fernheizungsregler RVD250 für 1 Heizkreis und Brauchwasser, kommunikationsfähig Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen mit LPB- und M-Bus-Kommunikation. Geeignet zur Regelung eines Heizkreises mit Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasser- speicher. 28 programmierte Anlagentypen. Betriebsspannung AC 230 V. Anwendung • Anlagenseitig: Autonome Heizgruppe mit eigener Brauchwasserbereitung, mit Anschluss an eine −...
- Seite 2 RVD250-C S55370-C126 Brauchwasserregler russisch, bulgarisch, rumänisch Bestellung Anzugeben ist der Typ RVD250 mit dem Sprachencode -A oder -C für die Bedienungs- und Installationsanleitungen in den gewünschten Sprachen. Beispiele: RVD250-A für deutsch, französisch, ... RVD250-C für polnisch, tschechisch, ... Hinweis Fühler, Raumgeräte, Stellantriebe und Armaturen sind getrennt zu bestellen.
- Seite 3 E2513 STEP Web Client Technik Arbeitsprinzip Im Regler RVD250 können, als Kombinationen von Heizkreis- und Brauchwassertypen, 28 Anlagentypen konfiguriert werden. Bei der Inbetriebnahme ist der zutreffende Anlagentyp einzugeben. Die erforderlichen Funktionen, Einstellungen und Anzeigen sind dadurch automatisch zugeordnet; nicht benötigte Parameter werden ausgeblendet.
- Seite 4 Anlagentypen Bedeutung der Bezeichnungen B9, Y5, M3, usw., siehe "Anschlussschaltpläne". Anlagentypen 0 - x Anlagentypen 1 - x 4/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
- Seite 5 Anlagentypen 2 - x Anlagentypen 3 - x 5/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
- Seite 6 Anlagentypen 5 - x Anlagentypen 6 - x 6/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
- Seite 7 • Frostschutz ist in allen Betriebsarten gewährleistet • Die Brauchwasserbereitung wird durch die Heizkreisbetriebsart nicht beeinflusst Heizkreisregelung Mit dem Regler RVD250 ist die Regelung der folgenden Heizkreis-Anlagentypen möglich: • Pumpenheizkreis ab Wärmetauscher • Mischerheizkreis ab Wärmetauscher • Gemeinsamer Vorlauf ab Wärmetauscher •...
- Seite 8 Vorlauf- nie zum Konstantwert. Aktive Begrenzungen werden auf der Anzeige angezeigt. temperatur Beide Begrenzungen können deaktiviert werden. DRT-Funktion Für die Differenz zwischen der Primär- und der Sekundärrücklauftemperatur kann eine Maximalbegrenzung eingestellt werden. 8/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
- Seite 9 Heizkreis als auch im gemeinsamen Primärrücklauf wirken. Die Begrenzung erfolgt über einen Hilfsschalter im Stellantrieb. Refill-Funktion Der Regler RVD250 unterstützt die Refill-Funktion zur Aufrechterhaltung des sekundär- seitigen Anlagendrucks. Sinkt dieser unter einen minimalen Wert, wird – von der Primärseite oder einem sepa- raten Tank –...
- Seite 10 Brauchwasserbereitung Der Regler RVD250 ermöglicht die Brauchwasserbereitung mit folgenden Anlagen- typen und Brauchwassersystemen: • Mit Schichtspeicher mit Speicherladepumpe (oder Umlenkventil) und 2 Fühlern, mit oder ohne Mischer im Brauchwasserkreis (bzw. Zwischenkreis) • Mit Registerspeicher mit Zwischenkreispumpe und 2 Fühlern, mit oder ohne Mischer im Brauchwasserkreis •...
- Seite 11 Diverse Funktionen Schaltuhrprogramme Für den Automatikbetrieb der Heizung hat der Regler RVD250 ein Wochenprogramm mit 3 täglichen einstellbaren Heizperioden. Ein weiteres Wochenprogramm steht für die Freigabe der Brauchwasserladung zur Verfügung. Die Jahresuhr mit automatischer Sommerzeit-Winterzeit-Umschaltung ermöglicht die Programmierung von max. 8 Ferienperioden. Während Ferienperioden: •...
- Seite 12 Inbetriebnahme • Softwareseitig können die Einstellungen vollständig oder teilweise blockiert werden. Die Fernheizparameter können zusätzlich hardwareseitig blockiert werden • Dem Gerät liegt eine Installationsanleitung für Montage und Inbetriebnahme sowie eine Bedienungsanleitung bei 12/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
-
Seite 13: Entsorgung
Entsorgung Der RVD250 gilt für die Entsorgung als Elektronik-Altgerät im Sinne der Europäischen Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Die entsprechenden nationalen, gesetzlichen Vorschriften sind zu beachten und das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen. Die örtliche und aktuell gültige Gesetzgebung ist zu beachten. - Seite 14 –25…70 °C –20…65 °C Feuchte <95 % r.F. <95 % r.F. <95 % r.F. (ohne Betauung) (ohne Betauung) Mechanische Bedingungen Klasse 3M2 Klasse 2M2 Klasse 1M2 Einsatzhöhe Max. 3000 m Höhe über Meer 14/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
- Seite 15 Witterungsfühler Wärmezähler, Durchflussschalter, Alarmkontakt usw. K6, K7 = Multifunktionale Ausgänge für Refill-Funktion / Elektroeinsatz / Kollektor- / Zirkulationspumpe / Vorlaufalarm* Regler RVD250 Drehzahlgesteuerte Pumpe (PWM-Ausgang) Heizkreis- / Zubringerpumpe Heizkreis- / Speicherlade- / Zirkulationspumpe* Brauchwasser-Zwischenkreis- / Speicherlade- / Zirkulationspumpe / Umlenkventil (Y3)* Speicherladepumpe Sekundärdruckfühler / externe Wärmeanforderung...
- Seite 16 Massbild Masse in mm 2010 Siemens Building Technologies Änderungen vorbehalten 16/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 22.07.2010...
