9 Funktionsblock „Dreipunktantrieb
Heizkreis"
Dieser Block übernimmt die Dreipunktregelung. Je nach Anlagentyp wirkt sie
witterungsgeführt auf den Mischer einer Raumheizung (Anlagentyp 1)
witterungsgeführt auf das Ventil im Primärrücklauf einer Raumheizung mit Fernwär-
meanschluss (Anlagentyp 3)
bedarfsgeführt auf den Mischer eines Hauptvorlaufes (Anlagentyp 4)
bedarfsgeführt auf das Ventil im Primärrücklauf eines Hauptvorlaufes mit Fernwär-
meanschluss (Anlagentyp 6)
9.1

Bedienzeilen

Zeile Funktion
81 Vorlauftemperatur-Maximalbegrenzung
82 Vorlauftemperatur-Minimalbegrenzung
83 Vorlauftemperaturanstieg-Maximalbegrenzung
84 Vorlauftemperatur-Überhöhung Mischer
85 Stellantrieb-Laufzeit
86 P-Band der Regelung (Xp)
87 Nachstellzeit der Regelung (Tn)
9.2

Begrenzungen

9.2.1

Vorlauftemperaturbegrenzungen

Einstellbar sind:
Maximalbegrenzung der Vorlauftemperatur. Beim Grenzwert verläuft die Heizkennli-
nie horizontal. Das heisst, der Vorlauftemperatursollwert kann nicht über den Maxi-
malwert ansteigen; er wird begrenzt.
Minimalbegrenzung der Vorlauftemperatur. Beim Grenzwert verläuft die Heizkennli-
nie horizontal. Das heisst, der Vorlauftemperatursollwert kann nicht unter den Mini-
malwert sinken; er wird begrenzt.
Wird der Sollwert begrenzt, so wird das im Anzeigefeld angezeigt:
= Maximalbegrenzung
= Minimalbegrenzung
Beide Begrenzungen können unwirksam gemacht werden (Einstellung ---).

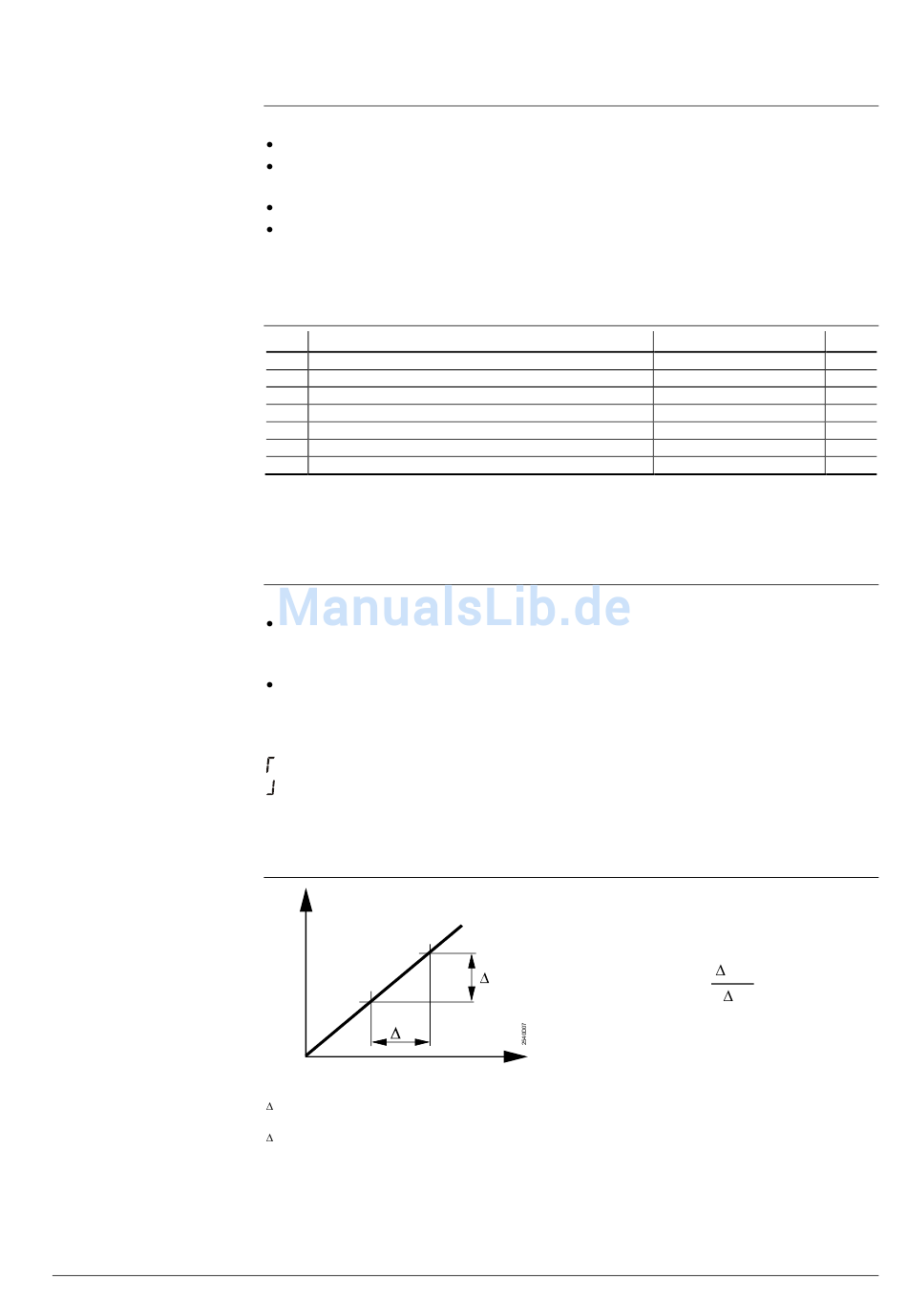

9.2.2

Sollwertanstieg

T
Vw
t
t Zeit
t Zeiteinheit
T Vorlauftemperatursollwert
Vw
T Sollwertanstieg pro Zeiteinheit
Vw
Der Anstieg des Vorlauftemperatursollwertes kann maximalbegrenzt werden ("Aufheiz-
bremse"). Der Vorlauftemperatursollwert kann dann im Maximum nur noch um die
eingestellte Temperatur pro Zeiteinheit (°C pro Stunde) zunehmen.
Heizungsregler RVL480 und RVL479
9 Funktionsblock „Dreipunktantrieb Heizkreis"
T
Maximaler Anstieg: =
Vw
t
Ab Werk (Bereich) Einheit
--- (--- / 0...140) °C
--- (--- / 0...140) °C
--- (--- / 1...600) °C/h
10 (0...50) °C
120 (30...873) s
32.0 (1...100) °C
120 (30...873) s
T
Vw
t
35/80
