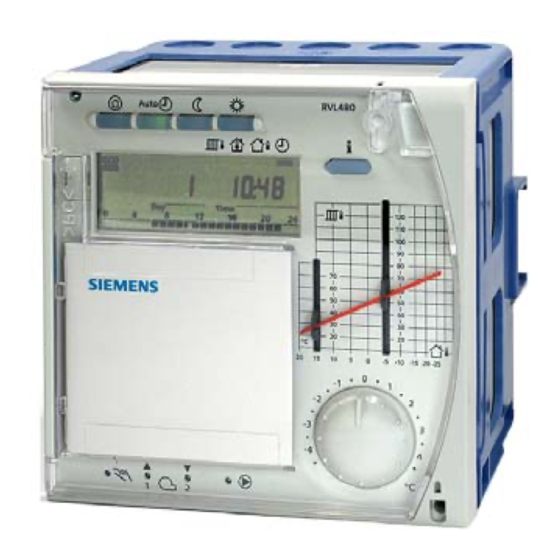

Siemens RVL480 Bedienungsanleitung
Heizungsregler
Vorschau ausblenden
Andere Handbücher für RVL480:
- Bedienungsanleitung (32 Seiten) ,
- Installationsanleitung (180 Seiten) ,
- Handbuch (10 Seiten)
Verwandte Anleitungen für Siemens RVL480
Inhaltszusammenfassung für Siemens RVL480

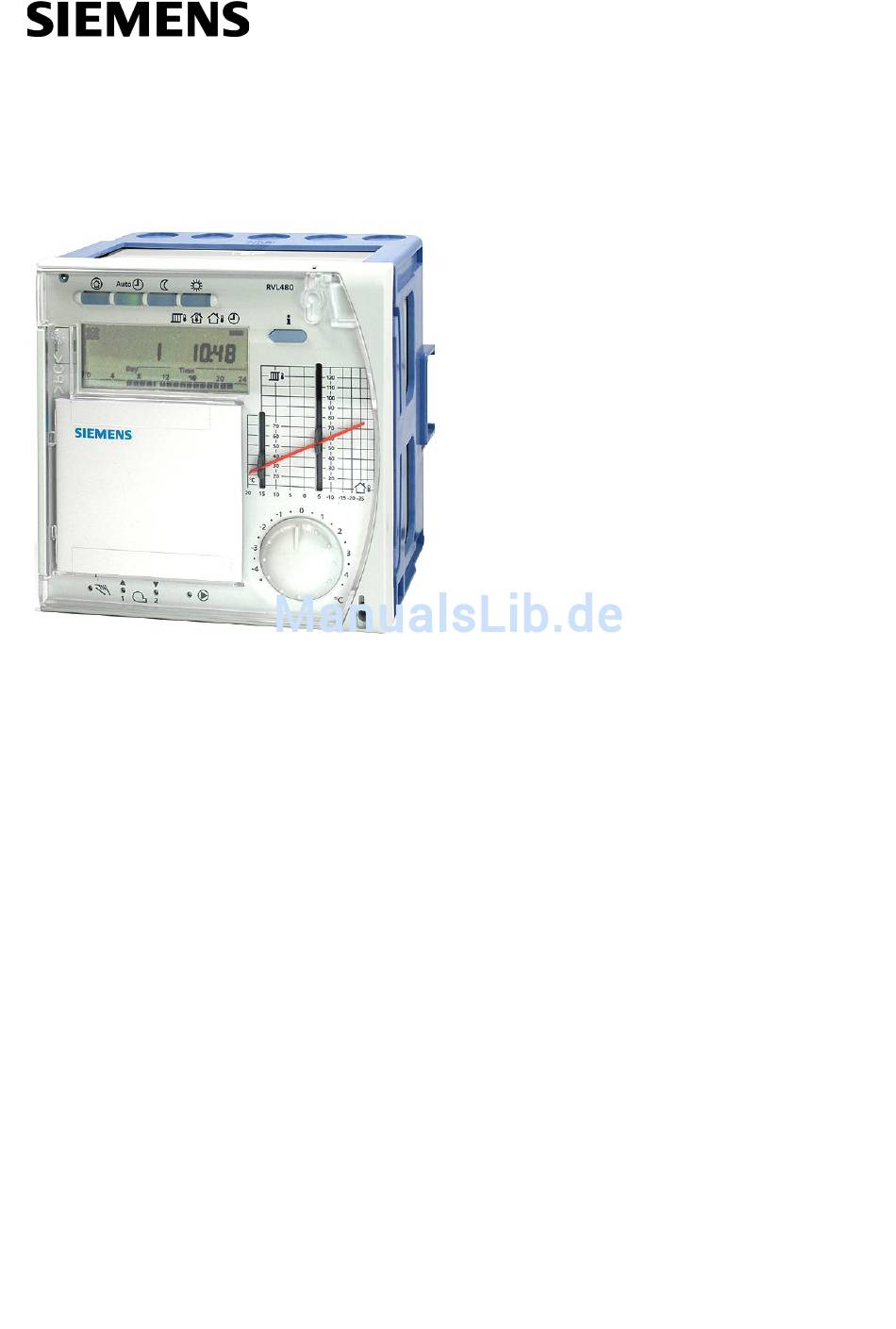

- Seite 1 Heizungsregler RVL480 und RVL479 Basisdokumentation Ausgabe 1.2 Serie A CE1P2540de Building Technologies 2016-08-23...
- Seite 2 Siemens Schweiz AG © 2008 Siemens Schweiz AG Building Technologies Group Änderungen vorbehalten International Headquarters Gubelstrasse 22 CH – 6301 Zug Tel. +41 41 724 24 24 Fax +41 41 724 35 22 www.sbt.siemens.com 2/80 Siemens Heizungsregler RVL480 und RVL479...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ......................9 RVL480 und RVL479 ..................9 Kurzbeschreibung und Merkmale ..............9 Gerätekombinationen ..................9 1.3.1 Verwendbare Fühler ..................9 1.3.2 Verwendbare Raumgeräte ................9 1.3.3 Verwendbare Stellantriebe ................10 1.3.4 Kommunikation ....................10 1.3.5 Weitergabe des Wärmebedarfs ..............10 1.3.6... - Seite 4 Definition und Zweck ..................27 8.4.2 Grundlagen ....................27 8.4.3 Ablauf ......................28 8.4.4 Raummodelltemperatur ................. 28 8.4.5 Ausschaltoptimierung ..................29 8.4.6 Schnellabsenkung ..................29 8.4.7 Einschaltoptimierung ..................29 4/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies Inhaltsverzeichnis 2016-08-23...
- Seite 5 Betriebsart der Pumpe M1 ................42 Funktionsblock „Sollwert Rücklaufbegrenzung” ........43 11.1 Bedienzeile ....................43 11.2 Beschreibung ....................43 11.3 Minimalbegrenzung der Rücklauftemperatur ..........43 11.3.1 Messwerterfassung ..................43 11.3.2 Arbeitsweise ....................43 5/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies Inhaltsverzeichnis 2016-08-23...
- Seite 6 Busbelastungskennzahl ................. 56 13.6 Wärmebedarfsausgang DC 0...10 V .............. 56 Funktionsblock „H2–Kontakt” ..............57 14.1 Bedienzeilen ....................57 14.2 Beschreibung ....................57 Funktionsblock „H2–Kontakt und allgemeine Anzeigen” ......58 6/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies Inhaltsverzeichnis 2016-08-23...
- Seite 7 Bedienzeilen ....................69 19.3 Montage ......................69 19.3.1 Montageort ....................69 19.3.2 Montagearten ....................69 19.3.3 Installieren ..................... 70 Projektierung ....................71 20.1 Anschlussklemmen ..................71 20.1.1 Kleinspannungsseite ..................71 7/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies Inhaltsverzeichnis 2016-08-23...
- Seite 8 20.1.2 Netzspannungsseite ..................71 20.2 Anschlussschaltpläne ..................72 Ausführung ....................73 21.1 Aufbau ......................73 21.2 Massbild ......................73 Technische Daten ..................74 8/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies Inhaltsverzeichnis 2016-08-23...
-
Seite 9: Übersicht
Diese Basisdokumentation umfasst die Heizungsregler RVL480 und RVL479. Der RVL480 wird vollständig und ausführlich beschrieben. Der RVL479 enthält Funktionen des RVL480 und ist deshalb ebenfalls in diese Basis- dokumentation integriert worden. Es wird jedoch nur im Kapitel „18 Heizungsregler RVL479” auf die Minder- bzw. Mehrfunktionalität gegenüber dem RVL480 eingegan- gen. -
Seite 10: Verwendbare Stellantriebe
1.3.4 Kommunikation Die Kommunikation ist möglich mit: allen LPB-fähigen Reglern von Siemens SYNERGYR Gebäudezentrale OZW30 (ab Software-Version 3.0) Der Heizungsregler RVL480 kann nicht als Partnergerät für RVL469 eingesetzt Achtung werden! 1.3.5 Weitergabe des Wärmebedarfs Mit einem skalierbaren DC 0…10 V Signal kann der Wärmebedarf an andere Geräte gemeldet werden. -
Seite 11: Anwendung
Hauptgruppen mit direktem oder indirektem Fernheizanschluss Verbundanlagen, bestehend aus Wärmeerzeugung und mehreren Heizgruppen Anwendungsbereich nach Gebäudearten Der RVL480 eignet sich grundsätzlich für alle Gebäude, in denen die Heizung witte- rungsgeführt geregelt wird. Ausgelegt ist er jedoch vorwiegend für: Mehrfamilienhäuser Einfamilienhäuser Nichtwohnbauten Anwendungsbereich nach Heizkörperarten... - Seite 12 Minimal- und Maximalbegrenzung der Vorlauftemperatur Maximalbegrenzung der Raumtemperatur Periodischer Lauf der Pumpen Nachlaufen der Pumpen nach dem Ausschalten Maximalbegrenzung des Sollwertanstieges Vorlaufalarm Anwendungsbeispiele sind im Abschnitt „3.2 Anlagentypen“ aufgeführt. 12/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 2 Anwendung 2016-08-23...
-
Seite 13: Grundlagen
Die Beschreibung der einzelnen Funktionen erfolgt im nachfolgenden Text blockweise bzw. zeilenweise. Anlagentypen Im RVL480 sind 6 Anlagentypen fest programmiert; dabei sind jedem Anlagentyp die erforderlichen Funktionen fest zugeordnet. Bei der Inbetriebnahme muss der zutreffen- de Anlagentyp gewählt werden. - Seite 14 Wärmebedarfsmeldung ab Datenbus. Kein Heizprogramm. Anlagentyp 5 Vorregelung mit Kessel, Wärmebedarfsmeldung ab Datenbus Vorregelung mit bedarfsabhängiger Regelung der Kesseltemperatur. Zweipunktrege- lung durch Steuern des Brenners. Wärmebedarfsmeldung ab Datenbus. Kein Heizprogramm. 14/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 3 Grundlagen 2016-08-23...
-
Seite 15: Anlagentypen Und Funktionsblöcke
Ferienplan Bedarfsabhängiges Ein- und Ausschalten der Heizung nach dem Verlauf von Raum- und Aussentemperatur unter Berücksichtigung der Gebäudeträgheit (ECO-Funktion) Möglichkeit zur Fernbedienung mit einem Raumgerät Frostschutz ist gewährleistet 15/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 3 Grundlagen 2016-08-23... -
Seite 16: Dauernd Reduziert Heizen
Heizung ist ausgeschaltet, aber betriebsbereit Frostschutz ist gewährleistet. 3.4.5 Handbetrieb Der RVL480 kann auf Handbetrieb umgestellt werden. Die Regelung ist dann aus- geschaltet. Die verschiedenen Stellgeräte verhalten sich im Handbetrieb wie folgt: Heizkreismischer: Dieser ist stromlos, kann aber mit den beiden Handbetriebstasten / (Schliessen) und (Öffnen) manuell in jede beliebige Stellung gefahren... -
Seite 17: Betriebszustand Und Betriebsniveau
Bei aktiver ECO-Funktion sowie bei der Schnellabsenkung ist der Betriebszustand immer AUS. Im Betriebszustand EIN sind je nach Betriebsart maximal 3 Betriebsniveaus möglich. Das Betriebsniveau wird durch das Heizprogramm und das Ferienprogramm bestimmt. Betriebsart Betriebszustand Betriebsniveau 17/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 3 Grundlagen 2016-08-23... -
Seite 18: Messwerterfassung
An der Klemme A6 kann ein Raumgerät QAA50.110/101 oder QAW70 angeschlos- sen werden Es kann an beiden Klemmen je ein Gerät angeschlossen werden; der RVL480 kann dann je nach Einstellung den Mittelwert der beiden Messungen ermitteln. Die übri- gen Raumgerätefunktionen werden durch die Mittelwertbildung nicht beeinflusst 4.1.2... -
Seite 19: Vorlauf- Bzw. Kesseltemperatur (B1)
In Verbundanlagen kann die Primärrücklauftemperatur im Anlagentyp 1 auf dem Da- tenbus bezogen werden. Regler mit dem Anlagentyp 1 und angeschlossenem Fühler geben die Primärrücklauftemperatur auf den Datenbus weiter. 19/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 4 Messwerterfassung 2016-08-23... -
Seite 20: Fehlerbehandlung
3 und 6), zusammen mit der Primärrücklauftemperatur. 4.5.2 Fehlerbehandlung Hat der Messkreis einen Kurzschluss oder einen Unterbruch und benötigt der Regler die Rücklauftemperatur, wird die DRT-Begrenzung ausgeschaltet. Es wird eine Feh- lermeldung generiert. 20/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 4 Messwerterfassung 2016-08-23... -
Seite 21: Funktionsblock „Endbenutzer Raumheizung
/Frostschutzsollwert ab, so wird ein AUS durch ECO – wenn vorhanden – abgebro- chen, bis die Raumtemperatur wieder 1 °C über dem Ferien-/Frostschutzsollwert liegt. Heizprogramm Mit dem Heizprogramm des RVL480 sind täglich 3 Heizphasen möglich; zudem kann jeder Tag der Woche unterschiedliche Heizphasen haben. Hinweis Eingegeben werden nicht „Schaltzeiten”, sondern die Zeitabschnitte, während denen... -
Seite 22: Ferienprogramm
Es können maximal 8 Ferienperioden pro Jahr programmiert werden. Um 00:00 des ersten Ferientages wird auf den Sollwert für Frostschutz/Ferienbetrieb umgeschaltet. Nach 24:00 des letzten Ferientages schaltet der RVL480 gemäss der Schaltuhr auf NORMAL- bzw. REDUZIERTEN Betrieb um. Sobald eine Ferienperiode abgelaufen ist, werden ihre Daten gelöscht. -
Seite 23: Funktionsblock „Endbenutzer Allgemein
Fehleranzeige Anzeigefunktion Uhrzeit und Datum Der RVL480 hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Der Wochentag auf Bedienzeile 39 wird automatisch anhand des eingestellten Datums bestimmt und kann nicht verstellt werden. Die Umstellung von Sommerzeit auf Winterzeit und umgekehrt geschieht automatisch. -
Seite 24: Funktionsblock „Anlagentyp
Bedienzeilen für Einstellungen und Anzeigen aktiviert. Alle für die anderen Anlagentypen vorhandenen anlagenspezifischen Grössen und Bedienzeilen sind ausgeblendet und werden nicht angezeigt. Beispiel für eine Eingabe: = Bedienzeile = Anlagentyp 24/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 7 Funktionsblock „Anlagentyp” 2016-08-23... -
Seite 25: Funktionsblock „Raumheizung
Aussentemperatur einen stark gedämpften Verlauf. Da- durch gewährleistet sie den heizfreien Sommerbetrieb, denn sie verhindert, dass im Sommer während wenigen kühlen Tagen die Heizung eingeschaltet wird. 25/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 26: Heizgrenzen
Gebäude gespeicherte Wärme genügt, um die Räume auf der gewünsch- ten Temperatur zu halten. Hat die ECO-Funktion die Heizung ausgeschaltet, so erscheint in der Anzeige 26/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 27: Betriebsarten Und Betriebszustände
Aufwand an Heizenergie benötigt wird 8.4.2 Grundlagen Wählbar bzw. einstellbar sind: Optimierungsart; entweder mit Fühler/Raumgerät oder nach Raummodell Maximalgrenzwert für die Aufheizzeit Maximalgrenzwert für die Frühabschaltung Schnellabsenkung ja oder nein 27/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 28: Ablauf
8.4.4 Raummodelltemperatur Um die vom Raummodell gebildete Raumtemperatur zu ermitteln, müssen zwei Fälle unterschieden werden: Der RVL480 ist nicht in Schnellabsenkung: Die Raumtemperatur gemäss dem Raummodell ist identisch mit dem aktuellen Soll- wert der Raumtemperatur Der RVL480 ist in Schnellabsenkung: Die Raumtemperatur gemäss dem Raummodell wird nach der folgenden Gleichung... -
Seite 29: Ausschaltoptimierung
Gemischte Aussentemperatur 8.4.5 Ausschaltoptimierung Während der Nutzungszeit regelt der RVL480 die Heizung auf den Sollwert für NORMAL Heizen. Gegen Ende der Nutzungszeit wird die Regelung auf den Sollwert für REDUZIERT umgeschaltet. Die Umschaltzeit wird durch die Optimierung so be- rechnet, dass die Raumtemperatur beim Ende der Nutzungszeit 0,5 °C unter dem Sollwert für NORMAL Heizen liegt (Frühabschaltung). -
Seite 30: Schnellaufheizung
Die Dauer der Überhöhung ist auf 2 Stunden begrenzt. Zeit Dauer der Raumsollwertüberhöhung bei Schnellaufheizung Raumtemperatur Sollwert für NORMALE Raumtemperatur Sollwert für REDUZIERTE Raumtemperatur Raummodelltemperatur Raummodelltemperatur beim Beginn der Schnellaufheizung Raumsollwert Raumsollwertüberhöhung bei Schnellaufheizung 30/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 31: Raumfunktionen
× (1 + s) [K] Steilheit der Heizkennlinie Raumistwert Raumsollwert Abweichung der Raumtemperatur (T – T Raumsollwertänderung Änderung des Vorlaufsollwertes – T Reduktion des Raumsollwertes Verstärkungsfaktor Zunahme des Raumsollwertes 31/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 32: Heizkennlinie
Die Steilheit s wird nach der folgenden Gleichung ermittelt: Steilheit der Heizkennlinie Vw(-5) Vw(+15) Vorlaufsollwert bei –5 °C Aussentemperatur Vw(–5) 20 K Vorlaufsollwert bei +15 °C Aussentemperatur Vw(+15) 32/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 33: Parallelverschiebung Der Heizkennlinie
Diese beiden Momentansollwerte legen die aktuelle Heizkennlinie fest. Aus ihr wird in Abhängigkeit der gemischten Aussentemperatur der aktuelle Vorlauftemperatursollwert gebildet. Er kann auf der Bedienzeile 165 abgerufen werden. Siehe dazu auch Kapitel „13. Funktionsblock „Servicefunktionen und allgemeine Einstellungen”“. 33/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 8 Funktionsblock „Raumheizung” 2016-08-23... -
Seite 34: Sollwertbildung
Der Einfluss der Gebäudezentrale OZW30 ist im Abschnitt „17.2 Zusammenwirken mit SYNERGYR Gebäudezentrale OZW30“ beschrieben. 8.7.2 Bedarfsgeführte Regelung Bedarfsgeführte Regelungen werden bei den Anlagentypen 4, 5 und 6 angewendet. Der Sollwert wird dem RVL480 als Wärmebedarfsmeldung via LPB zugeführt. Die Aussentemperatur wird nicht berücksichtigt. 34/80 Siemens Heizungsregler RVL480 und RVL479... -
Seite 35: Funktionsblock „Dreipunktantrieb Heizkreis
Der Anstieg des Vorlauftemperatursollwertes kann maximalbegrenzt werden (“Aufheiz- bremse”). Der Vorlauftemperatursollwert kann dann im Maximum nur noch um die eingestellte Temperatur pro Zeiteinheit (°C pro Stunde) zunehmen. 35/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 9 Funktionsblock „Dreipunktantrieb Heizkreis” 2016-08-23... -
Seite 36: Dreipunktregelung
Die Stellbefehle der Regelung an den Stellantrieb des Mischers/Ventils werden auf die Ausgangsrelais gegeben und mittels Leuchtdioden angezeigt. Überhöhung Mischertemperatur In Verbundanlagen kann dem RVL480 eine Überhöhung der Mischertemperatur einge- geben werden. Darunter wird eine Überhöhung des jeweiligen Vorlauftemperatursoll- wertes der Heizgruppe verstanden. Der überhöhte Sollwert geht als Wärmebedarfssig- nal an die Wärmeerzeugung. -
Seite 37: Funktionsblock „Kessel
Schaltdifferenz tiefer. Wird die Kesseltemperatur maximalbegrenzt, so wird das im Anzeigefeld mit ange- zeigt. Diese Maximalbegrenzung ist keine Sicherheitsfunktion; dazu sind Thermostate, Wäch- ter usw. einzusetzen! 37/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 10 Funktionsblock „Kessel” 2016-08-23... -
Seite 38: Minimalbegrenzung Der Kesselrücklauftemperatur
- 0,5×SD Schaltdifferenz Zeit Kesseltemperatur Kesseltemperatursollwert Kesseltemperaturistwert Brennersteuersignal Hinweis zum Einstellen Beim Steuern eines einstufigen Brenners sollte das Rückstellintegral der zweiten Bren- nerstufe auf Null gesetzt werden. 38/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 10 Funktionsblock „Kessel” 2016-08-23... -
Seite 39: Regelung Mit Zweistufigem Brenner
0,5 × SD beginnt gleichzeitig mit dem Einschaltbefehl an die erste Brennerstufe. Durch das Zeit-Temperatur-Integral wird für das Freigeben und Sperren der zweiten Stufe nicht nur die Dauer einer Abweichung berücksichtigt, sondern auch deren Grösse. Schaltdifferenz Kesseltemperatursollwert Kesseltemperaturistwert 39/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 10 Funktionsblock „Kessel” 2016-08-23... -
Seite 40: Kesselfrostschutz
Sperrsignal ist dann Null. Macht der Kessel eine Anfahrentlastung, so wird dies im Anzeigefeld des Kesseltempe- raturreglers mit angezeigt. Die Kesselanfahrentlastung kann nicht unwirksam gemacht werden. 40/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 10 Funktionsblock „Kessel” 2016-08-23... -
Seite 41: Kesselüberhitzungsschutz
Kesselpumpe aus Regler 3 kritisches Sperrsignal 10.4.5 Kesselüberhitzungsschutz Als Schutz gegen Wärmestaue in Kesseln (Überhitzungsschutz) hat der RVL480 eine Schutzfunktion. Beim Ausschalten der ersten Brennerstufe lässt der Regler während der eingestellten Pumpennachlaufzeit (Bedienzeile 174 beim Kesseltemperaturregler) die Kesselpumpe weiterlaufen und erzeugt parallel dazu ein Zwangsignal an alle Verbraucher (gerätein- tern und auf dem Datenbus). -
Seite 42: Betriebsart Der Pumpe M1
Kesselanfahrentlastung Umwälzpumpe mit Abschaltung (Einstellung 1): Die Umwälzpumpe läuft bei vorhandener Temperaturanforderung eines Verbrau- chers an den Kessel. Während der Kesselanfahrentlastung wird die Pumpe ausge- schaltet 42/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 10 Funktionsblock „Kessel” 2016-08-23... -
Seite 43: Funktionsblock „Sollwert Rücklaufbegrenzung
Hat das Integral den Wert Null erreicht, so wird die Rücklaufminimalbegrenzung inaktiv; das kritische Sperrsignal ist dann Null. Ist die Rücklaufminimalbegrenzung aktiv, wird das im Anzeigefeld mit angezeigt. 43/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 11 Funktionsblock „Sollwert Rücklaufbegrenzung” 2016-08-23... -
Seite 44: Wirkungsweise Mit Einzelgerät (Ohne Bus)
Gruppenregler im gleichen Segment weiter. Diese können damit je nach Einstellungen die Rücklaufminimalbegrenzung lokal ausführen, das heisst sie bilden intern ein kritisches Sperrsignal. Reaktion auf kritische Sperrsignale siehe Abschnitt „13.4.7 Sperrsignalverstärkung“. 44/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 11 Funktionsblock „Sollwert Rücklaufbegrenzung” 2016-08-23... -
Seite 45: Funktionsblock „Fernheizung
Ist die Aussentemperatur unter dem eingestellten Wert für den Beginn der Führung, so wird der aktuelle Grenzwert TL nach folgender Gleichung berechnet: + [(T – T ) × s] [°C] L constant L start 45/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 12 Funktionsblock „Fernheizung” 2016-08-23... -
Seite 46: Drt-Begrenzung (Rücklaufdifferenz-Maximalbegrenzung)
Die Begrenzung der Rücklaufdifferenz: Zweck verhindert Blindwärme durch maximale Auskühlung (kein unnötiger Rücktransport von Wärme) optimiert den Volumenstrom ist eine dynamische Rücklauftemperaturbegrenzung glättet Lastspitzen sorgt für die tiefstmögliche Rücklauftemperatur 46/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 12 Funktionsblock „Fernheizung” 2016-08-23... -
Seite 47: Nachstellzeit
Regelung arbeitet normal weiter. Der dem Minimaldurchfluss zugeordnete Hub muss im Stellantrieb durch einen Hilfs- schalter erfasst und auf den RVL480 gegeben werden. Beim Kurzschliessen der Klemmen H4–M schliesst das Stellgerät und die Sperrzeit beginnt abzulaufen. Die Hubminimalbegrenzung hat Vorrang vor allen anderen Begrenzungen. -
Seite 48: Funktionsblock „Servicefunktionen Und Allgemeine Einstellungen
1 + s Vorlauftemperatursollwert, Bedienzeile 165 1 + s Bildung des Vorlauftempera- Drehknopf am Regler tursollwertes Steilheit gemischte Aussentemperatur Vorlauftemperatursollwert, aus der Heizkennlinie gebildet Vorlauftemperatursollwert 48/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 2016-08-23... -
Seite 49: Heizkennlinie
Zum Beenden der Simulation gibt es drei Möglichkeiten: Eingabe --.- Verlassen der Einstellebene durch Betätigen der Info- oder einer Betriebsart- Wahltaste Automatisch nach 30 Minuten 49/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 2016-08-23... -
Seite 50: Relaistest
Ist keine Rücklauftemperaturbegrenzung vorhanden, wird --- angezeigt Grenzwert der Rücklauftemperatur- Istwert des Sekundärrücklauf- differenz. temperaturfühlers an Klemme Ist keine DRT-Begrenzung vorhanden, wird --- angezeigt 50/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 2016-08-23... -
Seite 51: Test H-Kontakte
Frostschutz EIN Sinkt die aktuelle Aussentemperatur unter den Grenzwert (Einstellung auf Bedienzeile 167 minus 0,5 °C), so schaltet der RVL480 die Umwälzpumpe (Pumpe an Klemme Q1) ein und regelt die Vorlauftemperatur auf den eingestellten Minimalwert. Ausgeschaltet wird die Regelung, wenn die Aussentemperatur um 0,5 °C über den Grenzwert angestiegen ist. -
Seite 52: Vorlaufalarm
Solange diese Funktion aktiv ist, blinkt die LED in der betreffenden Betriebsart- Wahltaste mit tiefer Frequenz (ca. 0,5 Hz). Die Tasten selbst sind jedoch wirkungslos. Nach dem Deaktivieren dieser Funktion geht der RVL480 wieder in die vorher einge- stellte Betriebsart. -
Seite 53: Pumpennachlauf
Bei einem definierten Wert des unkritischen Sperrsignals schaltet die Heizkreispum- pe unabhängig von der Einstellung der Sperrsignalverstärkung aus. In Anlagen mit Umlenkventil geht dieses in die Stellung Brauchwasserkreis. Kritische Sperrsignale 53/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 2016-08-23... -
Seite 54: Eingaben Für Lpb
13.5.1 Lieferant Uhrzeit Für die Uhrzeit sind je nach Master-Uhr verschiede Quellen möglich. Mittels der Ein- stellung 0…3 muss sie dem RVL480 auf der Bedienzeile 178 eingegeben werden: 0 = Autonome Uhr im RVL480 1 = Uhrzeit ab Bus; Uhr (Slave) ohne Fernverstellung 2 = Uhrzeit ab Bus;... -
Seite 55: Lieferant Aussentemperatur
S = Segmentnummer Ist eine unerlaubte Adresse eingegeben worden, wird das durch eine Fehlermeldung (Fehlernummer 140) angezeigt. Ausführliche Angaben über die Geräteadressierung enthält das Geräteblatt N2030. 55/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 2016-08-23... -
Seite 56: Busspeisung
Busspeisung. Sie gibt also Auskunft darüber, ob ein Datenverkehr über den Datenbus möglich ist. 13.5.5 Busbelastungskennzahl Die Busbelastungskennzahl E für den LPB des RVL480 beträgt 6. Die Summe der E- Zahlen aller am gleichen Bus angeschlossenen Geräte darf die Zahl 300 nicht über- schreiten. -
Seite 57: Funktionsblock „H2-Kontakt
0 = Konstanter Vorlauf-/Kesselsollwert; der RVL480 regelt konstant auf diesen Festwert. 1 = Minimaler Vorlauf-/Kesselsollwert; der RVL480 regelt im Minimum auf diesen Sollwert, auch wenn andere Anforderungen einen tieferen Sollwert verlangen. Auf der Bedienzeile 186 ist der Sollwert einstellbar. -
Seite 58: Funktionsblock „H2-Kontakt Und Allgemeine Anzeigen
Anhand der angezeigten Nummer kann der Typ des angeschlossenen Raumgerätes festgestellt werden. Die zur Zeit mit RVL480 verwendbaren Raumgeräte haben folgende Nummern: 82 = QAA50.110/101 83 = QAW70 Der RVL480 ignoriert nicht zugelassene Raumgeräte (z.B. QAW20) und erzeugt eine Fehlermeldung (Fehlernummer 62). 58/80 Siemens Heizungsregler RVL480 und RVL479... -
Seite 59: Funktionsblock „Sperrfunktionen
über den Bus nicht mehr geändert werden. Um die Verbindung der Klemmen H3–M unzugänglich zu machen, kann der Regler gegen Ausbau plombiert werden. Siehe dazu Kapitel „19. Bedienung“. 59/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 16 Funktionsblock „Sperrfunktionen” 2016-08-23... -
Seite 60: Kommunikation
Die Verwendung eines nicht zugelassenen Raumgerätes wird vom RVL480 als Fehler erkannt und auf der Bedienzeile 50 angezeigt (Fehlernummer 62) Fehler, die das Raumgerät in sich selbst detektiert, werden am RVL480 auf der Bedienzeile 50 angezeigt (Fehlernummer 61) Auf der Bedienzeile 196 kann die Identifikationsnummer des Raumgerätes abgeru- fen werden 17.1.2 Zusammenwirken mit Raumgerät QAA50.110/101... -
Seite 61: Zusammenwirken Mit Raumgerät Qaw70
Der Wochentag wird vom Regler automatisch anhand des eingestellten Datums be- Hinweis zum Wochentag stimmt und kann vom QAW70 aus nicht verstellt werden. Die Betriebsart des RVL480 kann vom QAW70 aus übersteuert werden. Dies geschieht Übersteuern der mit den Betriebsart-Wahltasten und der Spartaste. - Seite 62 Eingehende Angaben zum Raumgerät QAW70 enthält die Installationsanleitung G1637 (74 319 0173 0). Wird der RVL480 mit angeschlossenem QAW70 vom Netz getrennt und wieder ans Übersteuern der QAW70- Netz geschaltet, so werden im QAW70 die folgenden Parameter mit den Einstellungen Eingaben vom RVL480 des RVL480 überschrieben:...
-
Seite 63: Zusammenwirken Mit Synergyr Gebäudezentrale Ozw30
Austausch von Sperr- und Zwangsignalen Austausch von Messwerten wie Aussentemperatur, Rücklauftemperatur und Vorlauf- temperatur sowie von Uhrensignalen Der Regler RVL480 ist mit dem RVL469 nicht kompatibel; der RVL479 ist rückwärts- kompatibel Austausch von Fehlermeldungen Ausführliche Informationen über die Kommunikation mit LPB enthalten:... -
Seite 64: Heizungsregler Rvl479
18.1 Merkmale und Funktion Der RVL479 ist als kostengünstiger Regler für die Regelung eines zweiten Heizkreises ausgelegt. Er ist nur zusammen mit einem Partnergerät funktionsfähig. Ausfüh- rungsmässig basiert der RVL479 auf dem RVL480; die erforderlichen Funktionen sind von diesem übernommen worden. 18.2 Technik 18.2.1 Anlagentyp... -
Seite 65: Fehlerbehandlung
Reaktion Der RVL479 wird auf Aktivbetrieb geschaltet; er Das Partnergerät wird korrekt arbeitet normal. erkannt (z.B. ein RVL480) Eine Neuabfrage erfolgt nach 10 Minuten Der RVL479 geht in den Passivbetrieb. Das Partnergerät wird als Eine Neuabfrage erfolgt nach 1 Minute unerlaubter Partner erkannt (z.B. -
Seite 66: Handhabung
Anzeige von „Busspeisung vorhanden” Cursor für Infotaste (Anzeige von Temperaturen) Anzeige von Temperaturen, Zeiten, usw. Anzeige des aktuellen Heizprogrammes Anzeige des Betriebsniveaus Anzeige der Nummer der aktuellen Bedienzeile 66/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 19 Handhabung 2016-08-23... -
Seite 67: Analoge Bedienelemente
Jedem Parameter, jedem Istwert und jeder Wahlfunktion ist eine Bedienzeile mit einer zugehörigen Nummer zugeordnet. Das Anwählen einer Bedienzeile und das Verstellen der Anzeige geschieht mit je ei- nem Tastenpaar. 67/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 19 Handhabung 2016-08-23... -
Seite 68: Einstellebenen Und Zugriffsrechte
Betriebsart wählen, die Heizkennlinie verstellen, die Raumtemperatur am Dreh- knopf korrigieren sowie den Handbetrieb aktivieren. Im Weiteren sind ihm die Bedienzeilen 1 bis 50 zugänglich Dem Heizungsfachmann sind alle Bedienungselemente und Bedienzeilen zugänglich 68/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 19 Handhabung 2016-08-23... -
Seite 69: Inbetriebnahme
19.2 Inbetriebnahme 19.2.1 Installationsanleitung Dem RVL480 ist eine Installationsanleitung beigelegt, die ausführlich Montage und Verdrahtung sowie die Inbetriebnahme mit Funktionskontrolle und das Einstellen be- schreibt. Sie richtet sich an geschulte Fachleute. Auf jeder Bedienzeile ist ein Feld vorhanden, in das der eingestellte Wert eingetragen werden kann. -
Seite 70: Installieren
Die Verbindungsleitungen vom Regler zum Stellgerät und zu der Pumpe führen Netzspannung Das Parallelführen von Fühlerleitungen zu Netzleitungen mit Lasten wie Stellantrieb, Pumpe, Brenner usw. ist nicht zulässig (Schutzklasse II EN 60730) 70/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 19 Handhabung 2016-08-23... -
Seite 71: Projektierung
Heizkreismischer/-ventil AUF / 1. Brennerstufe EIN F2/F5 Eingang für Y2/K5 Y2/K5 Heizkreismischer/-ventil ZU / 2. Brennerstufe EIN Eingang für Q1 Heizkreispumpe/Umwälzpumpe Die Netzspannungsseite enthält zwei Stützpunktklemmen (N und 71/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 20 Projektierung 2016-08-23... -
Seite 72: Anschlussschaltpläne
Rücklauffühler (Primärkreis) Rücklauffühler (Sekundärkreis) Witterungsfühler Zweistufiger Brenner Temperaturwächter Sicherheitstemperaturbegrenzer Datenbus Heizkreis-/Umwälzpumpe Regler RVL480 Fernbedienung Betriebsart Fernbedienung Vorlauftemperatursollwert Wärmebedarfsausgang Stellantrieb Heizkreis, mit Kontakt für Hubminimalbegrenzung Drahtbrücke für Blockierung der Fernheizparameter 72/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 20 Projektierung 2016-08-23... -
Seite 73: Ausführung
Ausführung 21.1 Aufbau Der RVL480 besteht aus dem Reglereinsatz, der die Elektronik, das Netzteil und die Ausgangsrelais sowie – an der Frontseite – alle Bedienelemente enthält, sowie dem Sockel, der auch die Anschlussklemmen umfasst. Die Bedienelemente liegen unter einem abschliessbaren Klarsichtdeckel. In seiner Innenseite ist ein Einschubfach vor- handen, um die Bedienungsanleitung einzustecken. -
Seite 74: Technische Daten
<95 % r.F. <95 % r.F. <95 % r.F. (ohne Betauung) (ohne Betauung) Mechanische Bedingungen Klasse 3M2 Klasse 2M2 Klasse 1M2 Einsatzhöhe Max. 3000 m Höhe über Meer 74/80 Siemens Heizungsregler RVL480 und RVL479 CE1P2540de Building Technologies 22 Technische Daten 2016-08-23... - Seite 75 H2–Kontakt ............... 57 Drehknopf für die Raumtemperaturkorrektur .... 67 Handbetrieb ............... 16 Dreipunktregelung ............. 35 Handhabung .............. 66 Dreipunktregelung ............. 36 Heizgrenzen .............. 26 DRT ................46 Heizkennlinie ............. 32 75/80 Siemens Modularer Heizungsregler RMH760B CE1P2540de Building Technologies Stichwortverzeichnis 2016-08-23...
