13 Funktionsblock „Servicefunktionen
und allgemeine Einstellungen"
Im Funktionsblock „Servicefunktionen und allgemeine Einstellungen" werden verschie-
dene Anzeige und Einstellfunktionen zusammengefasst, die bei Inbetriebnahme und
Service hilfreich sind. Zudem werden diverse Zusatzfunktionen ausgeführt.
Die Servicefunktionen sind vom Anlagentyp unabhängig.
13.1

Bedienzeilen

Zeile Funktion
161 Aussentemperatur-Simulation
162 Relaistest
163 Fühlertest
164 Test H-Kontakte
165

Vorlauftemperatursollwert

166 Resultierende Heizkennlinie
167 Aussentemperatur für Anlagenfrostschutz
168 Vorlauftemperatursollwert für Anlagenfrostschutz
169 Gerätenummer
170 Segmentnummer
171 Vorlaufalarm
172 Betriebsart bei Kurzschluss der Klemmen H1–M
173 Sperrsignalverstärkung
174 Pumpennachlaufzeit
175 Pumpenkick
176 Umschaltung Winterzeit-Sommerzeit
177 Umschaltung Sommerzeit-Winterzeit
178 Uhr-Betrieb
179 Busspeisung
180 Aussentemperatur-Lieferant
181 Wärmebedarfsausgang Ux DC 0...10 V
13.2

Anzeigefunktionen

13.2.1 Vorlauftemperatursollwert
Angezeigt wird der momentane Vorlauftemperatursollwert, der sich aus den folgenden
Einflussgrössen zusammensetzt:
Vorlauftemperatursollwert gemäss gemischter Aussentemperatur und Heizkennlinie
Stellung des Drehknopfes zur Raumtemperaturkorrektur
Parallelverschiebung der Heizkennlinie (Einstellung auf Bedienzeile 72)
Bei bedarfsgeführten Regelungen (Anlagentypen 4, 5 und 6) wird --- angezeigt.
Heizkennlinie
T
V
T
AM
T
VS
T
AM
Drehknopf
am Regler
s Steilheit
T gemischte Aussentemperatur
AM
T Vorlauftemperatursollwert, aus der Heizkennlinie gebildet
VS
T Vorlauftemperatursollwert
V
Heizungsregler RVL480 und RVL479
13 Funktionsblock „Servicefunktionen und allgemeine Einstellungen"
Parallelverschiebung der
Heizkennlinie, Bedienzeile 72
1 + s
T
T
Vorlauftemperatursollwert,
VS Vw
Bedienzeile 165
s
1 + s
Ab Werk (Bereich) Einheit
--.- (--.- / 50...+50) °C
0 (0...4)
Anzeigefunktion
Anzeigefunktion
Anzeigefunktion
Anzeigefunktion
2.0 (--.- / 0...25) °C
15 (0...140) °C
0 (0...16)
0 (0...14)
--:-- (--:-- / 1:00...10:00) hh:mm
0 (0...3)
100 (0...200) %
6 (0...40) min
0 (0 / 1)
25.03 (01.01...31.12) dd:MM
25.10 (01.01...31.12) dd:MM
0 (0...3)
A (0 / A)
A (A / 00.01... 14.16)
130 (30...130) °C

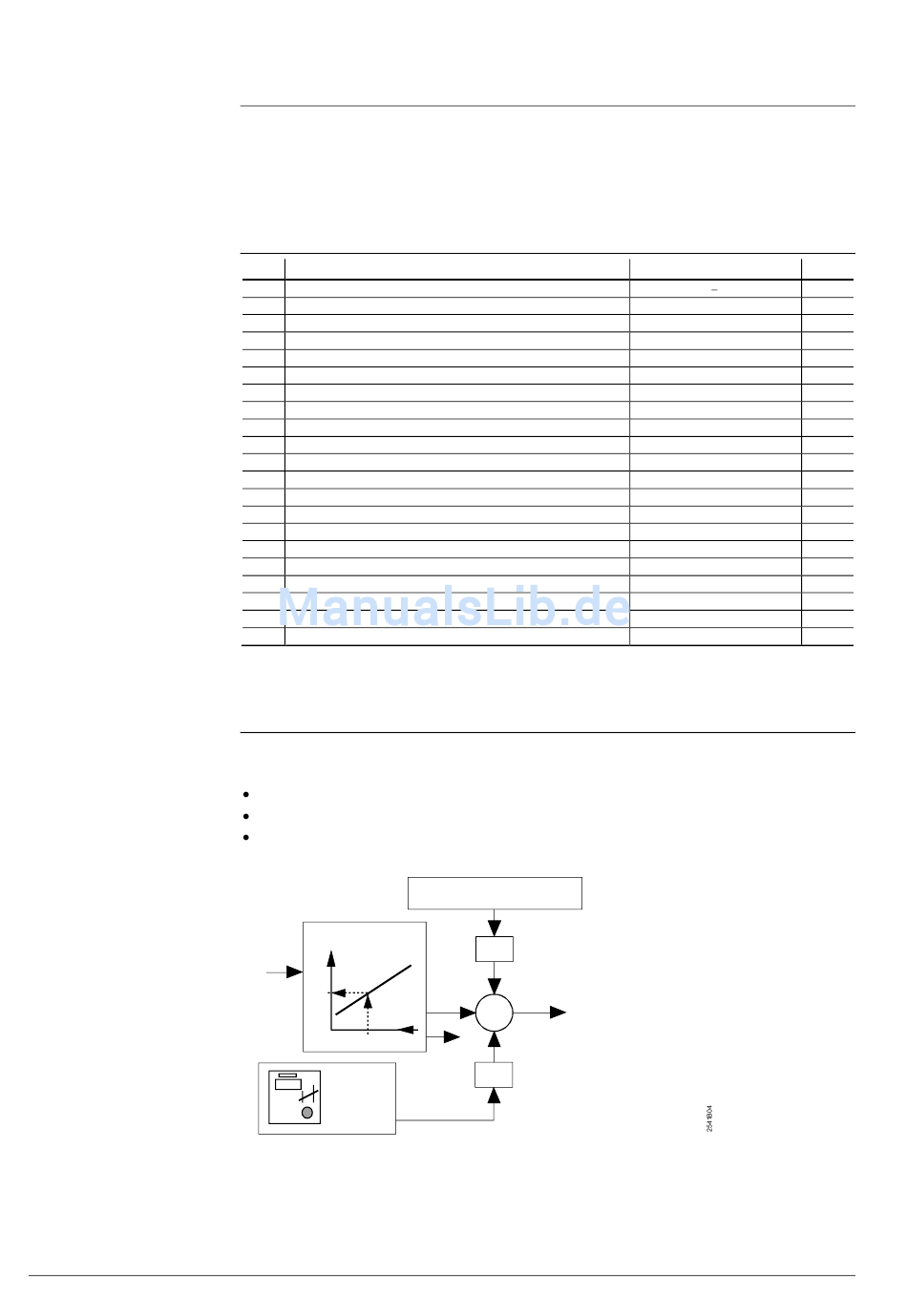

Bildung des
Vorlauftempera-
tursollwertes
