Diese Funktion:
verhindert Knackgeräusche in den Leitungen
schont Gegenstände und Baumaterialien, die kein rasches Aufheizen ertragen (z.B.
Antiquitäten)
verhindert Überlastung der Wärmeerzeugung.
Diese Funktion kann unwirksam gemacht werden (Einstellung ---).
9.3

Dreipunktregelung

Die Dreipunktregelung arbeitet als witterungsgeführte bzw. bedarfsgeführte Vorlauf-
temperaturregelung mit PI-Verhalten. Die Vorlauftemperatur wird durch stetiges Steu-
ern des Stellgerätes (Mischer oder Ventil) geregelt. Durch den I-Anteil erfolgt die Rege-
lung ohne bleibende Abweichung.
Die Stellbefehle der Regelung an den Stellantrieb des Mischers/Ventils werden auf die
Ausgangsrelais gegeben und mittels Leuchtdioden angezeigt.
9.4 Überhöhung Mischertemperatur
In Verbundanlagen kann dem RVL480 eine Überhöhung der Mischertemperatur einge-
geben werden. Darunter wird eine Überhöhung des jeweiligen Vorlauftemperatursoll-
wertes der Heizgruppe verstanden. Der überhöhte Sollwert geht als Wärmebedarfssig-
nal an die Wärmeerzeugung.
Die Überhöhung der Mischertemperatur kann nur am Regler mit Mischer (im folgenden
Beispiel Regler N2) eingestellt werden (Bedienzeile 84).

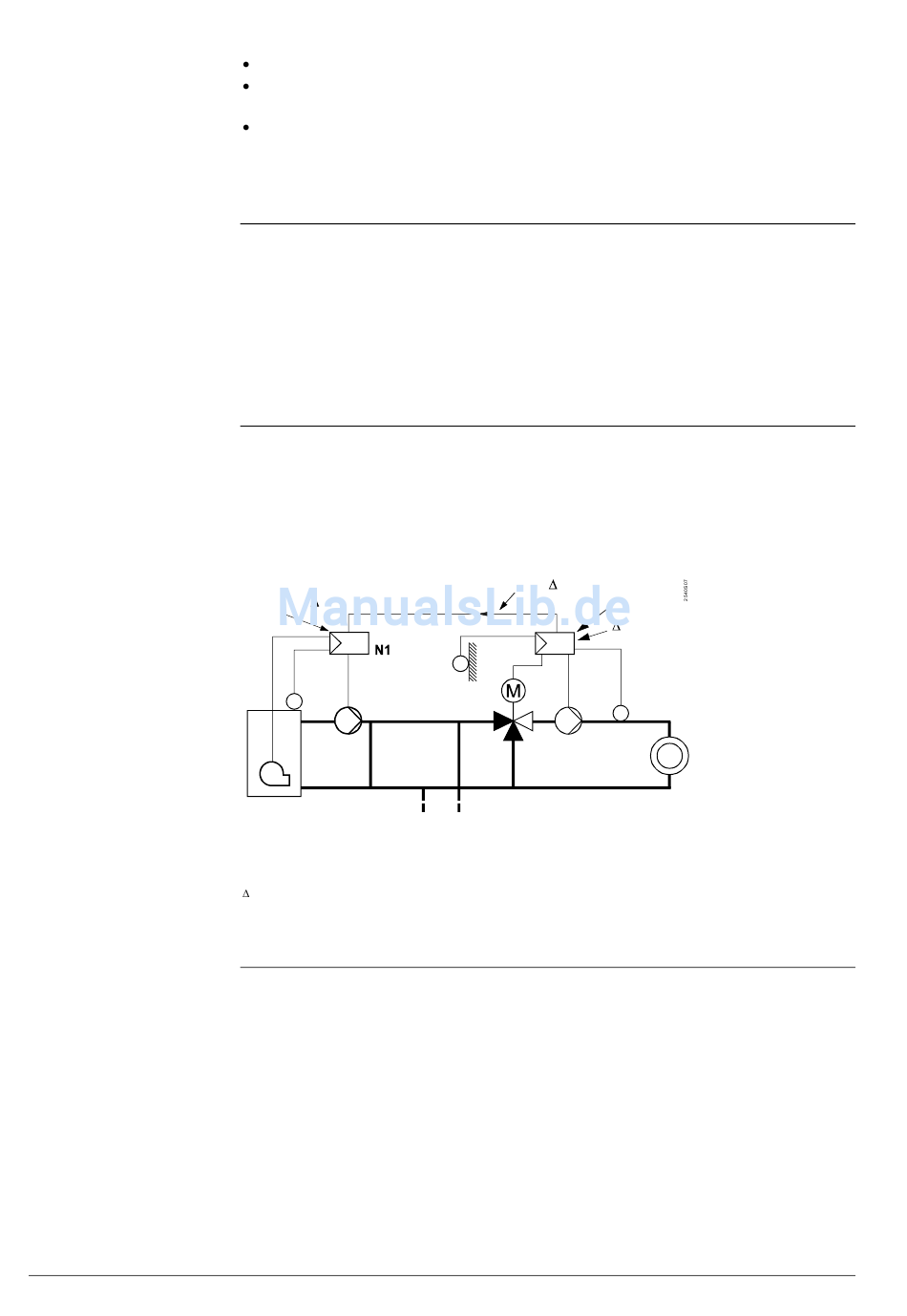

w = w + w
BUS (LPB)
N1 N2
N1 Kesseltemperaturregler (Wärmeerzeugung)
N2 Vorlauftemperaturregler (Heizgruppe)
w Sollwert des Kesseltemperaturreglers
N1
w Sollwert des Vorlauftemperaturreglers
N2
w Überhöhung der Mischertemperatur (eingestellt am Regler N2)
9.5

Impulssperre

Wenn der Stellantrieb während einer Gesamtdauer, die seiner fünffachen Laufzeit
entspricht, nur Schliess- oder Öffnungsimpulse erhalten hat, werden weitere vom Reg-
ler kommende Impulse gesperrt. Dadurch wird der Stellantrieb geschont.
Zur Sicherheit gibt der Regler jedoch alle 10 Minuten einen Impuls von 1 Minute Dauer
an den Stellantrieb ab.
Ein Impuls in der Gegenrichtung hebt die Impulssperre auf.
Heizungsregler RVL480 und RVL479
9 Funktionsblock „Dreipunktantrieb Heizkreis"
w w
N2 +
w
N2
w
N2
