13.3.4 Test H-Kontakte

13.4 Hilfsfunktionen

13.4.1 Anlagenfrostschutz

13.4.2 Vorlaufalarm

CE1P2522D / 13.01.2000
46/68

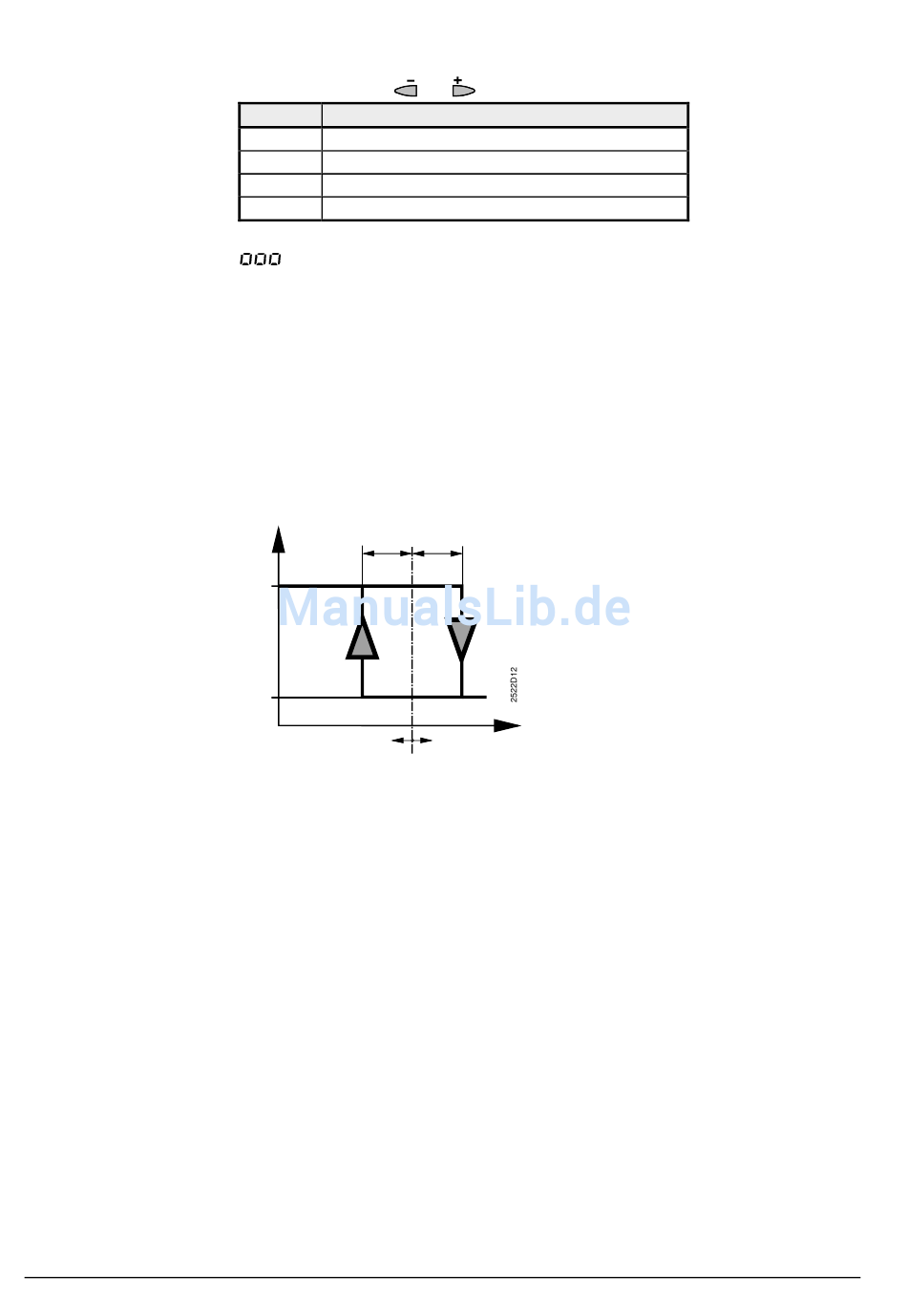

Auf der Bedienzeile 164 können die angeschlossenen H-Kontakte geprüft werden. An-
gezeigt wird immer der aktuelle Zustand (Kontakt offen, Kontakt geschlossen).
Mit den Einstelltasten
Eingabe
Kontakt
H1
Übersteuerung Betriebsart (H1-Kontakt)
H2
Manuell erzeugter Wärmebedarf (H2-Kontakt)
H3
Bediensperre (H3-Kontakt)
H4
Hubminimalbegrenzung (H4-Kontakt)
Der Kontaktzustand wird wie folgt angezeigt:
= Kontakt geschlossen
– – –
= Kontakt offen
Die Anlage kann gegen Frost geschützt werden. Bedingung ist, dass RVL470 und
Wärmeerzeugung betriebsbereit sind (Netzspannung!).
Einzustellen sind:
• die aktuelle Außentemperatur, bei welcher der Frostschutz ansprechen muss
• die Vorlauftemperatur, welche durch die Frostschutzfunktion im Minimum gehalten
werden muss
0,5 °C 0,5 °C
ON
OFF
BZ 167
BZ167 Bedienzeile 167
T
Außentemperatur
A
OFF
Frostschutz AUS
ON
Frostschutz EIN
Sinkt die aktuelle Außentemperatur unter den Grenzwert (Einstellung auf Bedienzeile
167 minus 0,5 °C), so schaltet der RVL470 die Umwälzpumpe (Pumpe an Klemme Q1)
ein und regelt die Vorlauftemperatur auf den eingestellten Minimalwert.
Ausgeschaltet wird die Regelung, wenn die Außentemperatur um 0,5 °C über den
Grenzwert angestiegen ist.
Der Anlagenfrostschutz kann inaktiv gemacht werden.
Der Vorlaufalarm löst eine Fehlermeldung aus, wenn die Vorlauf- bzw.die Kesseltempe-
ratur (je nach Anlagentyp) bei einer Wärmeanforderung das Sollwertband (Sollwert ±
eine definierte Schaltdifferenz) innerhalb einer definierten Zeit nicht erreicht. Diese Zeit
ist auf der Bedienzeile 130 einstellbar.
• Anlagentypen 1, 3, 4 und 6: Maßgebend ist die am Fühler B1 gemessene Tempera-
tur. Die Schaltdifferenz entspricht der Neutralzone (±1 °C).
• Anlagentypen 2 und 5: Maßgebend ist die am Fühler B1 gemessene Temperatur. Die
Schaltdifferenz entspricht der eingestellten Kessel-Schaltdifferenz (± 0,5
dienzeile 94)
Basisdokumentation RVL470
Funktionsblock «Servicefunktionen und allgemeine Einstellungen»
und
können die Kontakte einzeln angewählt werden.
T
A
SD; Be-
*
Siemens Building Technologies
Landis & Staefa Division
