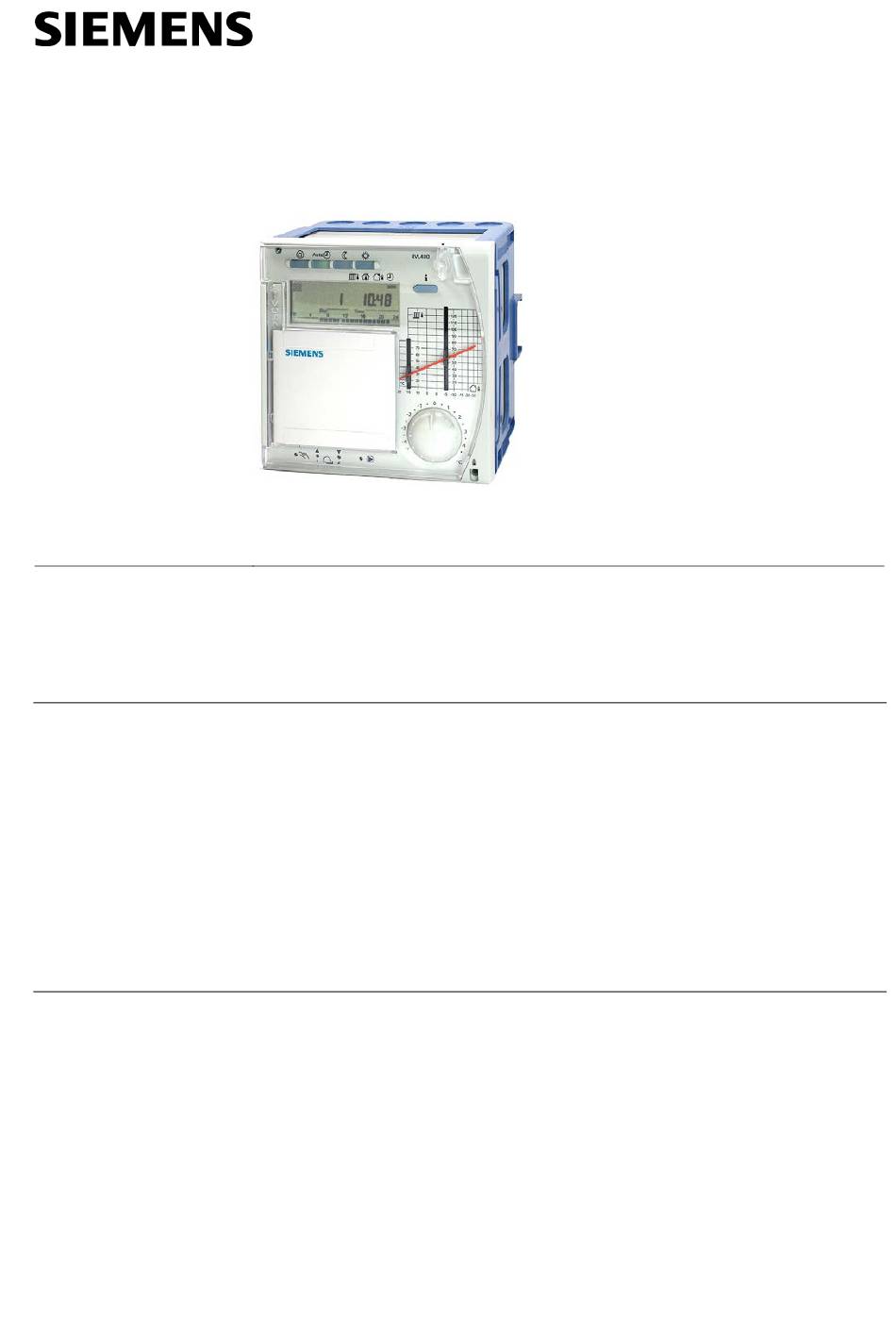

CE1N2540de
2020-01-07

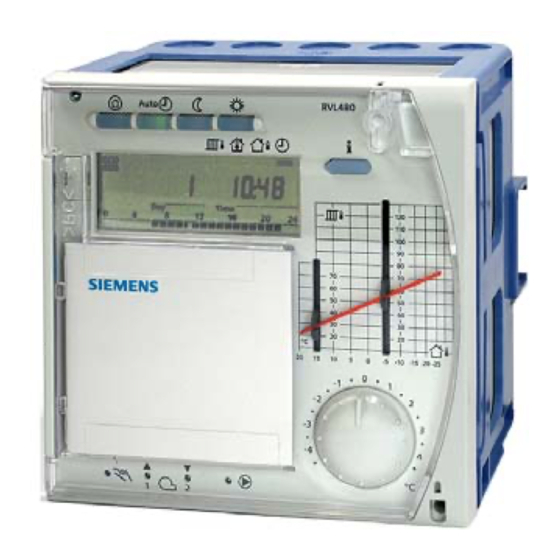

Heizungsregler
Multifunktionaler, kommunikativer Heizungsregler für Wohn- und Nichtwohnbau-
ten. Geeignet für Heizgruppenregelung, Kesseltemperaturregelung oder Vorrege-
lung. Geeignet für Wärmeerzeuger wie Brenner und Fernheizungen.
Sechs programmierte Anlagentypen. Betriebsspannung AC 230 V.
• Gebäudeseitige Anwendungen:
−
Mehrfamilienhäuser
−
Einfamilienhäuser
−
Nichtwohnbauten
• Anlagenseitige Anwendungen:
−
Heizgruppen mit eigener Wärmeerzeugung
−
Heizgruppen mit Fernheizungsanschluss
−
Verbundanlagen, bestehend aus Wärmeerzeugung und mehreren Heizgruppen
• Heizkörperseitige Anwendungen:
−
Radiator-, Konvektor-, Boden-, Decken- und Strahlungsheizungen
• Witterungsgeführte Regelung der Vorlauftemperatur durch Steuern des Ventils in
einer Heizgruppe
• Witterungsgeführte Regelung der Vorlauftemperatur durch Steuern des Brenners in
einer Heizgruppe
• Witterungsgeführte Regelung der Vorlauftemperatur durch Steuern des Ventils im
Primärrücklauf in einer Heizgruppe mit Fernheizungsanschluss (Übergabestation)
540
2
RVL480
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens RVL480
Inhaltszusammenfassung für Siemens RVL480
- Seite 1 RVL480 Heizungsregler Multifunktionaler, kommunikativer Heizungsregler für Wohn- und Nichtwohnbau- ten. Geeignet für Heizgruppenregelung, Kesseltemperaturregelung oder Vorrege- lung. Geeignet für Wärmeerzeuger wie Brenner und Fernheizungen. Sechs programmierte Anlagentypen. Betriebsspannung AC 230 V. Anwendung • Gebäudeseitige Anwendungen: − Mehrfamilienhäuser − Einfamilienhäuser −...
- Seite 2 Andere Funktionen • Schutzfunktionen • Fernbedienung • Inbetriebnahmehilfen • Kommunikationsfunktionen Bestellung Anzugeben ist die Typenbezeichnung RVL480. Dem Gerät sind die Bedienungs- und die Installationsanleitung beigelegt. Fühler sowie, wenn erforderlich, Raumgerät, Stellantrieb und Armatur sind getrennt zu bestellen. Produktdokumentation Dokument Doku-Nummer...
- Seite 3 Dreipunktsteuerung von Siemens. Kommunikation Die Kommunikation ist möglich mit: • allen LPB-fähigen Geräten von Siemens • SYNERGYR Gebäudezentrale OZW30 (ab Softwareversion 3.0) Achtung Der Heizungsregler RVL480 kann nicht als Partnergerät für RVL469 eingesetzt werden! Technik Anlagentypen Heizkreisregelung: Vorregelung: Heizkreisregelung mit Mischergruppe Vorregelung mit Mischergruppe, Wärmebedarfsmeldung ab Datenbus...
- Seite 4 • Uhrzeit und Datum • Vorlauftemperatur: mit LG-Ni 1000-Fühler Temperaturerfassung • Aussentemperatur: mit LG-Ni 1000-Fühler oder mit NTC 575-Fühler; der RVL480 erkennt den angeschlossenen Typ selbständig. In Verbundanlagen kann zudem der Lieferant der Aussentemperatur festgelegt werden. • Raumtemperatur: mit einem Raumtemperaturfühler oder mit einem Raumgerät oder mit beiden (Mittelwertbildung) •...
- Seite 5 Sperrfunktionen Alle Einstellungen können softwaremässig gegen Verstellen blockiert werden. Die Fernheizeinstellungen können hardwaremässig blockiert werden. • Der RVL480 hat eine Wochenschaltuhr. Pro Tag sind 3 EIN-Phasen möglich; dabei Schaltuhr sind für jeden Wochentag unterschiedliche EIN-Phasen möglich. • Für die Eingabe von maximal acht Ferienperioden hat der RVL480 eine Jahres- schaltuhr mit automatischer Sommer-/Winterzeit-Umschaltung.
- Seite 6 12 Drehknopf für die Raumtemperaturkorrektur 13 Befestigungsschraube mit Plombiermöglichkeit Der RVL480 besteht aus dem Reglereinsatz, der die Elektronik, das Netzteil, die Aus- gangsrelais und – an der Frontseite – alle Bedienelemente enthält, sowie dem Sockel, der auch die Anschlussklemmen umfasst. Die Bedienelemente liegen unter einem ab- schliessbaren Klarsichtdeckel.
- Seite 7 • Entsorgen Sie die Geräte über die dazu vorgesehenen Kanäle. • Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Garantieleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel 'Gerätekombinationen' aufgeführten Siemens-Produkten gewährleis- tet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. 7/10...
- Seite 8 Anwendung mit einem Aussentemperaturfühler mit 2-Punkt- 1.5% Regelung *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Schutzklasse II nach EN 60730 Schutzdaten Gehäuseschutzart (Deckel geschlossen) IP42 nach EN 60529 Verschmutzungsgrad 2 nach EN 60730 8/10 Siemens Heizungsregler RVL480 CE1N2540de Smart Infrastructure 2020-01-07...
- Seite 9 F2/F5 Y2/K5 Y1/K4 A6 Raumgerät LPB Datenbus B1 Vorlauf-/Kesselfühler M1 Heizkreis-/Umwälzpumpe B5 Raumfühler N1 Regler RVL480 B7 Rücklauffühler (Primärkreis) S1 Fernbedienung Betriebsart B71 Rücklauffühler (Sekundärkreis) S2 Fernbedienung Vorlauftemperatursollwert B9 Witterungsfühler Ux Wärmebedarfsausgang E1 Zweistufiger Brenner Y1 Stellantrieb Heizkreis, mit Kontakt für Hubminimalbegrenzung Temperaturwächter...
- Seite 10 Masse in mm Herausgegeben von: Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58-724 24 24 www.siemens.com/buildingtechnologies © Siemens Schweiz AG, 2008 Liefermöglichkeiten und technische Änderungen vorbehalten 10/10 Siemens Heizungsregler RVL480 CE1N2540de Smart Infrastructure 2020-01-07...
