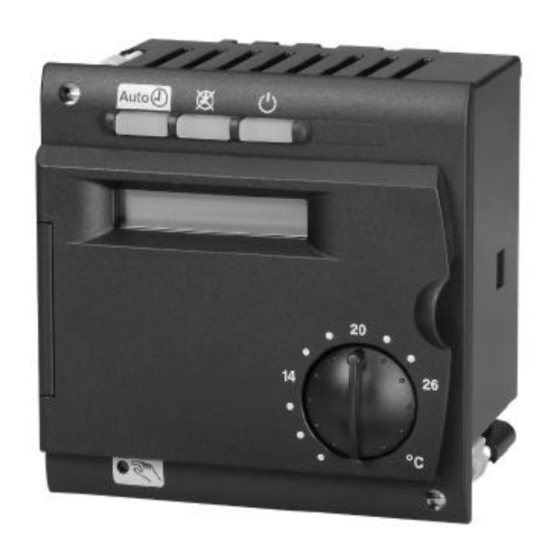

Siemens RVA36.531 Basisdokumentation
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. RVA36.531
  6. Basisdokumentation

Siemens RVA36.531 Basisdokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

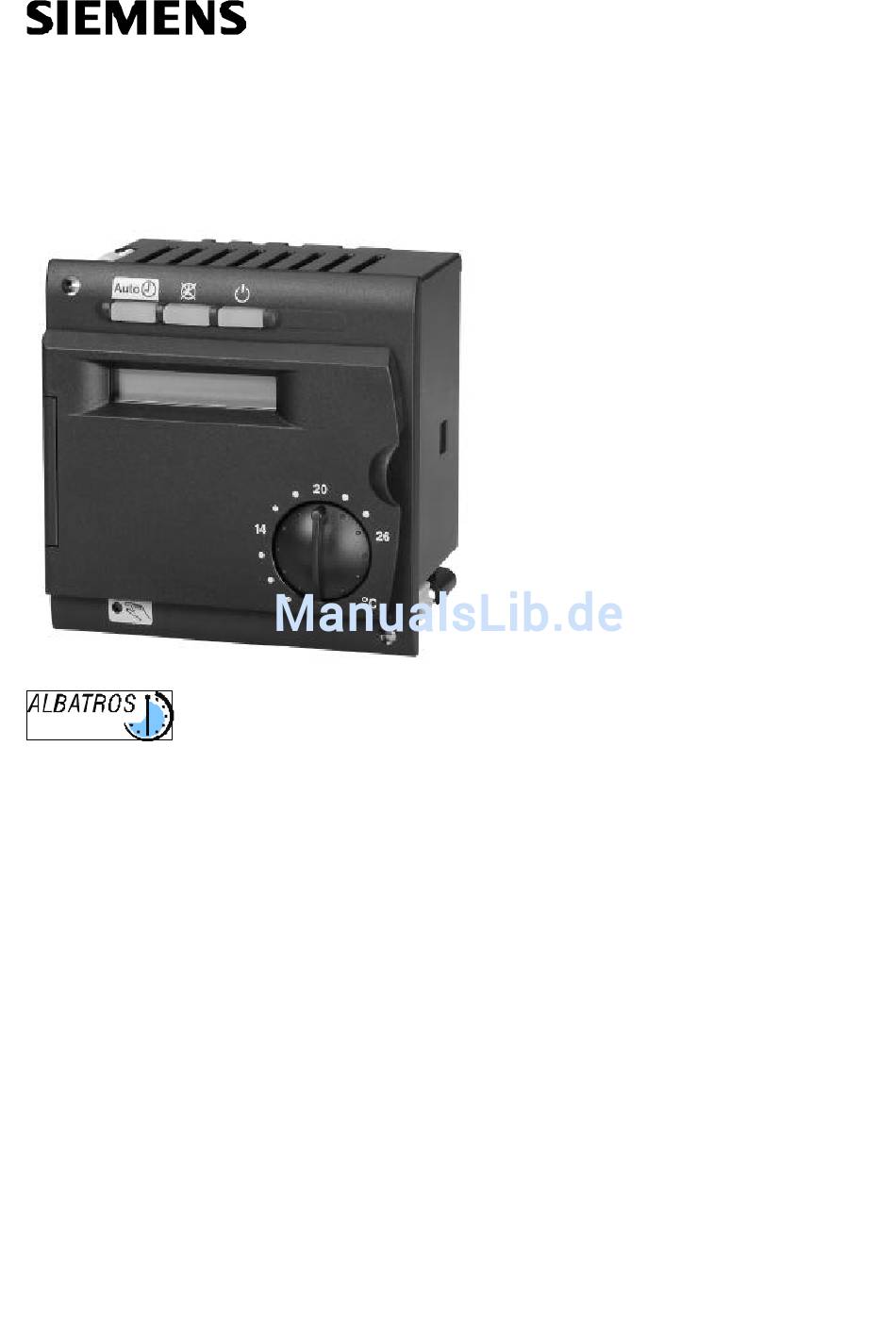

RVA46.531, RVA36.531
Heizkreisregler
Basisdokumentation
Ausgabe 4.0
Reglerserie D
Siemens Building Technologies
CE1P2372D
Landis & Staefa Division
21.3.2001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens RVA36.531

Inhaltszusammenfassung für Siemens RVA36.531

  • Seite 1 RVA46.531, RVA36.531 Heizkreisregler Basisdokumentation Ausgabe 4.0 Reglerserie D Siemens Building Technologies CE1P2372D Landis & Staefa Division 21.3.2001...
  • Seite 2 2/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division 21.3.2001...

  • Seite 3: Inhaltsverzeichnis

    Elektrische Installation ................ 13 2.2.1 Installationsvorschriften............... 13 2.2.2 Installationsvorgang................13 2.2.3 Anschlussklemmen RVA46.531 ............13 2.2.4 Anschlussklemmen RVA36.531 ............13 Inbetriebsetzung ................15 2.3.1 Funktionskontrolle................15 Parametrierung Endbenutzer ............... 17 2.4.1 Übersicht der Endbenutzer-Parameter ..........18 Parametrierung Heizungsfachmann............19 2.5.1 Übersicht der Heizungsfachmann-Parameter .........
  • Seite 4 Aktivierung der Funktion ..............68 4.24.3 Funktion ....................68 4.24.4 Anzeige.....................68 4.24.5 Abbruch der Funktion ................68 4.25 Estrich-Austrocknungsdaten..............69 Brauchwasser ..................70 4.26 Brauchwassertemperatur-Reduziertsollwert (TBWR) .......70 4.27 Brauchwasserprogramm..............71 4.27.1 24-Stunden-Betrieb Einstellung 0............71 4/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Übersicht 21.3.2001...
  • Seite 5 Gleitender Vorrang ................97 Serviecewerte..................99 5.15 Daueranzeige ..................99 5.16 Fremdwärme (Tf)................99 5.17 Adaptionsempfindlichkeit 1 (ZAF1) ............100 5.18 Adaptionsempfindlichkeit 2 (ZAF2) ............101 5.19 Software-Version ................101 5/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Übersicht 21.3.2001...
  • Seite 6 7.1.2 Zonen-Heizkreis ................110 Legende zu den Anlagentypen ............111 Elektrische Anschlüsse..............111 Massbilder ..................112 8.1.1 Ausschnitt ..................112 8.1.2 Reglerkombination................112 Technische Daten................113 6/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Übersicht 21.3.2001...

  • Seite 7: Übersicht

    • Handbetrieb über Tastendruck • Einfache Betriebsartenwahl über Drucktasten • Umschaltung der Betriebsart mit H-Kontakt • Ausgangs- und Eingangstest für eine einfache Inbetriebnahme und Funktionstest • Service-Steckanschluss für lokale Parametrierung und Daten-Aufzeichnung Nicht für RVA36.531 7/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis &...

  • Seite 8: Sortiment

    Rast 5 AGP2S.02G Raumgerät (2-pol) blau AGP2S.06A Fühler (6-pol) weiss AGP3S.02D Netz (2-pol) schwarz AGP3S.03K Stellantrieb (3-pol) grün AGP3S.04F Pumpen (4-pol) orange Nicht für RVA36.531 8/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Übersicht 21.3.2001...

  • Seite 9: Einsatzgebiet

    • Zur Verwendung der Geräte innerhalb eines Systemes müssen alle Anforderungen, welche in der Dokumentation “Local Process Bus (LPB) Basisdokumentation Systemprojektierung“ beschrieben sind, eingehalten werden (Dokumentations- Nummer CE1P2370D). • Die örtlichen Vorschriften (Installation etc.) sind einzuhalten. 9/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Übersicht 21.3.2001...

  • Seite 10: Handhabung

    • Stecken Sie diese auf der Rückseite des Reglers in die vorgesehenen Aussparungen. è Hinweis: Die Stecker sind codiert, damit der vorgesehene Steckplatz nicht verwechselt werden kann. 2371Z11 10/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 11 Frontseite des Gerätes fest. è Hinweis: Die Schrauben nur leicht festziehen, mit maximal 20Ncm Drehmoment. Die Befestigungshebel gehen durch die Drehbewegung automatisch in die richtige Position. 2371Z14 11/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 12: Vorgesehener Ausschnitt

    30° betragen und muss eine Freizone von 10 mm an den Kühlschlitzen eingehalten werden. Dadurch kann die entstehende Eigenerwärmung im Gerät durch die Luftzirkulation abfliessen. 12/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 13: Elektrische Installation

    Bei vorkonfektionierten Leitungen mit Stecker ist dank der Codierung eine sehr einfache Installation möglich. Ansicht von der Geräte-Rückseite ! Hinweis 2.2.3 Anschlussklemmen RVA46.531 2372A01 2.2.4 Anschlussklemmen RVA36.531 2388A01 13/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 14 Phase Y1 und Y2 – Nicht belegt – Nicht belegt AGP3S.04F orange – Nicht belegt Umwälzpumpe Heizkreis Phase Q2 Netzanschluss Phase AC 230 V AGP3S.02D schwarz Netzanschluss Nullleiter 14/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 15: Inbetriebsetzung

    Anzeige Der Anzeigebalken unter dem Symbol zeigt welcher Ausgang eingeschaltet ist. Diese Ziffer zeigt den aktuell angewählten Testschritt an. Diese Ziffer zeigt die gewählte Einstellzeile an. 15/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 16 Erscheint o o o in der Anzeige, liegt ein Kurzschluss vor. Anzeige Die Ziffer zeigt den aktuell angewählten Testschritt. Angezeigter Wert der gemessenen Temperatur. Diese Ziffer zeigt die gewählte Einstellzeile an. 16/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 17: Parametrierung Endbenutzer

    Dauer- Sie den Programmierbetrieb “Endbenutzer”. anzeige è Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. 17/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 18: Übersicht Der Endbenutzer-Parameter

    Aktivieren durch gleichzeitiges Drücken der + und - Tasten während 3 Sekunden. Service Fehleranzeige 0...255 – – Diese Einstellzeile ist nur wirksam, falls eine Boiler-Management-Unit (BMU) mit diesem Gerät angesteuert wird. 18/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 19: Parametrierung Heizungsfachmann

    Dauer- Sie den Programmierbetrieb “Heizungsfachmann”. anzeige è Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. 19/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 20: Übersicht Der Heizungsfachmann-Parameter

    °C (TVmin) TVmax Zeile 69 Vorlauftemperatur-Sollwert-Maximalbegrenzung TVmin...95 °C (TVmax) TVmin Zeile 68 Gebäudebauweise 0 / 1 – Schwer Leicht Heizkennlinien-Adaption 0 / 1 – Unwirksam Wirksam 20/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 21 – – – LPB-Kommunikations-Anzeige On / OFF – – – Aussentemperatur-Lieferant – – - -:- / 00.01...14.16 - - . - - Kein Signal 00.01...14.16 Adresse 21/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 22 8...95 °C (TVHw) Wirksinn Kontakt H1 0 / 1 – Ruhekontakt Arbeitskontakt Diese Einstellzeile ist nur wirksam, falls eine Boiler-Management-Unit (BMU) mit diesem Gerät angesteuert wird. 22/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 23: Parametrierung Oem

    Regler automatisch in die zuletzt gewählte Betriebsart zurück. Beispiel Jeder Tastendruck wird, unabhängig davon ob richtig oder falsch, als eine Ziffer des CODES übernommen. Als Quittierung wechselt die entsprechende Ziffer auf 1. 23/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 24: Übersicht Der Oem-Parameter

    Adaptionsempfindlichkeit 1 (ZAF1) 1...15 – Adaptionsempfindlichkeit 2 (ZAF2) 1...15 – Software-Version 00.0...99.0 – – Diese Einstellzeile ist nur wirksam, falls eine Boiler-Management-Unit (BMU) mit diesem Gerät angesteuert wird. 24/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 25: Bedienung

    Standby Handbetrieb -Funktionstaste mit Anlagen-Elemente manuell bedienbar Kontrollleuchte PC-Tool Anschluss Diagnose und Service Nicht für RVA36.531 Anzeige Symbole – Anzeige des Betriebszustandes mit Hilfe des schwarzen Cursors. Anzeige-Werte während Regelbetrieb oder bei Einstellungen. Programmier-Zeile während Einstellungen. 25/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531...

  • Seite 26: Betriebsstörungen

    Heizungsanlage funktioniert nicht richtig • Alle Parameter gemäss Einstellanleitung "Heizungsfachmann" und Bedienungsanleitung "Endverbraucher" überprüfen. • Eingangtest durchführen. Ausgangtest durchführen. Elektromechanischer Temperaturregler (TR) und Sicherheitstemperaturbegrenzer (STB) kontrollieren. 26/118 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 21.3.2001...
  • Seite 27 • Einstellungen auf Heizungsfachmann-Ebene kontrollieren. • Fühler an A6 kontrollieren (Eingangtest). Fehlermeldung, es erscheint “ER” auf der Anzeige • Gemäss Parametrierung Endbenutzer auf Zeile 50 die Ursache des Fehlers nachschlagen. 27/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Handhabung 21.3.2001...

  • Seite 28: Beschreibung Endbenutzer-Einstellungen

    Tages-Heizgrenzenautomatik inaktiv • Heizbetrieb aus Standby • Temperatur nach Frostschutz • Schutzfunktionen aktiv • Umschaltung am Raumgerät inaktiv • So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv 28/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...
  • Seite 29 Die Betriebsarten-Umschaltung am Raumgerät hat nur Einfluss, wenn am Regler auf Automatikbetrieb geschaltet ist. Die Raumtemperatur wird jedoch unabhängig von der gewählten Betriebsart am Regler über die PPS übermittelt. 29/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 30: Raumtemperatur-Nennsollwert

    Raumtemperatur-Reduziertsollwert Vorrang. Speziell dann, falls am Drehknopf tiefer eingestellt ist. Beispiel Auf den Raumtemperatur-Nennsollwert wird innerhalb der Heizphasen geregelt. Die Heizphasen richten sich nach der Einstellung “Zeile 6 bis 11". 30/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 31: Temperatureinstellung Über Raumgerät

    Korrektur am Raumgerät-Drehknopf (± 3°C) Regler Raumtemperatur-Nennsollwert Beispiel: Sollwert-Einstellung am Regler-Drehknopf (wirkungslos) 22 °C Sollwert-Einstellung in Raumgerät-Einstellzeile 19 °C Sollwert-Verstellung am Raumgerät-Drehknopf + 2 °C Resultierender Sollwert 21 °C 31/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 32: Handbetrieb

    Sobald die Handbetriebsart eingeschaltet ist, gilt als Wärmeanforderung folgender Wert für die Raumheizung: Vorlauftemperatur-Sollwert-Maximalbegrenzung (Zeile 69) Die Ausgänge werden in folgende Zustände geschaltet: Ausgang Anschluss Zustand Heizkreispumpe Mischerausgänge Y1 / Y2 AUS (stromlos) Anzeige 32/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 33: Uhreinstellung

    Die Zeitschaltuhr wird auf den eingestellten Tag gesetzt. Der eingestellte Wochentag ist wichtig, damit das Heizprogramm des Reglers wunschgemäss läuft. Montag Freitag Wochentagtabelle Dienstag Samstag Mittwoch Sonntag Donnerstag 33/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 34: Datum (Tag, Monat)

    Auswirkung Das Jahr des Reglers wird auf das aktuelle Jahr gesetzt. Diese Jahreseinstellung ist wichtig, damit die So / Wi-Zeit Umschaltung des Reglers wunschgemäss läuft. 34/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 35: Zeitschaltprogramm 1

    è Tip Zuerst mit Wochenblock (1-7) die Schaltzeiten eingeben, welche für die Mehrzahl der Tage gewünscht wird und danach mit Einzeltag (1...7) die entsprechenden Tage abändern. 35/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...
  • Seite 36 Beispiel: 24 h 36/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 37: Schaltzeiten

    In Betriebsart “AUTO” kann das Zeitschaltprogramm sowohl am Regler (wie oben beschrieben) als auch am Raumgerät QAA70 eingestellt werden. Jeweils der "letzte" Eingriff" ist wirksam. 37/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 38: Brauchwasserwerte

    Wichtige Einstellungen Folgende Einstellungen beeinflussen die Bereitung des Brauchwassers: • Brauchwassertemperatur-Nennsollwert Zeile 13 • Brauchwassertempertur-Reduziertsollwert Zeile 80 • Brauchwasser-Programm Zeile 81 • Brauchwasser-Zuordnung Zeile 82 38/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 39: Brauchwassertemperatur-Nennsollwert (Tbww)

    Er ermöglicht die gewünschte Brauchwassertemperatur, während Neben- Nutzungszeiten. Brauchwasser-Programm Zu welchen Zeiten auf diese Brauchwasser-Sollwerte geheizt wird, kann mit dem Brauchwasser-Programm in Zeile 81 und der Brauchwasser-Zuordnung Zeile 82 eingestellt werden. 39/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 40: Heizkreise

    Durch die Einstellung verändert sich der Raumtemperatur-Reduziertsollwert, auf den die Temperatur in den Wohnräumen ausserhalb der Heizphasen geregelt wird. Die Heizphasen richten sich nach der Einstellung “Zeile 6 bis 11”. Beispiel 24 h 40/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 41: Raumtemperatur-Frostschutzsollwert (Trf)

    In der Betriebsart wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geheizt. °C Bereich der Raumsollwerte Einstellung “Raumtemperatur-Reduziertsollwert” Einstellung “Raumtemperatur-Frostschutz-Sollwert” 41/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 42: Sommer/Winter Umschalttemperatur (Thg1)

    TAged < THG – 1 °C Umschaltung zwischen Sommer- und Winterbetrieb °C TAged TAged Gedämpfte Aussentemperatur So / Wi- Umschalttemperatur Temperatur THG +1 °C Zeit Heizung THG -1 °C 42/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 43: Heizkennlinien-Steilheit (S1)

    Je grösser die Steilheit der Heizkennlinie, desto höher ist der Vorlauftemperatur- Sollwert bei tiefen Aussentemperaturen. Hinweis Mit Raumtemperatur-Fühler wird ein wesentlich besserer Komfort erreicht. 27,5 22,5 °C 17,5 12,5 °C Heizkennliniendiagramm Vorlauftemperatur Gemischte Aussentemperatur 43/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 44: Istwertanzeigen

    0,0 °C Fühlerunterbruch oder kein Fühler angeschlossen 0,0 °C Fühlerkurzschluss Hinweis Näheres zum Rücksetzen der gedämpften auf die aktuelle Aussentemperatur siehe im Stichwortverzeichnis unter "gedämpfte Aussentemperatur". 44/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 45: Unterhalt

    – – : – – Phase 2 AUS – – : – – Phase 3 EIN – – : – – Phase 3 AUS – – : – – 45/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 46: 3.19 Fehleranzeige

    Die zweite Ziffer zeigt die Segment-Adresse des fehlerhaften Gerätes (0.) Die dritte Ziffer zeigt die Geräte-Adresse des fehlerhaften Gerätes (.01) Anzeige Beispiel einer Anzeige bei einem aufgetretenen Fehler: 46/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 21.3.2001...

  • Seite 47: Beschreibung Heizungsfachmann-Einstellungen

    Alle Ausgänge schalten gemäss Regelbetrieb Testschritt 1 Alle Ausgänge ausgeschaltet Testschritt 2 Mischerheizkreispumpe (Q2) eingeschaltet Testschritt 3 Mischer-Ventil “AUF” (Y1) eingeschaltet Testschritt 4 Mischer-Ventil “ZU” (Y2) eingeschaltet 47/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 48: Eingang-Test

    Anzeige der Aussentemperatur von Fühler B9 Testschritt 2 Anzeige der Raumtemperatur von A6 Testschritt 3 Anzeige Eingang H1 ( 000 / - - - ) 48/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 49: Anlagetyp-Anzeige

    Die grafisch dargestellten Anlagetypen mit den erforderlichen Peripheriegeräten sind im Kapitel “Anwendungen" zu finden. Folgende Faktoren beeinflussen die Bildung des Anlagetypen: − Eingangsignal an B1 − Anschluss einer BMU 49/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 50: Raumtemperatur-Nennsollwert-Anzeige

    Raumtemperatur- Der resultierende Raumtemperatur-Nennsollwert setzt sich zusammen aus dem Nennsollwert eingestellten Sollwert und einer allfällig am Raumgerät eingestellten Korrektur. Siehe dazu im Stichwortverzeichnis unter "Raumtemperatur-Nennsollwert". 50/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 51: Istwerte

    Voraussetzung ist, dass die BMU das entsprechende Signal erzeugt. Einstellung Anzeigebereich Einheit 0...140 °C Spezielle Anzeigen – – – Fühlerunterbruch oder kein Fühler angeschlossen. 0 0 0 Fühlerkurzschluss 51/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 52: Gedämpfte Aussentemperatur (Taged)

    Beispiel Die BMU zeigt den Fehlercode 175 an. Hinweis Liegt ein BMU-Fehlercode an, wird auf der Bedienzeile 50 zusätzlich ein allgemeiner BMU-Fehler angezeigt (Fehlercode 150). 52/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 53: 4.11 Schienen-Vorlauftemperatur-Istwert

    Digitaler Raumtemperatur-Fühler QAA10 Beispiel Geräteadresse Geräte Identifikation (siehe Liste) Gewählte Einstellzeile • Sobald eine Geräteidentifikation erscheint (numerische Zahl), bedeutet dies Hinweise gleichzeitig, dass die Kommunikation fehlerfrei ist. 53/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 54: Vorlauftemperatur-Sollwert-Anzeige (Tvw)

    Abdecken des Wärmebedarfes benötigt wird. Hinweis In folgenden Situationen erscheint - - - in der Anzeige: − Aktive ECO-Funktion (So / Wi-Umschaltung, Tagesheizgrenzen-Automatik) − Schnellabsenkung wirksam − Wirksame Raumtemperaturbegrenzung 54/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 55: Heizkreis

    Raumtemperatur von 22 °C bewirkt, verschieben Sie die Heizkennlinie um 2 °C nach unten. Parallelverschiebung Jede Sollwertverstellung, ob durch Einstellwert oder Betriebsniveau, ist eine Parallelverschiebung der Heizkennlinie. °C °C Vorlauftemperatur Gemischte Aussentemperatur Raumtemperatur-Sollwert 55/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 56: 4.15 Raumtemperatur-Einfluss

    • Einstellung “Raumtemperatur-Einfluss” muss auf wirksam sein. • Entsprechendes Raumgerät muss angeschlossen sein • Im Führungsraum dürfen keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden). 56/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 57: Raum-Schaltdifferenz (Sdr)

    Pumpe Einschaltpunkt Ausschaltpunkt Zeit Pumpe EIN TRx = TRw Schaltdifferenz Pumpe AUS TRx = TRw + SDR Raumtemperatur-Istwert Raumtemperatur-Sollwert Raumtemperatur-Schaltdifferenz Sollwert Raum-Schaltdifferenz Einschaltpunkt Ausschaltpunkt °C 57/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 58: Vorlauftemperatur-Sollwert-Minimalbegrenzung (Tvmin)

    Vorlauftemperatur-Sollwert-Minimalbegrenzung Vorlauftemperatur-Sollwert-Maximalbegrenzung Begrenzung Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den Grenzwert, bleibt dieser bei weiter sinkender Wärmeanforderung konstant auf dem Minimalwert und wird nicht unterschritten. 58/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 59: Vorlauftemperatur-Sollwert-Maximalbegrenzung (Tvmax)

    Vorlauftemperatur-Sollwert-Minimalbegrenzung Vorlauftemperatur-Sollwert-Maximalbegrenzung Begrenzung Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den Grenzwert, bleibt dieser bei weiter steigender Wärmeanforderung konstant auf dem Maximalwert und wird nicht überschritten. 59/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 60: Gebäudebauweise

    Die Raumtemperatur reagiert schneller (stärker) auf Aussentemperatur- Schwankungen. Bauweise Schwere Bauweise: Gebäude mit dickem Mauerwerk oder Mauern mit Aussenisolation. Leichte Bauweise: Gebäude mit leichtem Mauerwerk. 60/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 61: Heizkennlinien-Adaption

    Die Korrektur der Parallelverschiebung wird in diesem Temperaturbereich mit dem Faktor f1 und der Adaptionsempfindlichkeit 1 gewichtet. Die Korrektur der Steilheit wird in diesem Temperaturbereich mit dem Faktor f2 und der Adaptionsempfindlichkeit 1 gewichtet. 61/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...
  • Seite 62 Beispiel bei einem Raumtemperatur-Nennsollwert von 20 °C. Diagramm ZAF1 ZAF2 Faktor Faktor Parallelverschiebung Faktor für Steilheit TAged Gedämpfte Aussentemperatur ZAF1 Adaptionsempfindlichkeit 1 (Zeile 39OEM) ZAF2 Adaptionsempfindlichkeit 2 (Zeile 40OEM) 62/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 63: Maximale Vorverlegungszeit Einschaltzeit-Optimierung

    Ende der Ansenkung schaltet die Optimierung die Regelung auf Nenn-Niveau um. Der Umschaltpunkt wird durch die Optimierung so berechnet, dass die Raumtemperatur beim Beginn der Nutzungszeit den Nenn-Sollwert erreicht. 63/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 64: Ohne Raumtemperatur-Einfluss

    Der Einschaltzeitpunkt der Heizung (Umschaltung auf Nenn-Niveau) wird so gewählt, dass bei Beginn der Nutzungszeit gemäss Heizprogramm der gewünschte Raumtemperatur-Sollwert - 0.25K erreicht wird. Der richtige Einschaltzeitpunkt wird über eine Adaption ermittelt. 64/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 65: Maximale Vorverlegungszeit Ausschaltzeit-Optimierung

    Ausschaltpunktes erfolgt in 10 Minuten Schritten. Werden die 0.25 K nicht erreicht, so wird der Ausschaltpunkt um 10 Minuten vorverlegt (früheres Abschalten). Im anderen Fall wird der Ausschaltpunkt um 10 Mintuten zurückverlegt (späteres Ausschalten). 65/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 66: 4.23 Sperrsignal-Verstärkung

    Das Sperrsignal wird ignoriert 1...99 % Das Sperrsignal wird reduziert berücksichtigt 100 % Das Sperrsignal wird unverändert übernommen 101...200 % Das Sperrsignal wird bis 2-fach verstärkt berücksichtigt 66/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 67: 4.24 Estrich-Austrocknung

    Funktions- und Belegreifheizen 4.24.1 Temperaturprofil Das Temperaturprofil der gewählten Estrichfunktion ist aus dem folgenden Diagramm ersichtlich. [TVw] [Tag Fh + Bh Vorlauftemperatur-Sollwert Starttag Funktionsheizen Belegreifheizen 67/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 68: Aktivierung Der Funktion

    Die aktuelle Heizkreis-Betriebsart blinkt bei aktivierter Estrich-Austrocknungsfunktion. 4.24.5 Abbruch der Funktion Die folgenden Ereignisse führen zum Abbruch der Estrich-Austrocknungsfunktion: Die gewählte Estrich-Funktion ist abgearbeitet. Der Einstell-Parameter "Estrich-Austrocknungsfunktion" wird auf inaktiv gestellt. 68/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 69: 4.25 Estrich-Austrocknungsdaten

    Die aktuellen Werte der Estrichfunktion werden hier angezeigt. Die Funktion selbst wird unter der Einstellung 77 aktiviert. Einstellung Anzeigebereich Einheit unwirksam 0...32 0...95 Beispiel 69/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 70: Brauchwasser

    Nutzungszeiten. • Brauchwassertemperatur-Reduziertsollwert Er ermöglicht die gewünschte Brauchwassertemperatur, während Neben- Nutzungszeiten. Schaltzeiten Zu welchen Zeiten auf diese Brauchwasser-Sollwerte geheizt wird, kann im Brauchwasserprogramm eingestellt werden. 70/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 71: 4.27 Brauchwasserprogramm

    (siehe dazu im Stichwortverzeichnis unter " Brauchwasser- Zuordnung"). 4.27.1 24-Stunden-Betrieb Einstellung 0 Die Brauchwasser-Temperatur wird, unabhängig von Zeitschaltprogrammen, dauernd auf Brauchwassertemperatur-Nennsollwert betrieben. Beispiel: 71/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 72: Betrieb Nach Zeitschaltprogrammen Mit Vorverlegung (Brauchwasser)

    Dafür wird grundsätzlich an den Schaltzeiten der Zeitschaltprogramme zwischen dem Brauchwassertemperatur-Nennsollwert und dem Brauchwassertemperatur- Reduziertsollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils um 1 Stunde vorverlegt. Beispiel: 16 17 72/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 73: Einstellung 1

    2 Alle Heizkreise im System Keine Brauchwasser-Bereitung, wenn alle Heizkreise im System in Ferienbetrieb sind. Nicht für RVA36.531 Das heisst, selbst wenn nach der Einstellung des Brauchwasserprogrammes (Einstellzeile 81) das Brauchwasser bereitet werden müsste, kann dies durch die Ferienfunktion blockiert sein. Lediglich die Frostschutzfunktion bleibt aktiv.

  • Seite 74: Lpb / System

    Master aufweisen (Adresse 1). Hinweis Die Adressierung ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" welche unter der Drucknummer CE1P2370D bezogen werden kann. 74/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 75: Lpb-Segmentadresse (Reglertyp Abhängig)

    Segmentadresse aufweisen. Hinweis Die Adressierung ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" welche unter der Drucknummer CE1P2370D bezogen werden kann. 75/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 76: Uhr-Betrieb (Reglertyp Abhängig)

    3 Systemuhr (Master) Zeiteinstellungen am Gerät können verstellt werden Verstellung und passen gleichzeitig die Systemzeit an. Reglerzeit Systemzeit Zeiteinstellungen des Reglers sind Vorgabe für das System. 76/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 77: 4.32 Sommer / Winter-Schalter Bmu

    Heizkreis des Reglers. Die Wirkung auf weitere Heizkreise im System ist abhängig vom Parameter auf Zeile 89 und der LPB-Adressierung. Segment-Adresse Auswirkung gemäss Einstellung Zeile 89 1...14 Segmentweit 77/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 78: Wirkbereich Der Zentralen Umschaltung (Reglertyp Abhängig)

    Die Einstellung1 ist nur von Bedeutung, wenn der Regler als Master definiert ist und Hinweis sich im Segment 0 befindet (Adresse 0 / 1). Bei anderer Adressierung ist sie wirkungslos. 78/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 79: 4.34 Umschaltung Winterzeit - Sommerzeit

    Datum auf Winterzeit umgestellt. Dazu wird von der aktuellen Sommerzeit 1 Std. abgezählt, d.h. die Zeit wird um 1 Std. zurückgestellt. Einstellung Einstellbereich Einheit Standardeinstellung 01.01...31.12. tt.mm 25.10. 79/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 80: Lpb-Speisung (Reglertyp Abhängig)

    Die Auslegung des Bussystems ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" welche unter der Drucknummer CE1P2370D bezogen werden kann. 80/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 81: Lpb-Speisungs-Anzeige (Reglertyp Abhängig)

    Der Regler versorgt das Bussystem im Moment mit Strom. BUS-Speisung momentan inaktiv Die BUS-Speisung kann auf unterschiedliche Weise erfolgen. Die Einstellung dafür BUS-Speisung erfolgt in der Programmierzeile 92. 81/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 82: Bus-Kommunikations-Anzeige (Reglertyp Abhängig)

    – – . – – Kein Aussentemperatur-Fühler lesbar 01.02 Adresse des Aussentemperatur-Fühlers Die erste Ziffer entspricht der Segmentnummer (01.) Die zweite Ziffer entspricht der Gerätenummer (.02) 82/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 83: Multifunktionaler Eingang

    Ob eine Brauchwasserladung bei aktiviertem Telefonfernschalter erfolgen kann, hängt von der folgenden Einstellung ab: Einstellung 0: die Brauchwasserladung ist bei aktivierter Umschaltung gesperrt Einstellung 1: die Brauchwasserladung bleibt bei aktivierter Umschaltung freigegeben 83/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 84: Minimal-Vorlauftemperatur-Sollwert Tvhw

    Kontakt an der Anschlussklemme H1 (z.B. eine Lufterhitzungsfunktion für Torschleieranlagen) aktiviert. Die Kontrolllampe der aktuellen Heizkreis- Betriebsarttaste blinkt während diesem Schaltzustand. Siehe dazu auch im 84/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 85: Minimal-Vorlauftemperatur-Sollwert H-Kontakt (Tvhw)

    Schaltdifferenz wie bei einer normalen Temperaturanforderung: TVHw +/- 1/2 SDK °C TVHw TKmin °C Kesseltemperatur-Sollwert TKmin Kesseltemperatur-Sollwert-Minimalbegrenzung (Einstellung Zeile 1 TVHw Minimal-Vorlauftemperatur-Sollwert H-Kontakt (Einstellung Zeile 97) Schaltdifferenz Kessel 85/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 86: 4.42 Wirksinn Kontakt H1

    Dauer der Anforderung eines Fremdgerätes geöffnet. Der Kontakt wirkt als Arbeitskontakt, das heisst er ist im Ruhezustand geöffnet und nur während der Dauer der Anforderung eines Fremdgerätes geschlossen. 86/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 21.3.2001...

  • Seite 87: Beschreibung Oem-Einstellungen

    Vorlauftemperatur-Sollwert bestehen, damit das verwendete Mischerventil während der gleichen Zeit geöffnet ist. Beispiel Betriebsart Pumpen Mischer TVNw Vorlauftemeperatur- Nennsollwert TVRw Vorlauftemperatur- Reduziertsollwert Pumpennachlaufzeit Nennbetrieb Reduziertbetrieb TVNw TVRw 87/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 88: Heizkreis

    Das Ergebnis wird zum eigentlichen Raumsollwert addiert. TRwk (TRw TRx) Raumtemperatur-Sollwert Raumtemperatur-Istwert TRwk Korrigierter Raumtemperatur-Sollwert Hinweis Der Raumtemperatur-Einflussfaktor hat nur bei angeschlossenem Raumgerät eine Auswirkung. 88/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 89: Konstante Für Schnellabsenkung Und Einschaltzeitoptimierung (Kon)

    Ist ein Raumtemperatur-Fühler angeschlossen, wird die Schnellabsenkzeit nicht aus dieser Einstellung gebildet. Siehe dazu auch im Stichwortverzeichnis unter Kapitel “Schnellabsenkung mit Raumtemperatur-Einfluss”. 5.4.2 Einschaltzeitoptimierung ohne Raumtemperatur- Einfluss Siehe dazu im Stichwortverzeichnis unter "Einschaltzeitoptimierung". 89/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 90: Raumtemperatur-Sollwertüberhöhung (Dtrsa)

    Der Raumtemperatur-Sollwert wird mit der Einstellung "DTRSA" überhöht bis der Raum aufgeheizt ist (TRw - ¼ °C). Die Überhöhung bewirkt einen Anstieg des Vorlauftemperatur-Sollwertes. °C DTRSA Raumtemperatur Istwert DTRSA Sollwertüberhöhung Raumtemperatur Sollwert Zeit 90/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 91: Anlagenfrostschutz

    War vorher die Temperatur tiefer (im Bereich „ON“), ist die Pumpe auch im Bereich bis –4 °C dauernd eingeschaltet und taktet erst oberhalb. takt TA °C 91/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 92: Vorlauftemperatur-Sollwertüberhöhung-Mischer (Uem)

    Je höher die Temperaturdiffernz zwischen Kesselvorlauf und Mischerheizkreis ist, desto schneller kann der geforderte Sollwert erreicht werden. Vorlauftemperatur-Sollwert Einstellung UEM Überhöhung Summe Kesseltemperatur-Sollwert Hinweis Vorlauftemperatur siehe auch im Stichwortverzeichnis unter “Heizkennlinien-Steilheit”. 92/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 93: Antrieb-Regelungsart

    Öffnen, Schliessen sowie Anhalten des Antriebes vorhanden sind. Bei dieser Regelungsart ist keine Einstellung der Schaltdifferenz notwendig. da der 3-Punkt Antrieb in jeder Position angehalten werden kann. 93/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 94: Antrieb-Schaltdifferenz

    Mischerantrieb ZU Schaltdifferenz Mischerantrieb AUF = TVw - SDM/2 Mischerantrieb ZU TVw + SDM/2 Sollwert Antrieb-Schaltdifferenz (28 OEM) Einschaltpunkt Ausschaltpunkt Mischerantrieb AUF Mischerantrieb ZU °C 94/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 95: P-Band Mischventil (Xp)

    Auswirkung Tn beeinflusst das I-Verhalten des Reglers. 5.12 Antrieblaufzeit Mischventil Nutzen Einstellung der Antriebslaufzeit. Beschreibung Mischventile weisen verschiedene Antriebslaufzeiten auf. Einstellung Einstellbereich Einheit Standardeinstellung 30...873 95/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 96: Brauchwasser

    Bei knapp dimensionierten Kesseln und Mischerheizkreisen, kann es sein, dass bei grosser Heizlast der Sollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfliesst. 96/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 97: Anlagen Frostschutz

    Durch die Bildung des Temperatur-Zeit-Integrals wird nicht nur die Zeitdauer, sondern auch die Grösse der Kesseltemperatur-Unterschreitung berücksichtigt. Bei starker Unterschreitung wird die Sollwert-Reduzierung also stärker als bei geringer Unterschreitung. 97/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...
  • Seite 98 (TKw - SDK / 2 - TKx)dt   × Integral     Sperrsignal = 10 × K Min Kesseltemperatur-Sollwert Kesseltemperatur-Istwert Kessel-Schaltdifferenz Unterschreitungszeit in Minuten 98/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 99: Serviecewerte

    Einstellung kann daher vom Regler verändert werden. Auswirkung Kompensation möglicher konstanter Wärmequellen. Bei Eingabe: Erhöhen Für grössere Kompensation Bei starken Fremdwärmequellen Senken Für kleinere Kompensation Bei schwachen Fremdwärmequellen 99/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 100: Adaptionsempfindlichkeit 1 (Zaf1)

    Bei einer Verstellung der Heizkennlinien-Steilheit, wird die Adaptionsempfindlichkeit wieder auf die Standardeinstellung zurückgesetzt. Heizkennlinien-Adaption Der Prozess der Heizkennlinien Adaption ist unter der gleichnamigen Funktion beschrieben. Siehe dazu im Stichwortverzeichnis unter "Heizkennlinien-Adaption". 100/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 101: Adaptionsempfindlichkeit 2 (Zaf2)

    Mit dem Einsteigen in die Bedienzeile wird automatisch die Software-Version angezeigt. Beispiel: 01.0 Die ersten beiden Ziffern entspricht der Software-Version (01.) Die dritte Ziffer entspricht der Software-Revision (.0) 101/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Beschreibung OEM-Einstellungen 21.3.2001...

  • Seite 102: Allgemeine Regelprozesse

    Steigt der Vorlauftemperatur-Sollwert höher als der Raumtemperatur-Sollwert plus ein Korrekturwert, dann wird die Heizung eingeschaltet. Einschaltpunkt der Heizung: TRw + 4 S/10 Vorlauftemperatur-Sollwert Raumtemperatur-Sollwert Heizkennlinien Steilheit 102/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 103: Mit Raumtemperatur-Einfluss

    Raumtemperatur-Sollwert plus ein Korrektursollwert, dann wird die Heizung eingeschaltet. • Einschaltpunkt der Heizung: KORR ≥ − TVwk TVwk Vorlauftemperatur-Sollwert korrigiert um den Raumtemperatur-Einfluss Raumtemperatur-Sollwert Heizkennlinien Steilheit KORR Raumtemperatur-Einflussfaktor 103/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 104: Schnellabsenkung Mit Raumtemperatur-Fühler

    Kessel mehr erfolgen kann. Hinweis Ist kein Raumtemperatur-Fühler angeschlossen, wird die Schnellabsenkung nicht mit diesem Prozess gebildet. Siehe dazu auch im Stichwortverzeichnis unter Kapitel “Konstante für Schnellabsenkungs”. 104/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 105: Gedämpfte Aussentemperatur

    Indirekt wirkt die gedämpfte Aussentemperatur, über die gemischte Aussentemperatur auf die Vorlauftemperatur-Regelung. TAakt Beispiel °C TAged 18:00 06:00 18:00 06:00 18:00 TAakt Aktuelle Aussentemperatur TAged Gedämpfte Aussentemperatur 105/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 106: Gemischte Aussentemperatur

    TAgem0 TAged 18:00 06:00 18:00 06:00 18:00 TAakt Aktuelle Aussentemperatur TAged Gedämpfte Aussentemperatur TAgem1 Gemischte Aussentemperatur für leichte Bauweise TAgem0 Gemischte Aussentemperatur für schwere Bauweise 106/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 107: Pumpenkick

    Die in Betrieb stehende Pumpe läuft nach Wegfall der Anforderung noch. Siehe dazu auch Pumpennachlaufzeit. Gründe für eine ungültige Wärmeanforderung können z.B. Sommer / Winter-Umschaltung, Tagesheizgrenze, Schnellabsenkung, Raumtemperaturbegrenzung durch Raumfühler sein. 107/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 108: Frostschutz

    Erreicht die Vorlauftemperatur die Ausschaltschwelle von 7 °C, so wird die Temperaturanforderung noch während 5 Minuten aufrechterhalten. Dies stellt sicher, dass das warme Wasser den ganzen Heizkreis inklusive Rücklauf erreichen kann. 108/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Allgemeine Regelprozesse 21.3.2001...

  • Seite 109: Anwendungen

    Anlagetyp Nr. 16 BMU-Ansteuerung über PPS: Heizkreisregelung für einen Mischerheizkreis. Anlagetyp Nr. 15 Zusätzlich zu Anlagenschema Nr. 16: Brauchwasserladung mit Pumpe oder Umlenkventil (Bestandteil der BMU). RVA36/46 109/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Anwendungen 21.3.2001...

  • Seite 110: Zonen-Heizkreis

    Anlagetyp Nr. 11 Heizkreisregelung für einen Mischerheizkreis als LPB-Erweiterung zu einer bestehenden Anlage. Anlagetyp Nr. 12 Heizkreisregelung für einen Pumpenheizkreis als LPB-Erweiterung zu einer bestehenden Anlage. 110/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Anwendungen 21.3.2001...

  • Seite 111: Legende Zu Den Anlagentypen

    Phase Y1 und Y2 Phase Q2 Netzanschluss Phase AC 230 V Netzanschluss Nulleiter Umwälzpumpe-Heizkreis Mischer-Ventil “AUF” Mischer-Ventil “ZU” Bestandteil der BMU Brauchwassertemperatur-Fühler (BMU) Kleinspannung Brauchwasser-Ladepumpe (BMU) Netzspannung Elektrische Anschlüsse 111/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Anwendungen 21.3.2001...

  • Seite 112: Massbilder

    Die Summe aller Nennmasse minus Korrekturmass pro Zwischensteg (e) ergibt das Gesamt-Ausschnittmass. Beispiel Kombination Berechunung Ausschnitt 96 mit 96 96+96-4 188 mm 96 mit 144 96+144-5 235 mm 144 mit 144 144+144-6 282 mm 112/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Massbilder 21.3.2001...

  • Seite 113: Technische Daten

    Ni 1000 Ω bei 0 °C (QAD21) Vorlauftemperatur-Fühler Telefon Fernschalter, Hilfsschalter (H1) Kleinspannungsfähig (vergoldete Kontakte) Diverses Masse (Gewicht) Regelgerät ca. 0,6 kg Gangreserve Uhr min. 12 Std. 113/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Technische Daten 21.3.2001...
  • Seite 114 Brauchwassertemperatur........ 51 Brauchwassertemperatur-Nennsollwert ....39 Schienen-Vorlauftemperatur ......53 Brauchwassertemperatur-Nennsollwert-Maximum Vorlauftemperatur.......... 51 (TBWmax)............96 Brauchwassertemperatur-Reduziertsollwert ... 70 Jahr..............34 Brauchwasser-Vorrang........96 Brauchwasser-Zuordnung ........73 Busspeisung ............80 114/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Stichwortverzeichnis 21.03.2001...
  • Seite 115 Vorlauftemperatur..........43 Raum-Schaltdifferenz ..........57 Vorlauftemperatur-Istwert ........51 Raumtemperatur Vorlauftemperatur-Sollwert ........84 Frostschutzsollwert .........41 Vorlauftemperatur-Sollwert H-Kontakt ....85 Reduziertsollwert ...........40 Vorlauftemperatur-Sollwert-Anzeige...... 54 Raumtemperatur-Begrenzung ......57 Vorlauftemperatur-Sollwert-Maximalbegrenzung..59 Raumtemperatur-Einfluss ........56 115/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Stichwortverzeichnis 21.03.2001...
  • Seite 116 (UEM) ............... 92 Wochentag-Vorwahl ........... 35 Wärmequellen............ 99 Zeitschaltprogramm 1......... 35 Winterbetrieb ............. 42 Zentrale Umschaltung......... 78 Wirkbereich zentrale Umschaltung......78 Zonen-Heizkreis..........110 Wirksinn des H1-Kontaktes ........86 116/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division 21.03.2001...
  • Seite 117 Änderung: Aufgrund einer umfangreichen Überarbeitung sind etliche neue Funktionen eingefügt sowie Ganzes Dokument viele bestehende angepasst worden. Eine detaillierte Aufführung der Änderungen ist daher nicht möglich. 117/118 Siemens Building Technologies Basisdokumentation RVA46.531, RVA36.531 CE1P2372D Landis & Staefa Division Korrigenda 21.03.2001...
