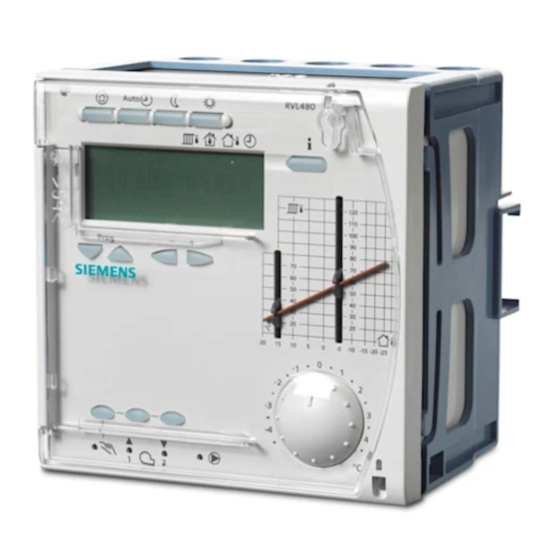

Siemens RVL480 Bedienungsanleitung

Heizungsregler
Vorschau ausblenden Andere Handbücher für RVL480:

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens RVL480

  • Seite 3: Inhaltsverzeichnis

    Heizprogramm ändern ..............17 Feriendaten eingeben ..............20 Brauchwassertemperatur abfragen oder verstellen...... 21 Schaltprogramm 2 ändern ............22 Uhr einstellen................24 Tipps .................... 25 Störfall und Handbetrieb ............... 27 Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 3/32...
  • Seite 4 9 10 Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 4/32...
  • Seite 5: Infotaste

    Tasten B und C: siehe Seite 29 Leuchte für Stellantrieb AUF / 1. Brennerstufe EIN Leuchte für Stellantrieb ZU / 2. Brennerstufe EIN 10 Leuchte für Pumpe EIN 11 Drehknopf für die Korrektur der Raumtemperatur Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 5/32...
  • Seite 6 Heizung aus (Frostschutz bleibt gewährleistet) Solare Brauchwasserladung (nur RVL481, RVL482) Es liegt eine Störung in der Anlage vor Eine Maximalbegrenzung ist aktiv Eine Minimalbegrenzung ist aktiv Der Regler ist am Datenbus angeschlossen Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 6/32...
  • Seite 7 Anzeige von: Uhrzeit Aussentemperatur Raumtemperatur (Anzeige nur mit Fühler) Vorlauftemperatur oder Kesseltemperatur Die Markierung zeigt die Anzeigegrösse Die zuletzt gewählte Info bleibt als Daueranzeige im Anzeigefeld! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 7/32...
  • Seite 8: Betriebsarten

    Fernbedienung mit einem Raumgerät ist nur in der Betriebsart AUTO möglich. Blinkt die Taste , so übersteuert das Raumge- rät das Heizprogramm des Reglers. Mit der Betriebsart AUTO ist der Regler ein echter Ganzjahresautomat. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 8/32...
  • Seite 9: Heizung Einschalten

    Datum und Uhrzeit kontrollieren; korrigieren, wenn nötig • Taste für Betriebsart drücken • Brauchwasserbereitung aktivieren (nur RVL481, RVL482) Dem Regler sind bei der Inbetriebnahme praxisnahe und erprobte Werte eingegeben worden! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 9/32...
  • Seite 10: Brauchwasser Bereitstellen

    Bei leuchtender Taste stellt der Regler das Brauchwasser – je nach Einstellung des Heizungsfachmannes – zu folgenden Zeiten zur Verfügung: gemäss dem Schaltprogramm 2 gemäss dem Heizprogramm 24 Stunden pro Tag (⌧ Zutreffendes ankreuzen) Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 10/32...
  • Seite 11 Brauchwasserbereitung mit einem Sonnenkollektor. Die solare Brauchwasserladung wird in der Anzeige mit dem Symbol angezeigt. Die Bereitstellung von Brauchwasser ist unabhängig von der Betriebsart des Reglers. Während Ferien wird kein Brauchwasser bereitgestellt. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 11/32...
  • Seite 12: Raumtemperatur Stimmt Nicht

    Witterung nicht stimmt, so korrigieren Sie das mit der Heizkennlinie. Dazu stehen – je nach Eingabe Ihres Heizungsfachmannes – drei Einstellarten zur Verfügung. Zum Korrigieren gehen Sie wie folgt vor: Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 12/32...
  • Seite 13 5 °C korrigieren korrigieren Über den Netzbetreiber benach- Netzbetreiber benach- Datenbus richtigen richtigen (⌧ Zutreffendes ankreuzen) Nach einer Korrektur zwei Tage warten – die Gebäude- temperatur muss sich neu einpendeln! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 13/32...
  • Seite 14: Nicht Nach Heizprogramm Heizen

    Bis auf weiteres nur reduziertes Heizen: Mit der Taste die Betriebsart REDUZIERT wählen Nicht vergessen, die Betriebsart wieder zurückzu- stellen! Nur mit der Betriebsart AUTO arbeitet der Regler nach dem Heizprogramm. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 14/32...
  • Seite 15: Einstellwerte Abfragen Oder Verstellen

    Einstellebene verlassen: Taste für die gewünschte Be- triebsart oder Infotaste drücken oder automatisch nach 30 Minuten Zeilenliste auf der Rückseite dieser Anleitung. Zum „Üben“ stellen Sie die Uhrzeit neu ein (Seite 24)! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 15/32...
  • Seite 16: Raumsollwerte Einstellen

    Standardeinstellung ist 14 °C. • Auf Zeile den Sollwert für Frostschutz und Ferien- betrieb (Anzeige ) ändern. Standardeinstellung ist 10 °C Einstellebene verlassen: Gewünschte Betriebsart wählen Kälteempfindliche Gegenstände wie Zimmerpflanzen usw. beachten! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 16/32...
  • Seite 17 22:00 bis 06:00 REDUZIERT Heizen Pro Tag sind maximal drei Heizphasen möglich. Einzugeben sind für jede Heizphase die Zeiten für • Beginn NORMAL Heizen • Ende NORMAL Heizen Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 17/32...
  • Seite 18 5. Auf Zeilen die gewünschten Zeiten für Anfang und Ende der 3. Heizphase eingeben Um eine Heizphase unwirksam zu machen, muss die Zeile oder so lange verstellt werden, bis --:-- erscheint. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 18/32...
  • Seite 19 NORMAL Heizen von 07:00 bis 12:00, von 14:00 bis 18:00 und von 19:00 bis 23:00 Bei abweichenden Eingaben fürs Wochenende zuerst die Zeiten für eine Woche (1-7) eingeben; anschliessend Tage 6 und 7 individuell ändern! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 19/32...
  • Seite 20 --.-- erscheint. Nach dem Ablaufen einer Ferienperiode werden deren Daten gelöscht. Einstellebene verlassen: Gewünschte Betriebsart wählen Keine Brauchwasserbereitung während den Ferien (nur RVL481, RVL482). Erstellen Sie zuerst schriftlich einen Ferienplan! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 20/32...
  • Seite 21 REDUZIERT einstellen. Auf diesen Sollwert wird in den „AUS-Phasen“ des gewählten Programms geladen. Standardeinstellung ist 40 °C Einstellebene verlassen: Gewünschte Betriebsart wählen Zu hohe Temperaturen erhöhen das Verbrühungsrisiko und fördern das Ablagern von Kalk! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 21/32...
  • Seite 22 Pro Tag sind maximal drei „EIN-Phasen“ möglich. Ein- zugeben sind für jede „EIN-Phase“ die Zeiten für • Beginn EIN • Ende EIN Änderungen nehmen Sie (analog dem Schaltprogramm für die Heizphasen) wie folgt vor: Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 22/32...
  • Seite 23 Beginn und Ende der 3. „EIN-Phase“ eingeben Um eine „EIN-Phase“ unwirksam zu machen, muss die Zeile oder so lange verstellt werden, bis --:-- erscheint. Einstellebene verlassen: Gewünschte Betriebsart wählen Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 23/32...
  • Seite 24 3. Für Datum und Jahrzahl ist das Vorgehen gleich wie für die Uhrzeit: • das Datum (Tag und Monat) auf Zeile • Jahrzahl auf Zeile Einstellebene verlassen: Gewünschte Betriebsart wählen Die Umstellung auf Sommerzeit und umgekehrt erfolgt automatisch! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 24/32...
  • Seite 25 Wärmeabgabe • Geschlossene Fensterläden, Storen usw. verringern Wärmeverluste nach aussen • Heizenergieverbrauch regelmässig kontrollieren • Brauchwassertemperaturen nur so hoch wie nötig einstellen (nur RVL481, RVL482) Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 25/32...
  • Seite 26: Heizprogramm Ändern

    Betriebsart AUTO sein • Die gewünschte Raumtemperatur wird zu früh oder zu spät erreicht: − Heizprogramm ändern − Ist das Gebäude gut isoliert, so ist eine lange Ab- senkzeit normal Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 26/32...
  • Seite 27: Störfall Und Handbetrieb

    Die Fehlercodes bedeuten: 10 = Störung Witterungsfühler 11 = Störung Sonnenfühler 12 = Störung Windfühler 20 = Störung Kesselfühler 30 = Störung Vorlauffühler 40 = Störung Rücklauffühler 42 = Störung Rücklauffühler Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 27/32...
  • Seite 28 100 = Zwei Uhrzeitmaster am Bus 120 = Vorlaufalarm 140 = Busadresse bzw. Anlagetyp unzulässig 142 = Kein Partnergerät am Bus vorhanden Die Fehlercodes sind für den Kundendienst nützlich. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 28/32...
  • Seite 29 Das Ventil kann mit den Tasten B (Öffnen) und C (Schliessen) manuell betätigt werden − Heizungsanlage ohne Ventil: Der Brenner ist ständig eingeschaltet. Bei zweistufigen Brennern kann die 2. Stufe mit der Taste C ein- und ausgeschaltet werden Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 29/32...
  • Seite 30 Die Wärmeerzeugung arbeitet nicht mehr: − Der Brenner ist in Störung: Rückstellknopf drücken − Die Heizkreispumpe und/oder die Kesselpumpe funktioniert nicht: Sicherungen prüfen − Der Übertragungsmechanismus zwischen Stellantrieb und Armatur ist ausgekuppelt: Einkuppeln! Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 30/32...
  • Seite 31 Wenn Sie mit diesen Massnahmen die Störung nicht beheben können: Heizungsfachmann ver- ständigen! Ihr Heizungsfachmann: Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 31/32...
  • Seite 32 Sollwert für Brauchwassertemperatur REDUZIERT Eingaben für das Schaltprogramm 2 Einstellung Jahresuhr (Uhrzeit, Wochentag, Datum und Jahr) Störungsanzeige (siehe Seite 27) Diese Anzeigen sind vom Reglertyp und von der Auslegung der Anlage abhängig. Siemens Building Technologies CE1B2540de 74 319 0616 0 b 18.07.2008 32/32...
