Anwendung

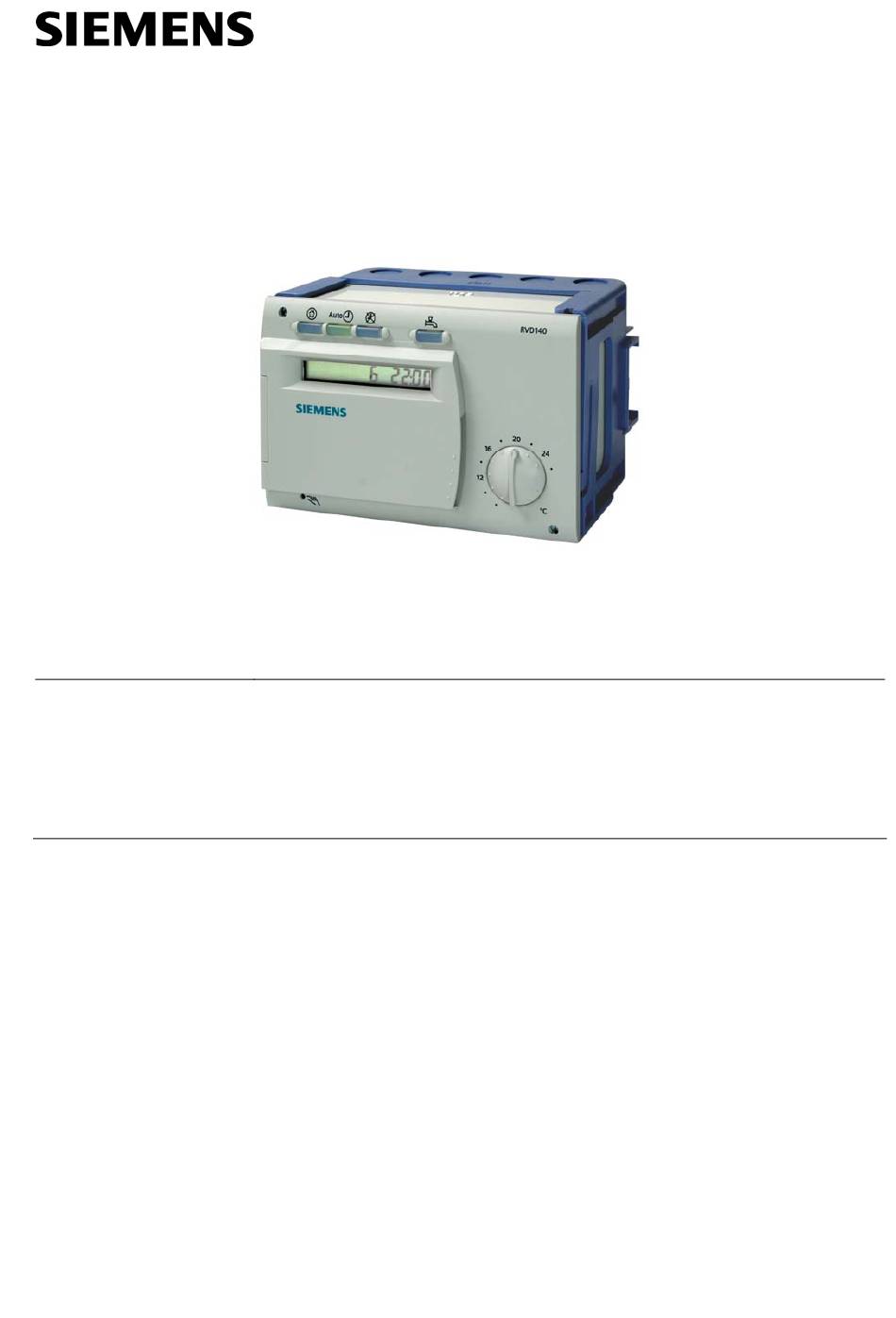

CE1N2510de
09.11.2009

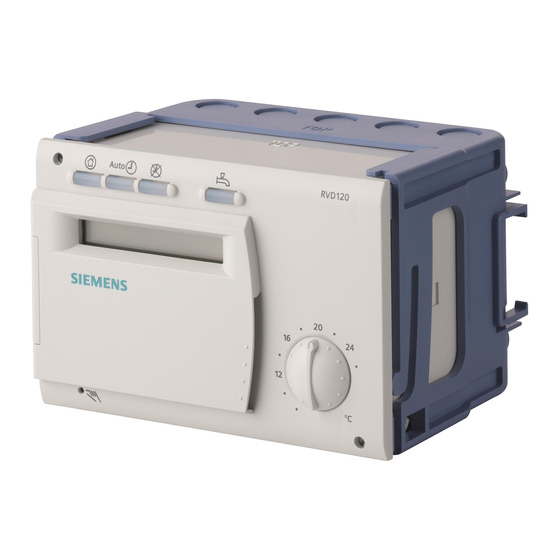

Fernheizungsregler
für 1 Heizkreis und Brauchwasserbereitung
Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen
mit Modbus-Kommunikation. Geeignet zur Regelung eines Heizkreises mit
Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasserspeicher.
Acht programmierte Anlagentypen. Betriebsspannung AC 230 V.
• Anlagenseitig:
Wärmetauscher innerhalb einer Fernwärme-Übergabestation
• Gebäudeseitig:
Wohn- und Nichtwohnbauten mit eigenem Fernwärmeanschluss und Brauchwasser-
bereitung
• Heizkörperseitig:
Alle gebräuchlichen Heizsysteme wie Radiator-, Konvektor-, Boden-, Decken- und
Strahlungsheizungen
• Brauchwasserseitig:
Brauchwasserbereitung in Speichern oder in Durchflusssystemen
−
Gemeinsame oder getrennte Wärmetauscher für Heizkreis und Brauchwasserbe-
−
reitung
Brauchwasserbereitung mit Elektroeinsatz und Sonnenkollektor
−
2
RVD120
RVD140
Building Technologies
510
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens RVD120
Inhaltszusammenfassung für Siemens RVD120
- Seite 1 RVD120 Fernheizungsregler RVD140 für 1 Heizkreis und Brauchwasserbereitung Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen mit Modbus-Kommunikation. Geeignet zur Regelung eines Heizkreises mit Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasserspeicher. Acht programmierte Anlagentypen. Betriebsspannung AC 230 V. Anwendung • Anlagenseitig: Wärmetauscher innerhalb einer Fernwärme-Übergabestation •...
-
Seite 2: Andere Funktionen
Anzugeben ist die Typenbezeichnung gemäss Typenübersicht mit dem Sprachcode (-A oder -C) für die Bedienungs- und die Installationsanleitung in der gewünschten Sprache. Beispiele: RVD120-A für deutsche Anleitungen; RVD140-C für polnische Anleitungen. Fühler sowie, wenn erforderlich, Raumgerät, Stellantrieb und Armatur sind getrennt zu bestellen. -
Seite 3: Verwendbare Stellantriebe
Slaves über Modbus RTU. Die Basisdokumentation P2510 enthält die Tabelle mit allen Modbus-Datenpunkten. Technik • Im Regler RVD120 sind drei Anlagentypen fest programmiert Arbeitsprinzip • Im Regler RVD140 sind acht Anlagentypen fest programmiert Bei der Inbetriebnahme ist der zutreffende Anlagentyp einzugeben. Die erforderlichen Funktionen, Einstellungen und Anzeigen sind dadurch automatisch zugeordnet;... - Seite 4 Anlagentyp 2 – RVD120 und RVD140 Heizkreisregelung mit Brauchwasser- bereitung (Brauchwasserspeicher mit Ladepumpe). RVD140: Zirkulationspumpe, Refill- Funktion, Elektroeinsatz und solare Brauchwasserbereitung optional. Anlagentyp 3 – RVD120 und RVD140 Heizkreisregelung mit Brauchwas- serbereitung (Brauchwasserspeicher mit Umlenkventil). RVD140: Zirkulationspumpe, Refill- Funktion, Elektroeinsatz und solare Brauchwasserbereitung optional.
- Seite 5 Sie wird aus der aktuellen Aussentemperatur und der ge- dämpften Aussentemperatur (im Regler berechnet) gebildet. Die Gebäudebauweise (einstellbar für leicht und schwer) wird berücksichtigt. Sollwerte Einstellbare Sollwerte sind: • Nenn-Raumtemperatur • Reduzierte Raumtemperatur • Raumtemperatur für Frostschutz 5/14 Siemens Fernheizungsregler RVD120, RVD140 CE1N2510de Building Technologies 09.11.2009...
- Seite 6 Die Differenz zwischen der Primär- und der Sekundärrücklauftemperatur wird maximal- begrenzt. Schaltuhrprogramme Für den Automatikbetrieb der Heizung hat der Regler RVD120/140 ein Wochen- programm mit drei täglichen einstellbaren Heizperioden. Ein weiteres Wochenprogramm steht für die Freigabe der Brauchwasserladung zur Verfügung.
- Seite 7 Anlagendrucks. Sinkt dieser unter einen minimalen Wert, wird – von der Primärseite oder einem sepa- raten Tank – Wasser in den sekundärseitigen Anlagenkreislauf nachgefüllt, um den Druck wieder zu erhöhen. 7/14 Siemens Fernheizungsregler RVD120, RVD140 CE1N2510de Building Technologies 09.11.2009...
- Seite 8 Brauchwasser- Die Regler RVD120/140 ermöglichen neben der Heizkreisregelung die Brauchwasser- bereitung bereitung mit folgenden Anlagentypen und Brauchwassersystemen: Typ RVD120 RVD140 Brauchwassersystem − Speicher an gemeinsamem Wärmetauscher Speicher an gemeinsamem Wärmetauscher Durchflusssystem an parallelem Wärmetauscher ...
-
Seite 9: Diverse Funktionen
Frontseite – die LCD-Anzeige mit Hintergrundbeleuchtung und alle Bedienele- mente. Der Reglereinsatz wird mit zwei Schrauben im Sockel befestigt. Dieser umfasst auch die Anschlussklemmen. Der RVD120 enthält 4 Relais; der RVD140 deren 9. Ausgelegt ist der RVD120/140 für drei Montagearten: • Wandmontage (an einer Wand, im Schaltschrank, usw.) •... - Seite 10 • Dem Gerät liegt eine Anleitung für Montage und Inbetriebnahme bei Entsorgung Der RVD120/140 gilt für die Entsorgung als Elektronik-Altgerät im Sinne der Europäi- schen Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Die entsprechenden nationalen, gesetzlichen Vorschriften sind zu beachten und das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen.
- Seite 11 Technische Daten Speisung Betriebsspannung AC 230 V (+10 / –15 %) Bemessungsspannung AC 230 V Frequenz 50 Hz Leistungsaufnahme (ohne externe Last) RVD120: max. 5,5 VA RVD140: max. 6,5 VA Absicherung Netzzuleitung 10 A Eingänge Fühlereingänge (B…) Messelemente Siehe Abschnitte „Messwerterfassung“...
