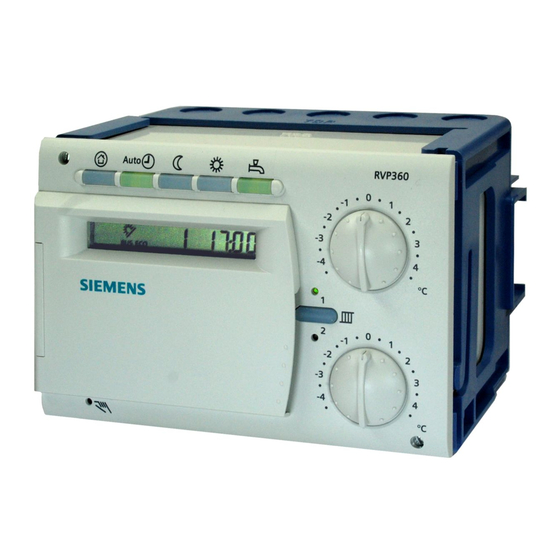

Siemens RVP36 Serie Installationsanleitung

de
Installationsanleitung
Anleitung beim Gerät aufbewahren!
Montage
Festlegen des Montageortes
• In trockenem Raum, z.B. im Heizungsraum
• Einbaumöglichkeiten:
– Kompaktstation
– Schaltschrank (Front, Innenwand, auf Hutschiene)
– Schalttafel
– schräge Frontfläche eines Schaltpultes
• Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen sind
zu beachten
• Die elektrische Installation muss durch eine Fach-
person erfolgen
• Die Zugentlastung der Kabel muss gewährleistet sein
• Es müssen Kabelverschraubungen aus Kunststoff
verwendet werden
• Die Verbindungsleitungen vom Regler zu den Stell-
geräten und Pumpen führen Netzspannung
• Fühlerleitungen dürfen nicht parallel mit Netzleitungen
geführt werden
• Ein defektes oder offensichtlich beschädigtes Gerät
muss unverzüglich von der Spannungsversorgung
getrennt werden
Zulässige Leitungslängen
• Für alle Fühler und Thermostate:
Cu-Kabel 0,6 mm Ø max. 20 m
2
Cu-Kabel 1,0 mm max. 80 m
2
Cu-Kabel 1,5 mm max. 120 m
• Für Raumgeräte:
2
Cu-Kabel 0,25 mm max. 25 m
2
Cu-Kabel ab 0,5 mm max. 50 m
• Für Datenbusse:
nach Angaben von Siemens in
System- und Projektierungs-
grundlagen N2030 und N2032
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung "TOP"
muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelver-
schraubungen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Siemens Building Technologies
Heizungsregler für
2 Heizkreise und Brauchwasser
Hutschienenmontage
1. Hutschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabel-
4. Sockel aufstecken. Die Bezeichnung "TOP"
5. Wenn nötig, Sockel fixieren (abhängig vom
6. Anschlussklemmen verdrahten
Frontmontage
• Frontblech, maximale Dicke: 3 mm
• Erforderlicher Ausschnitt: 138 × 92 mm
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelver-
3. Sockel von hinten bis zum Anschlag in den Front-
4. Seitliche Klemmbügel hinter das Frontblech drücken
5. Anschlussklemmen verdrahten. Kabellängen so
Regler auf Sockel montieren
1. Stellung und Lage der Schwenkhebel mit Hilfe der
2. Gerät bis zum Anschlag in den Sockel einstecken.
3. Befestigungsschrauben wechselseitig festziehen
74 319 0817 0 a
verschraubungen ausbrechen
muss oben sein!
Schienentyp)
schraubungen ausbrechen
ausschnitt stecken. Die Bezeichnung "TOP" muss
oben sein!
(vergl. Abbildung)
Falsch Richtig
Klemmbügel links und rechts richtig platzieren – sie dürfen
nicht in den Ausschnitt ragen!
wählen, dass für das Öffnen der Schaltschranktüre
genügend Spielraum bleibt
Befestigungsschrauben sicherstellen. Darstellung
an der Geräteseitenwand:
Die Bezeichnung "TOP" muss oben sein!
CE1G2546de
74 319 0817 0
G2546
RVP36..
28.02.2011 1/12
