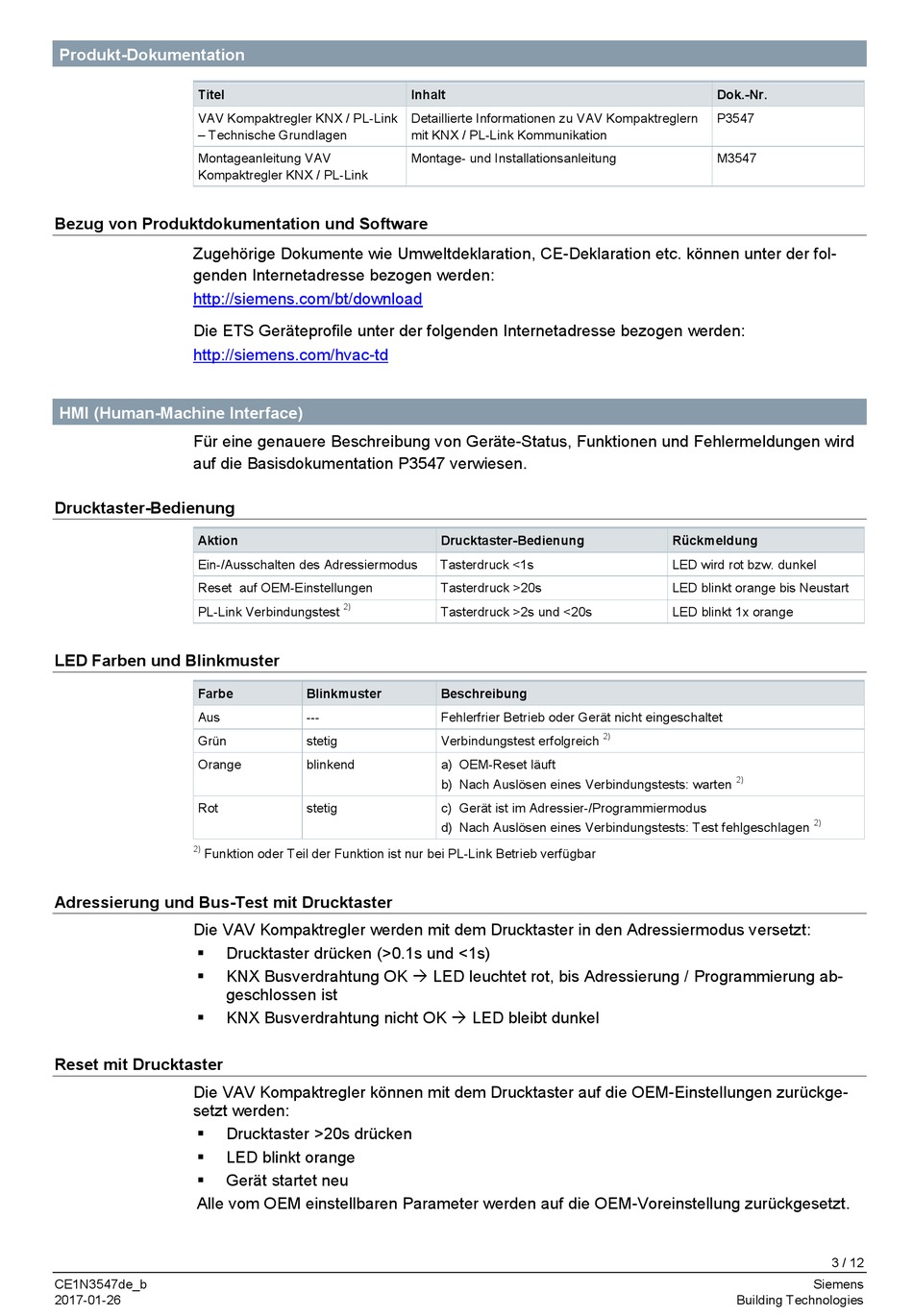

Produkt-Dokumentation
Titel
VAV Kompaktregler KNX / PL-Link
– Technische Grundlagen
Montageanleitung VAV
Kompaktregler KNX / PL-Link
Bezug von Produktdokumentation und Software
Zugehörige Dokumente wie Umweltdeklaration, CE-Deklaration etc. können unter der fol-
genden Internetadresse bezogen werden:
http://siemens.com/bt/download
Die ETS Geräteprofile unter der folgenden Internetadresse bezogen werden:
http://siemens.com/hvac-td
HMI (Human-Machine Interface)
Für eine genauere Beschreibung von Geräte-Status, Funktionen und Fehlermeldungen wird
auf die Basisdokumentation P3547 verwiesen.

Drucktaster-Bedienung

Aktion
Ein-/Ausschalten des Adressiermodus
Reset auf OEM-Einstellungen
PL-Link Verbindungstest

LED Farben und Blinkmuster

Farbe
Aus
Grün
Orange
Rot
2)
Funktion oder Teil der Funktion ist nur bei PL-Link Betrieb verfügbar

Adressierung und Bus-Test mit Drucktaster

Die VAV Kompaktregler werden mit dem Drucktaster in den Adressiermodus versetzt:
ƒ Drucktaster drücken (>0.1s und <1s)
ƒ KNX Busverdrahtung OK ⇓ LED leuchtet rot, bis Adressierung / Programmierung ab-
geschlossen ist
ƒ KNX Busverdrahtung nicht OK ⇓ LED bleibt dunkel

Reset mit Drucktaster

Die VAV Kompaktregler können mit dem Drucktaster auf die OEM-Einstellungen zurückge-
setzt werden:
ƒ Drucktaster >20s drücken
ƒ LED blinkt orange
ƒ Gerät startet neu
Alle vom OEM einstellbaren Parameter werden auf die OEM-Voreinstellung zurückgesetzt.
CE1N3547de_b
2017-01-26
Inhalt
Detaillierte Informationen zu VAV Kompaktreglern
mit KNX / PL-Link Kommunikation
Montage- und Installationsanleitung
Drucktaster-Bedienung
Tasterdruck <1s
Tasterdruck >20s
2)
Tasterdruck >2s und <20s
Blinkmuster Beschreibung
--- Fehlerfrier Betrieb oder Gerät nicht eingeschaltet
stetig Verbindungstest erfolgreich
blinkend a) OEM-Reset läuft
b) Nach Auslösen eines Verbindungstests: warten
stetig c) Gerät ist im Adressier-/Programmiermodus
d) Nach Auslösen eines Verbindungstests: Test fehlgeschlagen
Dok.-Nr.
P3547
M3547
Rückmeldung
LED wird rot bzw. dunkel
LED blinkt orange bis Neustart
LED blinkt 1x orange
2)
2)
Building Technologies
2)
3 / 12
