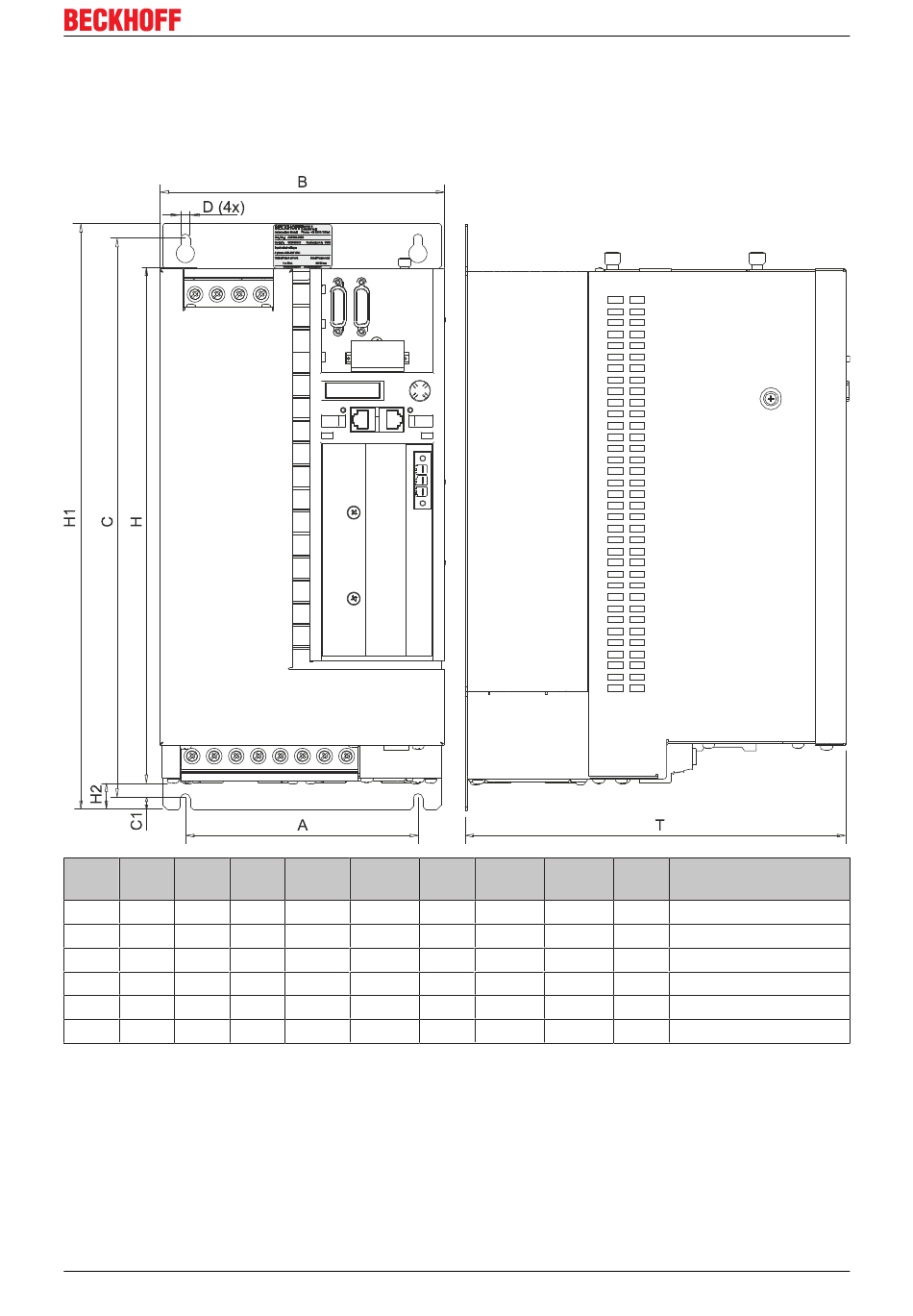

6.3.2 AX5000 als Einzelgerät (60 A - 170 A)
Die angegebenen Maße sind reine Gerätemaße, ohne Stecker und Kabel.
AX5160, AX5172, AX5190, AX5191, AX5192, AX5193
AX A B
[mm] [mm]
5160 158 190
5172 158 190
5190 200 280
5191 200 280
5192 200 280
5193 200 280
Servoverstärker AX5000
C C1 D [mm]
[mm] [mm]
380 8 6,5
380 8 6,5
582 10 9
582 10 9
575 10 9
575 10 9
H H1 H2
[mm] [mm] [mm]
345 398 16,5
345 398 16,5
540 603 10
540 603 10
540 600 20
540 600 20
Version: 2.5
Technische Beschreibung
T Befestigungsschrau-
[mm] ben
259 4 x M5
259 4 x M5
254 4 x M8
254 4 x M8
335 4 x M8
335 4 x M8
