Erweiterte Systemeigenschaften

Erstellen einer NC-Achse

Sofern eine NC-Achskonfiguration bereits angelegt ist, können die einzelnen Achsen erstellt und verknüpft
werden.
Der Solution Explorer erweitert sich im Bereich Motion um die angelegte NC-Achskonfiguration.
→ Ihre NC-Achse ist erfolgreich mit dem Antrieb verknüpft.
144

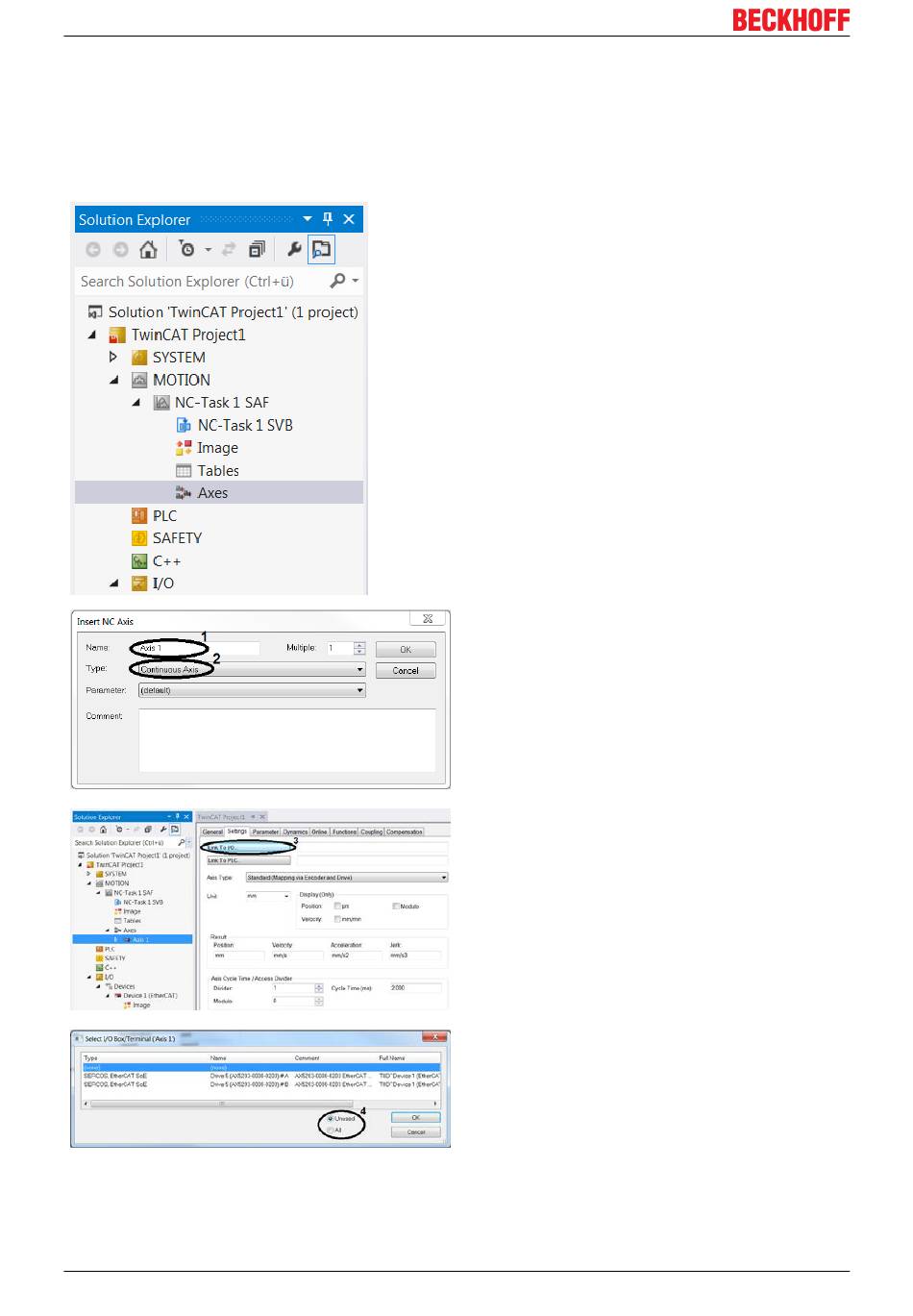

Rechtsklick innerhalb Achskonfiguration auf Axes
Add New Item... auswählen
Die NC-Achse benennen (1)
Den Typ der Achse (2) bestimmen
Eingaben mit OK bestätigen
Im Solution Explorer erscheint die angelegte Achse
mit dem jeweiligen Namen innerhalb der NC-
Achskonfiguration. Verknüpfen Sie die einzelnen NC-
Achsen mit dem Antrieb, um eine Steuerung zu
ermöglichen.
Im Solution Explorer Axis 1 öffnen
Zum Register Settings wechseln
Die NC-Achse mit der Hardwareachse über Link To I/
O... (3) verknüpfen
Den zu verknüpfenden Antrieb aus der Liste
auswählen
Sie können innerhalb der Liste nach dem jeweiligen
Verknüpfungsstatus der Achse filtern. Bei dem Filter
Unused (4) werden nur nicht verknüpfte Achsen
angezeigt. Die Einstellung All (4) hingegen zeigt alle
Achsen, unabhängig von dem Verknüpfungsstatus,
an.
Die Auswahl mit OK bestätigen
