Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig
5.0 Parameter
Programmierung

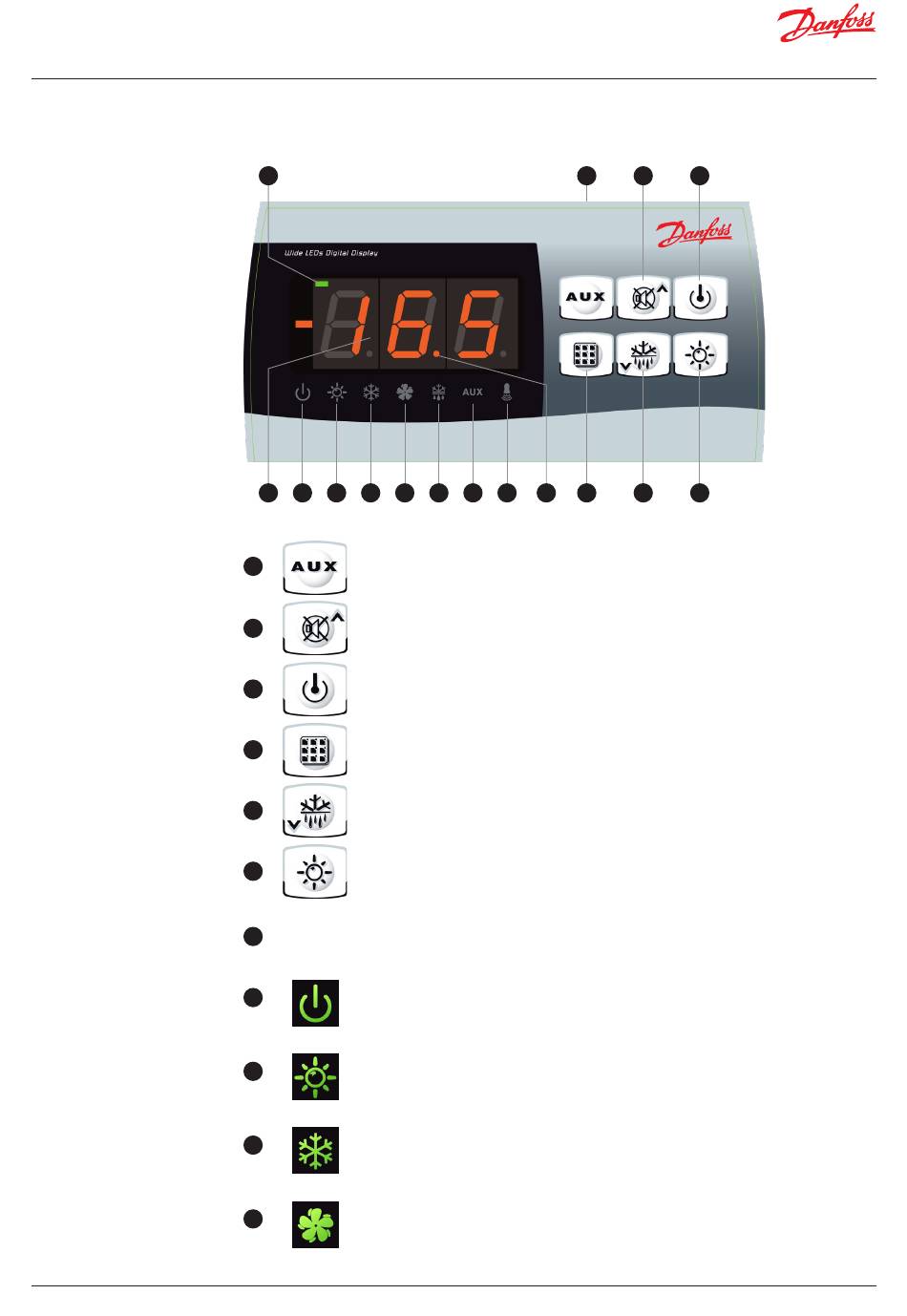

5.1 Bedientableau

5.2 Vordere Tastatur

5.3 LED display

© Danfoss | DCS (vt) | 2020.02
16
7 8 9 10 11
Steuerung Hilfsrelais
1
(steuert das Relais manuell, wenn Parameter AU1/AU2 = 2/-2)
2
Nach oben/Alarmsummer stummschalten
3 Stand by (Die LED blinkt, wenn sich das System abschaltet)
4
Einstellung Raumtemperatur
5
Nach unten/manuelles Abtauen
6
Raumbeleuchtung
7
Parameter/Einstellungen Kühlraumtemperatur
Standby-Symbol
8
LED AUS = Bedientableau AUS
LED EIN = Bedientableau EIN und in Regelung
LED blinkt = Blinkt in Standby (Ausgänge sind deaktiviert)
Symbol Türschalter/Raumbeleuchtung
9
LED AUS = Türschalter deaktiviert oder nicht verwendet und Raumbeleuchtung AUS
LED EIN = Raumbeleuchtung EIN
LED blinkt = Türschalter aktiviert und Raumbeleuchtung EIN
Symbol Kühlaufruf
10
LED AUS = Kühlaufruf AUS
LED EIN = Kühlaufruf EIN
Symbol Lüfteraufruf
11
LED AUS = Lüfteraufruf AUS
LED EIN = Lüfteraufruf EIN
LED blinkt = Lüfter pausieren nach Abtauung (siehe Parameter F4)
1
12 13 14 15 4
2 3
5 6
