Brennstoffeinbindung - Webasto Thermo Top - Z/C Einbauanleitung

Thermo Top Z/C

Brennstoffeinbindung

ACHTUNG:
Brennstoffleitung so verlegen, daß sie gegen Stein-
schlag geschützt ist! An scharfen Kanten Brennstoff-
leitung und Kabelbaum mit Scheuerschutz versehen!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank
belüften und Tankdeckelverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auf-
fangen!

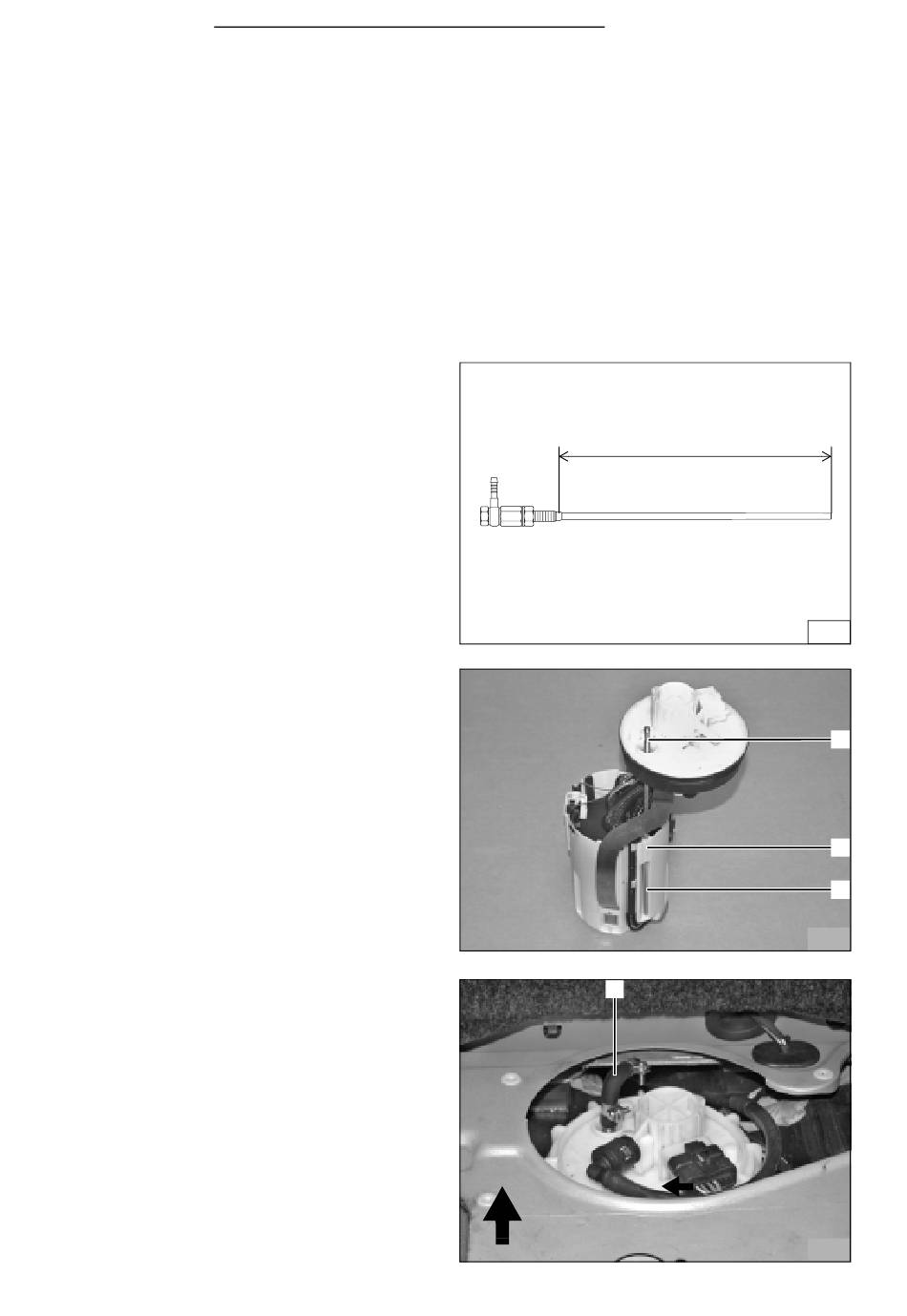

Tankentnehmer
- Tankentnehmer gemäß Bild 13 auf 205 mm ablän-
gen
- Tankarmatur gemäß Herstellerangaben ausbauen
- Bohrung Ø 6,0 mm für den Tankentnehmer (14/1)
an der im Bild 14 dargestellten Position in Vertiefung
in die Tankarmatur bohren
HINWEIS:
Bei der Montage des Tankentnehmers, das Entnah-
merohr (14/3) durch vorhandene Führung (14/2) im
Unterteil der Tankarmatur führen
- Tankentnehmer (14/1) mit beiliegenden Scheiben
Dichtungen und Mutter M6 wie in Bild 14 dargestellt
in Tankarmatur einsetzen
- Tankarmatur gemäß Herstellerangaben einbauen
- Beiliegende Mecanyl-Brennstoffleitung 1500 mm
lang mit Formschlauch (15/1) (90°-Bogen) und
Schlauchschellen am Tankentnehmer befestigen
- Mecanyl-Brennstoffleitung nach unten zum Einbau-
ort der Dosierpumpe (16/4) führen
