ALFA ROMEO 166 V6
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken
HINWEIS:

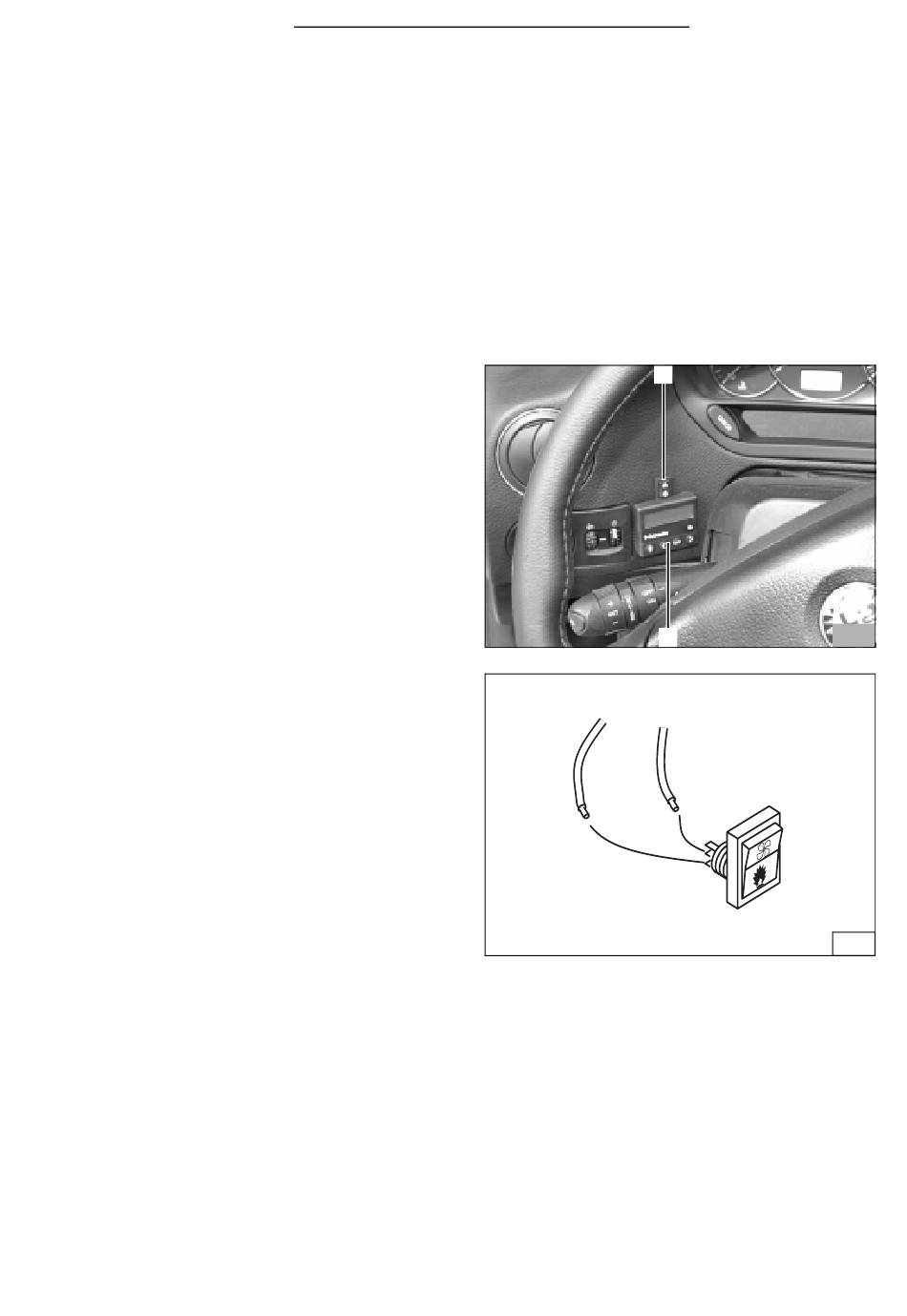

Der dargestellte Einbauort der Vorwahluhr (4/2) und
des Sommer-/Winterschalters (4/1) ist eine Empfeh-
lung! Vor der Montage bitte den Einbauort mit Ihrem
Kunden abstimmen
- Bohrschablone für Vorwahluhr an der gewünschten
Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
HINWEIS:
Auf Richtung der Rastzähne achten (Siehe Einbauan-
weisung)! Bei der Verlegung des Kabelbaumes auf
Scheuerschutz achten!
- Befestigungshülse mit Blechschraube montieren
- Kabelbaum der Vorwahluhr durch die Bohrung füh-
ren und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters an der ge-
wünschten Position übertragen und Bohrung Ø12
mm bohren
- Mutter und Zahnscheibe über beide Leitungen füh-
ren
- Leitungen br und vi durch Bohrung führen und wie
in Bild 5 dargestellt am Schalter anschließen (untere
Kontakte)
- Sommer-/Winterschalter mit Zahnscheibe und Mut-
ter befestigen
Thermo Top Z/C
1
2
4
5
5
