Gebläseansteuerung bei Fahrzeug
ohne Innenraumüberwachung
Die Gebläseansteuerung erfolgt am Gebläseregler im
Wasserkasten

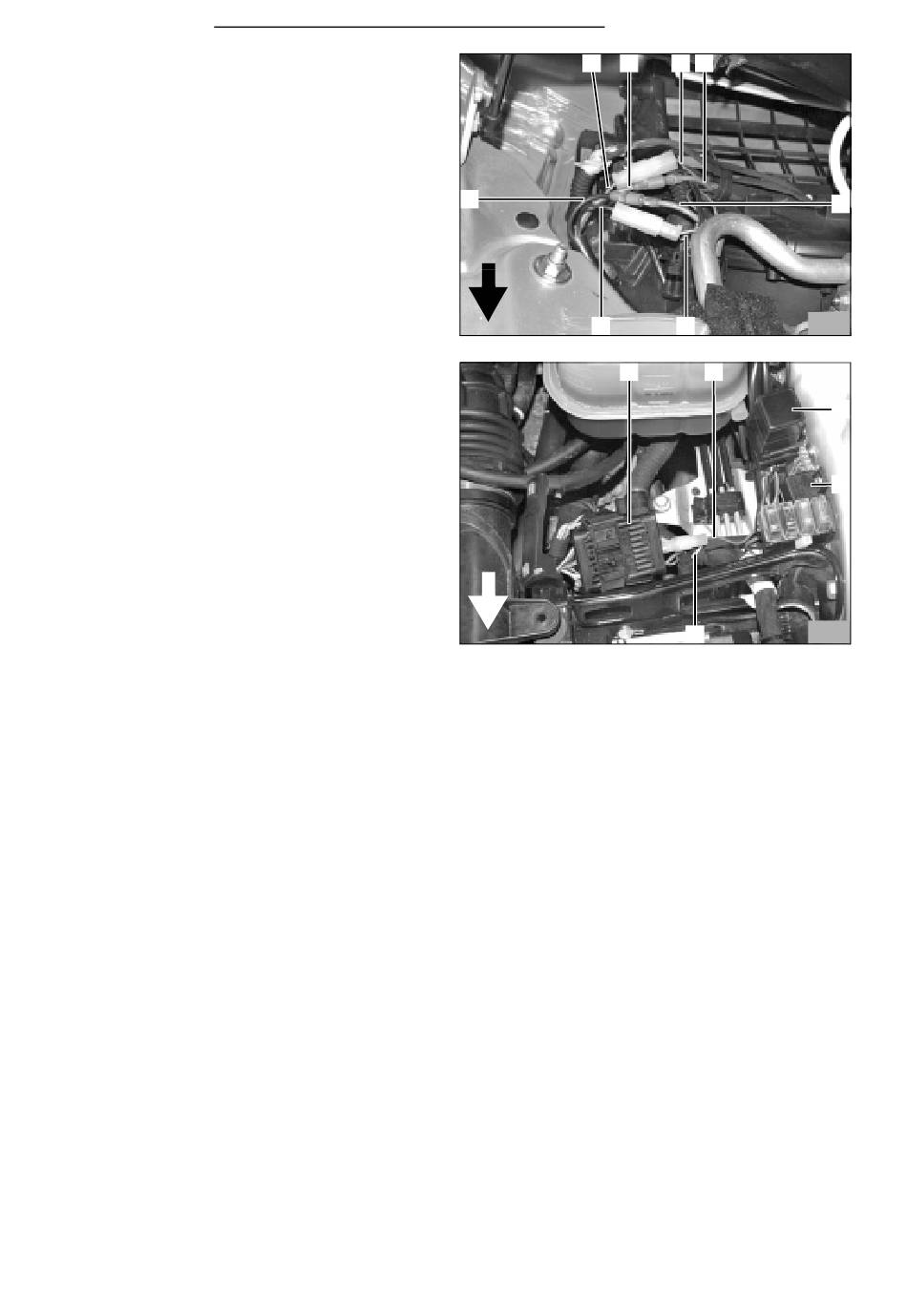

- Verbindungen mit beiliegendem Material gemäß
Schaltplan Bild 8 herstellen
- Fahrzeugeigene Pluszuleitung rot 4mm
Gebläseregler ca. 50 mm vor dem Gebläserelais-
stecker trennen
- Steuerleitung rot/gelb (6/3) Pin A vom Klimasteuer-
gerät zum Gebläseregler ca. 50 mm vor Gebläsere-
laisstecker Pin A trennen
- Leitung grün/weiß am Gebläserelais K3/86 (7/4)
auscrimpen
- Leitung rot (6/1) vom Spannungsteiler E (7/3) mit
Leitung rot/gelb (6/3) vom Klimasteuergerät verbin-
den
- Leitung schwarz (6/7) vom Spannungsteiler A (7/3)
mit Leitung rot/gelb (6/6) zum Gebläseregler verbin-
den
- Leitung schwarz vom Spannungsteiler 86 (7/3) zu-
sammen mit ausgecrimpter Leitung grün/weiß am
Gebläserelais K3/86 (7/4) anschließen
- Leitung schwarz (7/2) vom Spannungsteiler 85 (7/3)
mit Leitung weiß (7/5) von Stecker (7/1) D7 Pin 6
(Kl. 61 D+) verbinden
- Leitung rot (6/2) vom Gebläserelais K3/87a mit Lei-
tung rot (6/4) von fahrzeugeigenem Gebläserelais
verbinden
- Leitung schwarz (6/8) vom Gebläserelais K3/30 mit
Leitung rot (6/5) zum Gebläseregler verbinden
6
2
(6/4) zum
8
ALFA ROMEO 166 V6
1 2 3 4
7 6
1 2
5
5
6
3
4
7
