Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
2
1
4
3

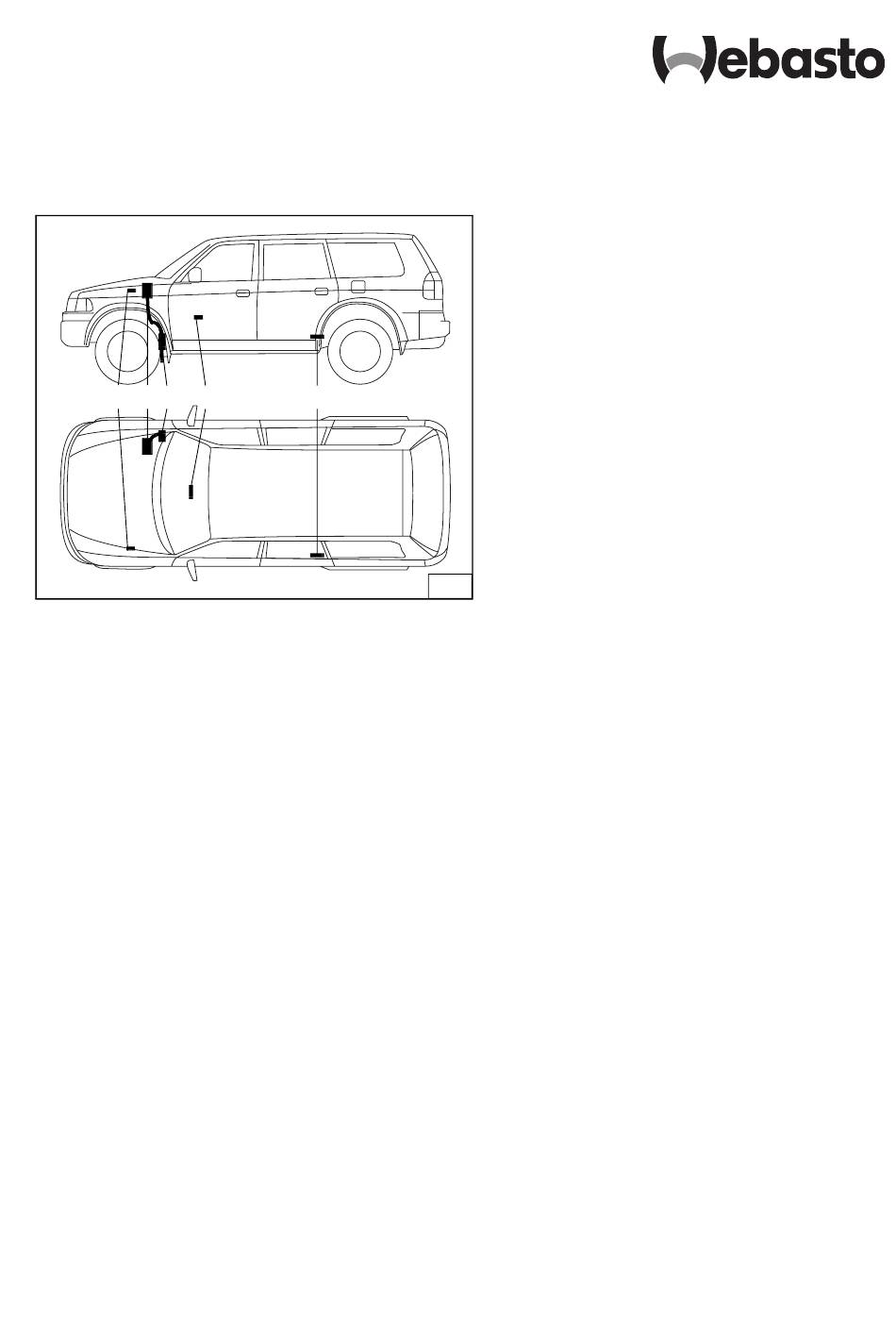

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 + 0,5 Nm
Inhaltsverzeichnis
MITSUBISHI Pajero Sport
Dieselfahrzeuge
Heizgerät / Einbaukit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Flachsicherungshalter und Gebläserelais
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Dosierpumpe
Brennstoffeinbindung
Einbau Heizgerät
Ident.-Nr. 675 55A
Printed in Germany
5
1
1
2
2
3
3
4
4
5
6
6
7
1.8/9904
Druck: Steffen
Einbauvorschlag
MITSUBISHI Pajero Sport
2,5l TD
Typ: K90
Motortyp: 4D56
EG-BE Nr. e1*97/27*0109*..
Nur für Linkslenker
Modelljahr 99
1
Klimaautomatik und Automatikgetriebe wurden
nicht geprüft
Einbindung in den Wasserkreislauf
Abgasanlage
Brennluftansaugleitung
Abschließende Arbeiten
© Webasto Thermosysteme GmbH Germany
8
10
11
12
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauvorschlag MITSUBISHI Pajero Sport 2,5l TD Typ: K90 Motortyp: 4D56 EG-BE Nr. e1*97/27*0109*.. Nur für Linkslenker Modelljahr 99 Klimaautomatik und Automatikgetriebe wurden nicht geprüft Legende zu Bild 1 Heizgerät Thermo Top Z/C-D Flachsicherungshalter und Gebläserelais...
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,...
- Seite 3 MITSUBISHI Pajero Sport Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - alle Längenangaben sind, wenn nichts anderes ver-...
- Seite 4 Thermo Top Z/C MITSUBISHI Pajero Sport Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/1), und des Massestützpunktes (3/3) wie in Bild 3 dargestellt auf das Radhaus übertragen - Bohrung für Sicherungshalter ø 2,5 mm bohren - Bohrung für Massestützpunkt ø 4,0 mm bohren...
- Seite 5 MITSUBISHI Pajero Sport Thermo Top Z/C - Lochbild des Sommer-/Winterschalters (4/2) an der gewünschten Position übertragen und Bohrung ø 12 mm bohren - Mutter und Zahnscheibe über beide Leitungen füh- - Leitungen br und vi durch Bohrung führen und wie in Bild 5 dargestellt am Schalter anschließen (untere...
- Seite 6 Thermo Top Z/C MITSUBISHI Pajero Sport Dosierpumpe ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! HINWEIS: Einbaulage der Dosierpumpe und des Brennstoffent- nehmers beachten, siehe „Einbauanweisung“ - Winkel (10/1) wie in Bild 10 dargestellt mit vorhan-...
- Seite 7 MITSUBISHI Pajero Sport Thermo Top Z/C Einbau Heizgerät - An der Spritzwand Dämmatte wie in Bild 12 darge- stellt entfernen - Bohrung (13/4) ø 9,0 mm ander in Bild 13 darge- stellten Position bohren - Einnietmutter M6 in Bohrung einsetzen 6 mm - Halter-Heizgerät mit Schraube M6x20 in Einniet-...
- Seite 8 Thermo Top Z/C MITSUBISHI Pajero Sport - Kabelbaum (16/2) am Heizgerät anstecken - Restlichen Kabelbaum in Schlaufen legen und mit Kabelbinder zusammenbinden - Mecanyl-Brennstoffleitung (16/1) unter Verwen- dung von Schlauchstück und Schlauchschellen am Heizgerät montieren und mit Kabelbaum Dosier- pumpe zum Einbauort der Dosierpumpe führen...
- Seite 9 MITSUBISHI Pajero Sport Thermo Top Z/C - Von dem im Lieferumfang beiliegenden Wasser- schlauch 2 Schlauchstücke wie in Bild 19 dargestellt ablängen Abschnitt 1 x 680 mm + 90°-Bogen (Motorwasseraustritt zum Heizgerät-Wassereintritt) (19/1) 1 x 690 mm + 180°-Bogen (Heizgerät-Wasseraus- tritt zum Fahrzeugwärmetauscher) (19/2)
- Seite 10 Thermo Top Z/C MITSUBISHI Pajero Sport Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abschnitt Endstück Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 23 ablängen - Abgasleitung (24/1) am Heizgerät-Abgasaustritt aufstecken und mit Schlauchklemme befestigen...
- Seite 11 MITSUBISHI Pajero Sport Thermo Top Z/C Bohrung ø 43 mm (27/1) an der in Bild 27 dargestell- ten Position in Unterfahrschutz bohren, und Dämm- matte im Bereich der Bohrung entfernen - Unterfahrschutz (28/1) montieren und Distanzgum- mi (28/2) wie in Bild 28 dargestellt positionieren...
- Seite 12 - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
