Brennstoffeinbindung - Webasto Thermo Top E Einbauanleitung

Mazda 6

Brennstoffeinbindung

ACHTUNG:
Brennstoffleitung so verlegen, dass sie gegen Stein-
schlag geschützt ist! An scharfen Kanten Brennstoff-
leitung und Kabelbaum mit Scheuerschutz versehen!
Tankdeckelverschluss des Fahrzeugs öffnen, Tank
belüften und Tankdeckelverschluss wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auf-
fangen!

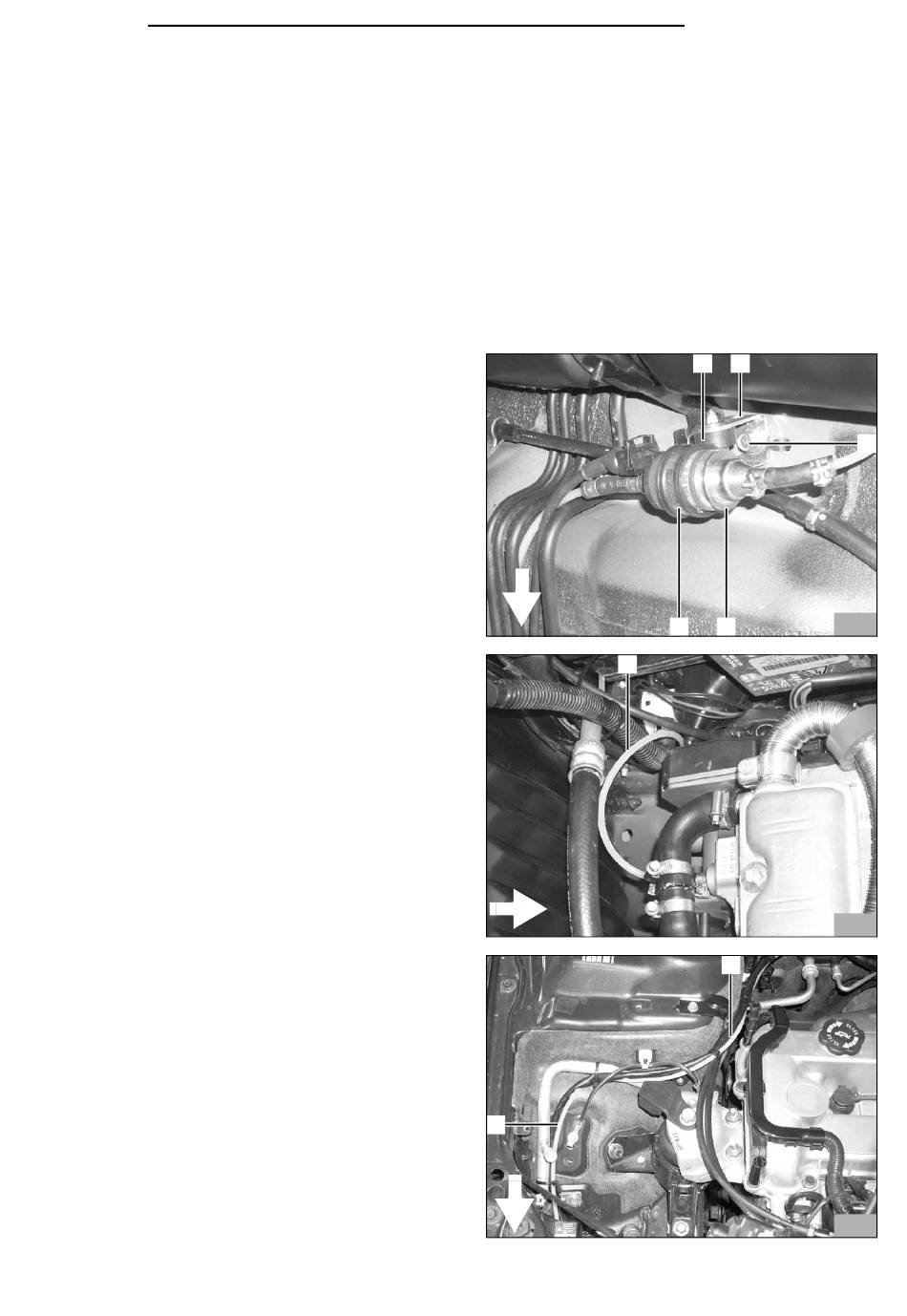

Dosierpumpe
Der Einbauort der Dosierpumpe ist mittig vor dem
Tank
- Beiliegenden Winkel (46/2) an kurzem Schenkel auf
Ø 8,5mm aufbohren
- Aufgebohrten Winkel an vorhandener Schraube
(46/3) (HBS-Halter) befestigen
- Dosierpumpe (46/4) mit gummierter Rohrschelle
(46/5), Schwingmetallpuffer (46/1), Karosserie-
scheibe und Bundmuttern an Winkel (46/2) befesti-
gen
- Mecanyl-Brennstoffleitung (47/1) mit Schlauchstück
und Schlauchschellen 10mm am Heizgerät an-
schließen
- Mecanyl-Brennstoffleitung (48/1,2; 47/1) gemäß
Bild 48 am Kabelbaum Heizgerät entlang durch die
Durchführung in den Motorraum verlegen
- Mecanyl-Brennstoffleitung (48/1,2) auf Radhaus am
Gasseil entlang bis zur Mitte der Spritzwand führen
- Mecanyl-Brennstoffleitung und Kabelbaum Heizge-
rät gemäß Bild 48 mit Kabelbindern befestigen
1
2
Thermo Top C, E
1 2
5 4
1
3
46
47
48
19
