Seite 1: Inhaltsverzeichnis

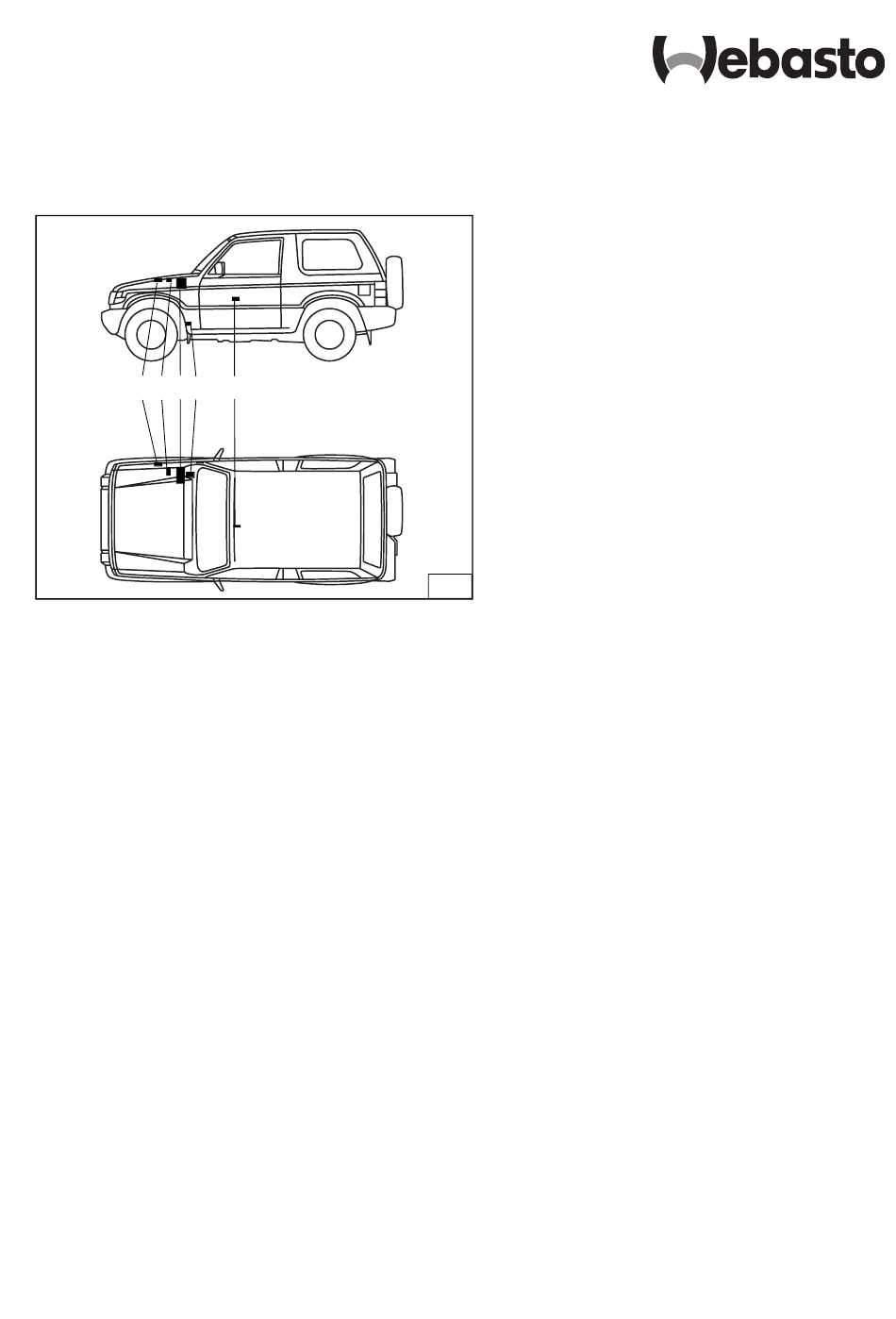

Wasser-Heizgerät Zusatzheizung Thermo Top - Z/C Prüfzeichen ~~~ S 289 Einbauanleitung (Verbindliche Einbauvorschrift) TT0005/07 MITSUBISHI Pajero 3,2l V60 DI-D Diesel Nur für Linkslenker Gültigkeit siehe Seite 2 Fahrzeugtypen, Motortypen und Ausstattungs- varianten, die nicht in dieser Einbauanleitung aufgeführt sind, wurden nicht geprüft.
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C Pajero DI-D Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/ C-B mit Lieferumfang 892 44A Zusätzlich erforderlich: Einbaukit Mitsubishi Pajero Benzin Thermo Top Z/ C-D 13 000 34B Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. Mitsubishi Pajero e1*98/14*0142*.. Motortyp Motorart Leistung in KW...
Seite 3: Allgemeine Hinweise
Pajero DI-D Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - alle Längenangaben sind, wenn nichts anderes ver- merkt ist, ist mm angegeben Vorarbeiten...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C Pajero DI-D Flachsicherungshalter und Gebläserelais - Pluszuleitung am Sicherungshalter entfernen und durch beiliegende Plus-Verlängerung ersetzen - Lochbild der Befestigungsplatte des Flachsiche- rungshalters (3/2), des Massestützpunktes (3/1) und des Gebläserelais wie in Bild 3 dargestellt auf das Radhaus übertragen - Bohrung für Flachsicherungshalter ø...
Seite 5: Vorwahluhr Und Option Sommer-/Winterschalter
Pajero DI-D Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (4/1 bei Schaltgetriebe bzw. 5/1 bei Automatikgetriebe) und des Sommer-/Winterschalters (4/2 bzw. 5/2) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
Seite 6: Gebläseansteuerung
Thermo Top Z/C Pajero DI-D Gebläseansteuerung - Beiliegende Leitung grün/weiß in Kabelbaum Ge- bläsesteuerung einziehen - Klemme 86 am Gebläserelais K3 auscrimpen und Flachsteckhülse entfernen - Flachsteckhülse an Zusatzleitung grün/weiß zu- sammen mit Leitung grün/weiß Heizungskabel- baum ancrimpen Klemme Gebläserelais K3 einrasten - Elektrische Verbindungen gemäß...
Seite 7: Einbau Heizgerät
Pajero DI-D Thermo Top Z/C Einbau Heizgerät Einbauort vorbereiten - Halter (11/1) parallel zur Spritzwand mittels fahr- zeugeigener Schraube M8 (12/2 bzw. 14/4) und Bundmutter M8 gemäß Bild 11 lose montieren - Lochbild (12/1) gemäß Bild 12 übertragen - Halter (11/1) wieder abnehmen - Bohrung ø...
Seite 8: Brennluftansaugleitung
Thermo Top Z/C Pajero DI-D Heizgerät einbauen HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! HINWEIS: Zwischen Heizgerät und Halter werden an Position (15/1) gemäß Bild 15 zwei Scheiben M6 beigelegt - Heizgerät mittels drei Ejotschrauben (15/1,2,3) ge- mäß...
Seite 9: Einbindung In Den Wasserkreislauf
Pajero DI-D Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes „In Reihe“ (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (Bild 17) Legende zu Bild 17: 1 Ausgleichsbehälter...
Seite 10 Thermo Top Z/C Pajero DI-D - Fahrzeugeigenen 90° Bogen gemäß Bild 19 von den Rohrstutzen (19/1,2) abziehen und entsorgen - Verbindungsrohr 18/20 in beiliegenden 90° Bogen (20/1) einsetzen und mit Schlauchschelle befesti- - 90° Bogen (20/1) gemäß Bild 20 am Wärmetau- schereintritt aufstecken, ausrichten...
Seite 11 Pajero DI-D Thermo Top Z/C - Verbindungsrohr 18/20 in beiliegenden 90° Bogen einsetzen und mit Schlauchschelle befestigen - 90° Bogen (23/1) gemäß Bild 23 auf Motoraustritt aufstecken, ausrichten und mit Schlauchschelle be- festigen - Wasserschlauch 520mm lang (24/1) gemäß Bild 24 am Heizgerät-Wassereintritt aufstecken und zum Motoraustritt führen - Wasserschlauch 520mm lang (24/1) gemäß...
Seite 12: Brennstoffeinbindung
Brennstoffentnehmer Einbaulage des Brennstoffentnehmers beachten (sie- he Bild 25). Die Brennstoffentnahme darf nur mit dem speziellen Webasto Brennstoffentnehmer erfolgen. Der Brennstoffentnehmer ist so zu montieren, dass Luft- oder Gasblasen selbsttätig in Richtung Tank ab- fließen können. (Siehe Bild 26) Weitere Informationen siehe Einbauanweisung Ther- mo Top Z/C.
Seite 13: Dosierpumpe
Pajero DI-D Thermo Top Z/C Dosierpumpe - Schwingmetallpuffer (28/3) mit Bundmutter und Scheibe A7,4 an vorhandener Bohrung befestigen - Dosierpumpe (28/1) mit gummierter Rohrschelle (28/2) und Bundmutter gemäß Bild 28 am Schwing- metallpuffer befestigen Brennstoffentnehmer - Fahrzeugeigenen Kraftstoffvorlaufleitung an Positi- on (29/1) trennen - Brennstoffentnehmer (29/2) gemäß...
Seite 14: Abgasanlage
Thermo Top Z/C Pajero DI-D Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abschnitt Endstück Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 32 ablängen - Profilgummi 250mm weit auf Abgasleitung 550mm lang aufschieben - Profilgummi bis zur Endmuffe auf Abgasleitungs- endstück aufschieben - beiliegendes Lochband gemäß...
Seite 15: Abschließende Arbeiten
- Alle losen Leitungen mit Kabelbinder sichern - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung“...
Seite 16: Bedienungshinweise Für Den Endkunden
- Temperatur auf max/warm (36/2,3,37/2,6) - Luftaustritt auf Fontscheibe (36/5,1, 37/1,4) - Gebläse auf Stufe 2 (evtl. 3) (36/4,6, 37/3,5) Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
