Brennstoffeinbindung - Webasto Thermo Top P Einbauanleitung

Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
2

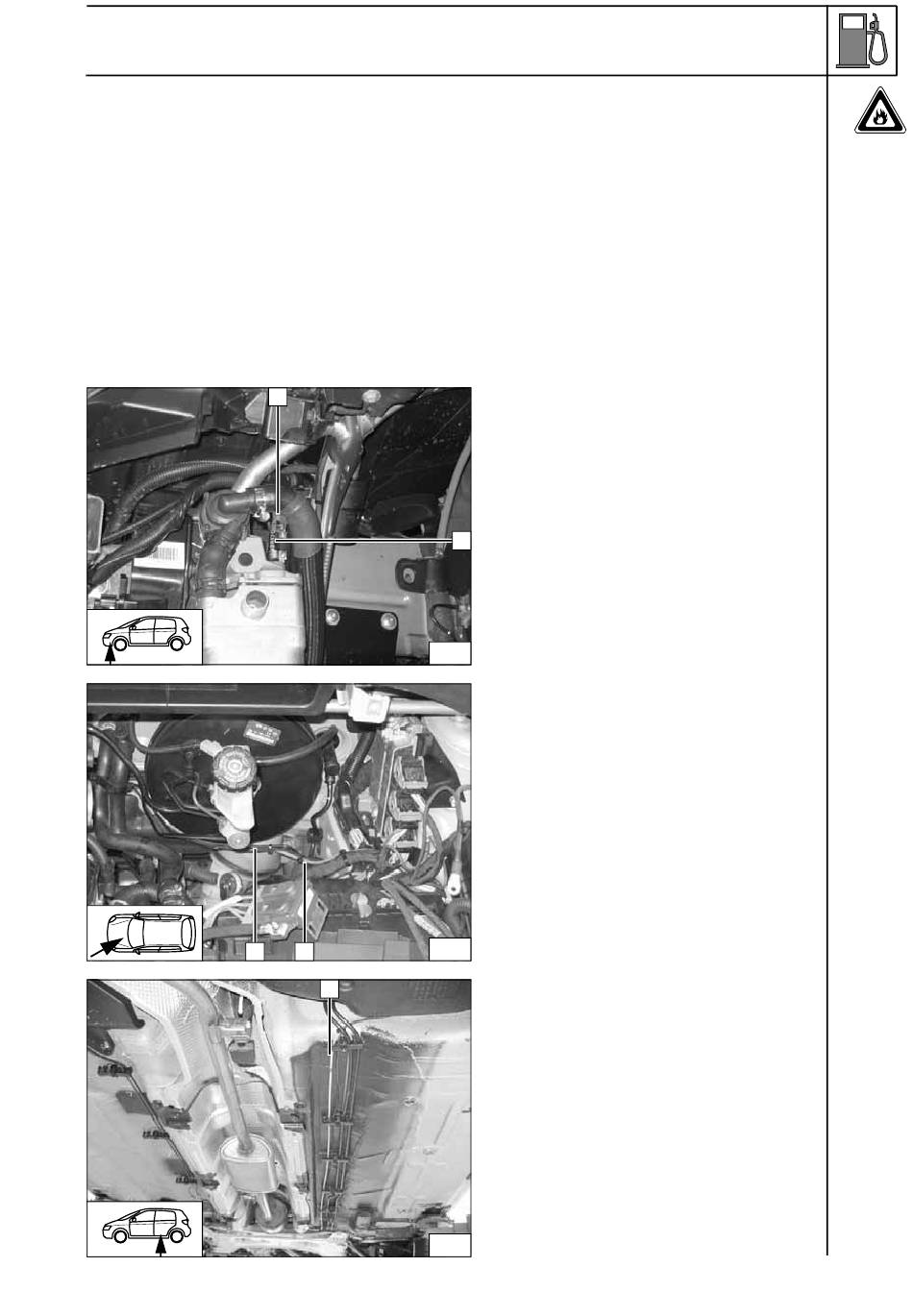

Renault Clio / Clio Grandtour
1
34
35
1
1
36
( 1 ) Mecanyl- Brennstoffleitung
( 2 ) Schlauchstück, Schlauchschelle Ø 10mm
[2x]
2
( 1 ) Mecanyl- Brennstoffleitung
( 2 ) Kabelbaum Dosierpumpe
( 1 ) Kabelbaum Dosierpumpe, Brennstofflei-
tung vom Heizgerät
Anschluß
am Heiz-
gerät
Leitungen
verlegen
Leitungen
verlegen
20
