Seite 1: Inhaltsverzeichnis

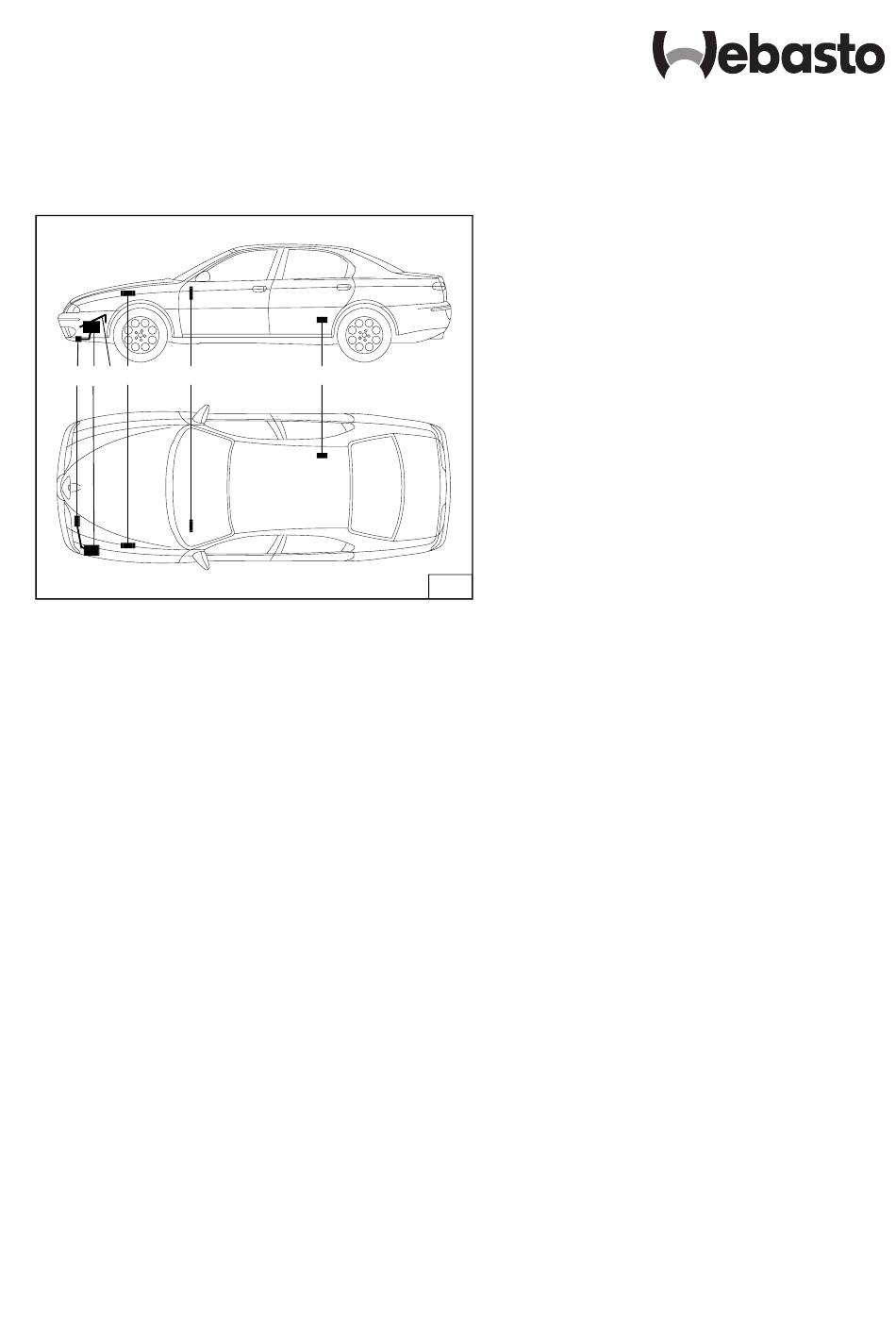

Wasser-Heizgerät Zusatzheizung Thermo Top - Z/C Prüfzeichen ~~~ S 292 Einbauanleitung (Verbindliche Einbauvorschrift) TT9907/26 ALFA ROMEO 166 V6 Benzin nur für Linkslenker alle Ausstattungen Gültigkeit siehe Seite 2 Fahrzeugtypen, Motortypen und Ausstattungs- varianten, die nicht in dieser Einbauanleitung aufgeführt sind, wurden nicht geprüft.
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C ALFA ROMEO 166 V6 Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/ C-B mit Lieferumfang 906 04A Zusätzlich erforderlich: Einbaukit Alfa Romeo 166 V6 Benzin Thermo Top Z/C 677 27A Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. FIAT (I) Alfa Romeo 166 e3*96/79*0041*..
Seite 3: Allgemeine Hinweise
ALFA ROMEO 166 V6 Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Abmessungen sind, wenn nicht anders ver- merkt, in mm angegeben...
Seite 4: Flachsicherungshalter, Gebläserelais Und Spannungsteiler
Thermo Top Z/C ALFA ROMEO 166 V6 Flachsicherungshalter, Gebläserelais und Spannungsteiler - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/4), des Gebläserelais (3/3), des Massestütz- punktes (3/2) und des Spannungsteilers (3/1) wie in Bild 3 dargestellt auf den Längsträger übertragen - Bohrung für Sicherungshalter Ø 2,5 mm bohren - Befestigungsplatte des Sicherungshalters (3/4) mit Blechschraube 3,5x13 befestigen - Bohrungen für Gebläserelais, Massestützpunkt und...
Seite 5: Vorwahluhr Und Option Sommer-/Winterschalter
ALFA ROMEO 166 V6 Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (4/2) und des Sommer-/Winterschalters (4/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben...
Seite 6: Gebläseansteuerung Bei Fahrzeug Ohne Innenraumüberwachung
Thermo Top Z/C ALFA ROMEO 166 V6 Gebläseansteuerung bei Fahrzeug ohne Innenraumüberwachung Die Gebläseansteuerung erfolgt am Gebläseregler im Wasserkasten - Verbindungen mit beiliegendem Material gemäß Schaltplan Bild 8 herstellen - Fahrzeugeigene Pluszuleitung rot 4mm (6/4) zum Gebläseregler ca. 50 mm vor dem Gebläserelais- stecker trennen - Steuerleitung rot/gelb (6/3) Pin A vom Klimasteuer- gerät zum Gebläseregler ca.
Seite 7 ALFA ROMEO 166 V6 Thermo Top Z/C Gebläseansteuerung bei Fahrzeug ohne Innenraumüberwachung...
Seite 8: Gebläseansteuerung Bei Fahrzeug Mit Innenraumüberwachung
Thermo Top Z/C ALFA ROMEO 166 V6 Gebläseansteuerung bei Fahrzeug mit Innenraumüberwachung Die Gebläseansteuerung erfolgt am Gebläseregler im Wasserkasten Die Abschaltung der innenraumüberwachung erfolgt an der Alarmsteuerung im Kofferraum rechts HINWEIS: Die Innenraumüberwachung wird für die Dauer des Heizungsbetriebs deaktiviert. Der Endkunde ist dar- auf hinzuweisen! - Verbindungen mit beiliegendem Material gemäß...
Seite 9 ALFA ROMEO 166 V6 Thermo Top Z/C Gebläseansteuerung bei Fahrzeug mit Innenraumüberwachung...
Seite 10: Brennstoffeinbindung
Thermo Top Z/C ALFA ROMEO 166 V6 Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Tankentnehmer - Tankentnehmer gemäß...
Seite 11 ALFA ROMEO 166 V6 Thermo Top Z/C Dosierpumpe - Winkel (16/1) gemäß Bild 16 mit Langloch an vor- handenem Stehbolzen befestigen HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung"! - Dosierpumpe (16/4) mittels gummierter Rohrschelle (16/3), Schwingmetallpuffer (16/2), Federrringen und Muttern M6 wie in Bild 16 dargestellt am Winkel (16/1) befestigen - Mecanyl-Brennstoffleitung (17/1) vom Tankentneh- mer an der Dosierpumpe (17/3) ablängen und mit...
Seite 12: Einbau Heizgerät
Thermo Top Z/C ALFA ROMEO 166 V6 Einbau Heizgerät - Haltelaschen am Halter wie in Bild 18 dargestellt um 90° nach oben abwinkeln - Bohrungen (19/1,2) gemäß Bild 19 anzeichnen - Bohrungen Ø 9 mm bohren und Einnietmuttern M6 (19/1,2) einsetzen - Halter (20/4) mit Schrauben M6x20 und Scheiben A7,4 gemäß...
Seite 13: Einbindung In Den Wasserkreislauf
ALFA ROMEO 166 V6 Thermo Top Z/C - Mecanyl-Brennstoffleitung am Heizgerät Brenn- stoff-Eintritt mit Schlauchstück und Schlauchschel- len befestigen - Mecanyl-Brennstoffleitung und Kabelbaum der Do- sierpumpe entlang der fahrzeugeigener Leitungen zum Einbauort der Dosierpumpe (22/3) führen - Mecanyl-Brennstoffleitung (22/1) zum Heizgerät an der Druckseite der Dosierpumpe (Seite mit Stecker) ablängen und mittels Schlauchstück (22/2) und Schlauchschellen mit der Dosierpumpe verbinden...
Seite 14 Thermo Top Z/C ALFA ROMEO 166 V6 - Wasserschlauch (25/1) 770 mm lang mit 90°-Bogen gemäß Bild 25 auf Heizgerät-Wassereintritt aufstek- ken, mit Schlauchschelle befestigen und durch Längsträger in den Motorraum führen - Wasserschlauch (25/2) 850 mm lang mit 180°-Bo- gen gemäß...
Seite 15: Abgasanlage
ALFA ROMEO 166 V6 Thermo Top Z/C Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abschnitt Endstück Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 29 ablängen - Abgasschalldämpfer (30/2) unter Verwendung von 2 Schrauben M6x12 und Distanzmutter M6x30 an vorhandener Bohrung am Querträger gemäß...
Seite 16: Abschließende Arbeiten
- Defrosterstellung (Luftaustritt auf Frontscheibe) ein- stellen - Temperatur auf High stellen - Gebläsestufe auf 2 1/2 Balken einstellen Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
Seite 17 ABG Alfa Romeo V6 2,5 und 3,0 67731A Strebe Alfa Romeo V6 2,5 und 3,0 67732A LEITUNG FLRY 0,75 rt 3000 lang 67733A LEITUNG FLRY 0,75 sw 10000 lang 67930A TANKENTNEHMER l 500 67931A Spannungteiler 0-5V 87184A KANTENSCHUTZPROFIL 500LANG /1099 © Webasto Thermosysteme GmbH Germany...
