Brennstoffeinbindung - Webasto Thermo Top Z/C Einbauvorschlag

TOYOTA Previa

Brennstoffeinbindung

ACHTUNG:
Brennstoffleitung so verlegen, daß sie gegen Stein-
schlag geschützt ist! An scharfen Kanten Brennstoff-
leitung und Kabelbaum mit Scheuerschutz versehen!

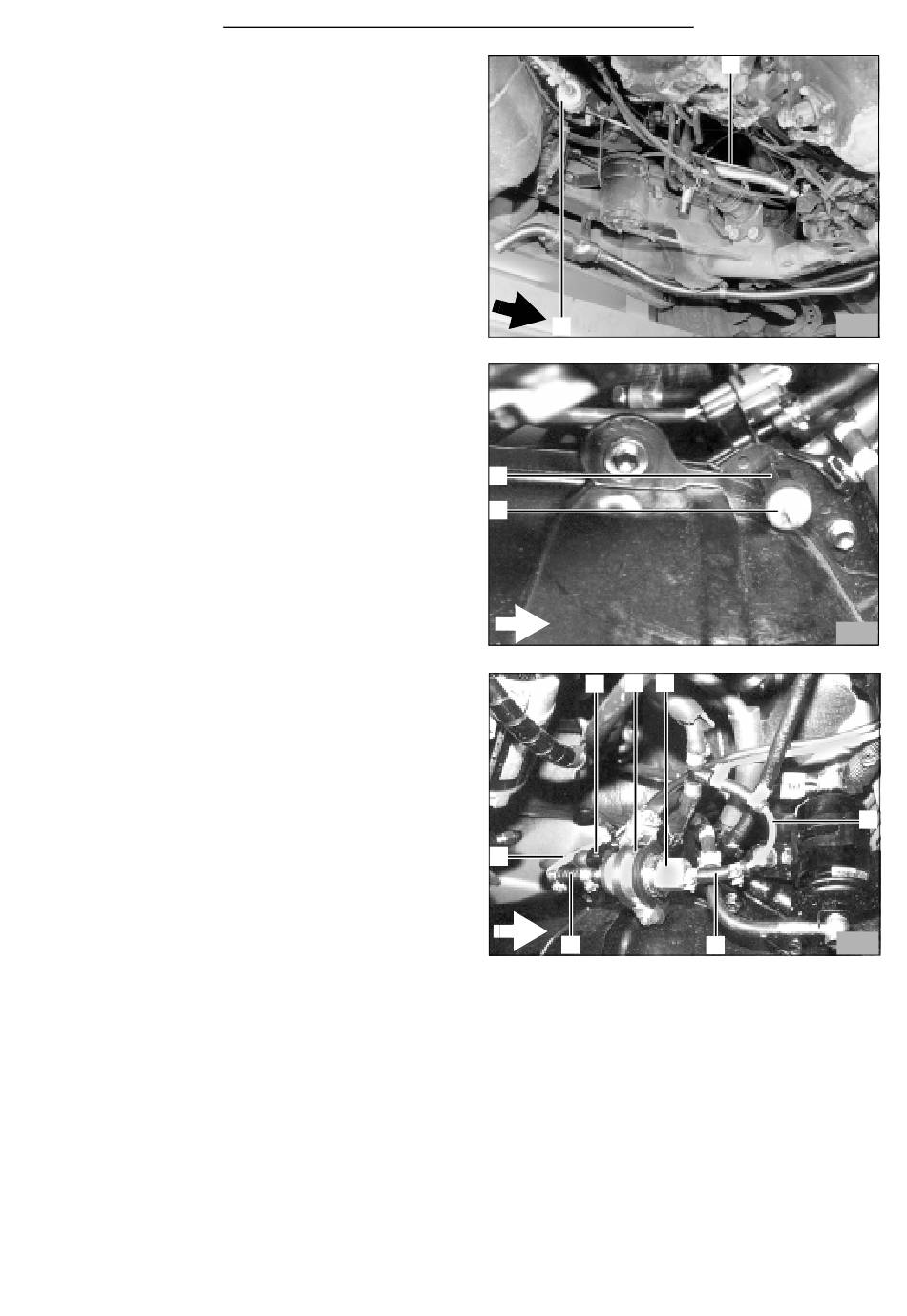

- Mecanyl-Brennstoffleitung (15/1) mit Schlauchstück
und Schlauchschellen am Heizgerät anschließen
und zum Einbauort der Dosierpumpe (15/2) führen
Dosierpumpe
HINWEIS:
Einbaulage der Dosierpumpe und des Brennstoffent-
nehmers beachten, siehe „Einbauanweisung"
- Distanzmutter M6x30
Schraube aufschrauben
- Schwingmetallpuffer (16/1) auf Distanzmutter auf-
schrauben
- Dosierpumpe (17/3) mit gummierter Rohrschelle
(17/2) und Bundmutter am Schwingmetallpuffer
(16/1) befestigen
- Mecanyl-Brennstoffleitung und Kabelbaum Dosier-
pumpe an Bremsleitungen zum Einbauort der Do-
sierpumpe führen und mit Kabelbindern befestigen
(Bild 15)
- Mecanyl-Brennstoffleitung (17/7) ablängen, und mit
Schlauchstück (17/6) und Schlauchschellen an der
Druckseite der Dosierpumpe (17/3) anschließen
- Mecanyl-Brennstoffleitung (17/4) mit Schlauchstück
(17/5) an der Saugseite der Dosierpumpe anschlie-
ßen und mit zwei Schlauchschellen befestigen
- Kabelbaum (17/1) an der Dosierpumpe ablängen,
Gummitülle aufschieben, Flachstecker ancrimpen,
Steckergehäuse komplettieren und Kabelbaum an
der Dosierpumpe anstecken
(16/2) auf vorhandene
