Allgemeine Hinweise; Vorarbeiten; Einbauort Heizgerät - Webasto Thermo Top - Z/C Einbauanleitung

ALFA ROMEO 166 V6

Allgemeine Hinweise

- Blanke Karosseriestellen, z.B. an Bohrungen mit
Korrosionsschutz versehen
- Schläuche, Leitungen und Kabelbäume mit Kabel-
bindern sichern und an Scheuerstellen mit Schutz-
schlauch versehen
- Scharfe Kanten mit Kantenschutz (aufgeschnittener
Kraftstoffschlauch) versehen
- Alle Abmessungen sind, wenn nicht anders ver-
merkt, in mm angegeben

Vorarbeiten

- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle an-
bringen
ACHTUNG:
Batterie abklemmen!
Motorraum
- Kühlerverschlußdeckel öffnen, Druck ablassen!
- Verschlußdeckel schließen
- Abdeckung links ausbauen
- Wasserkastenabdeckung ausbauen
- Wischergestänge ausbauen
- Ansaugschlauch komplett ausbauen
Innenraum
- Fußraumverkleidung unter Armaturenbrett links
ausbauen
- Kofferraumverkleidung rechts ausbauen
- Kofferraummatten herausnehmen
- Serviceklappe Tankarmatur ausbauen
- Alarmsteuergerät abbauen
Fahrzeugaußenseite
- Tankdeckel öffnen, Tank belüften, Tankdeckel wie-
der schließen
- Stoßfänger vorne abbauen
- Signalhörner abbauen
Einbauort Heizgerät

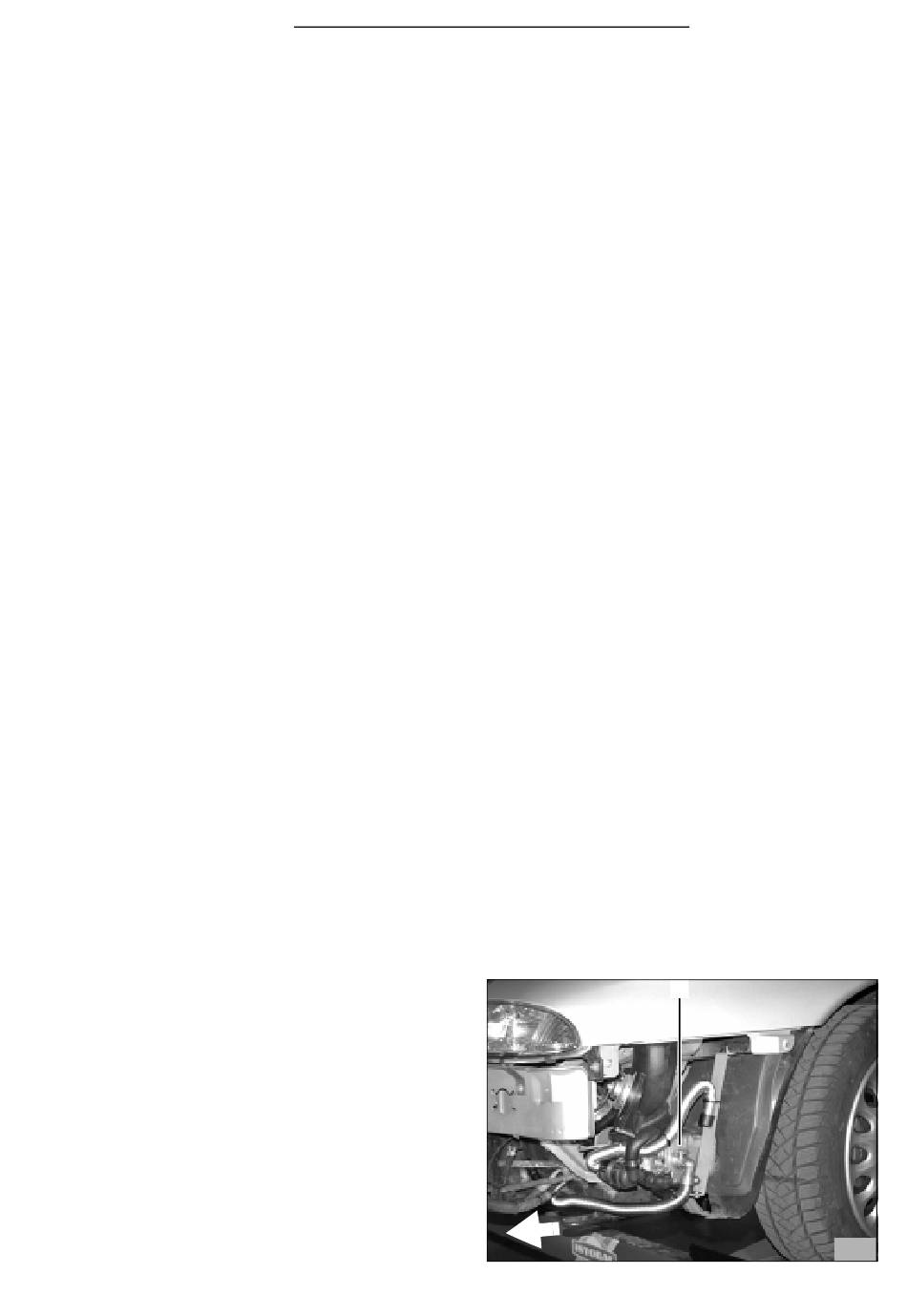

Das Heizgerät (2/1) wird liegend in Fahrtrichtung links
zwischen Stoßfänger und Radhaus eingebaut.
Thermo Top Z/C
1
2
3
